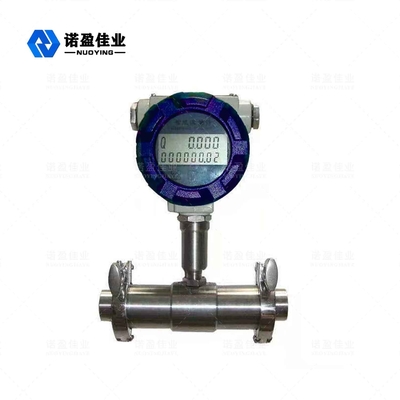

Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision

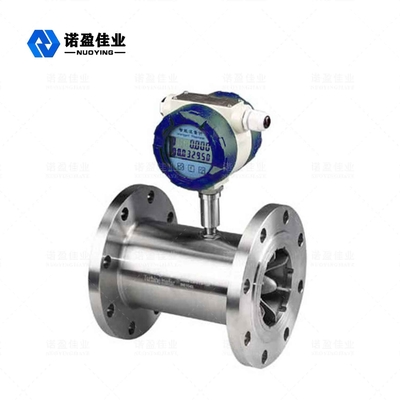

Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision

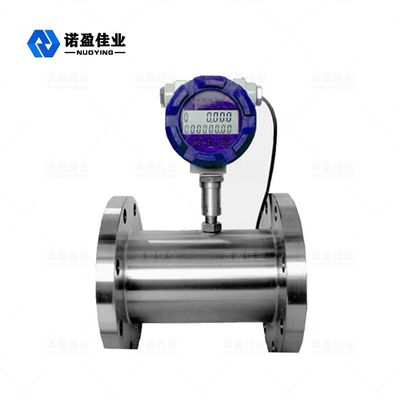

Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision

Image Grand :  Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: NUOYINGJIAYE
Certification: Explosion-proof certificate
Numéro de modèle: NYLD
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $300 to $2000
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 7 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: 300 pièces/pré mois

Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision

description de
Méthode nominale du diamètre (millimètre) et de la connexion: 4,6,10,15,20,25,32,40 (connexion de bande de roulement) 15,20,25,32,40 (connexion de bande de roulem Conditions ambiantes: La température : - 10~+55℃, hygrométrie : Pression de l'atmosphère de 5%~90% : 86~106Kpa
Classe d'exactitude: Exactitude régulière ±1%R, ±0.5%R, ±0.2% de grande précision R Ligne de transmission de signal: STVPV 3×0.3 (trois fils), 2×0.3 (deux fils)
Mesure des variations de la distance de mesure: 1:10,1 : 15,1:20 Matériel d'instrument: acier inoxydable 304 ; acier inoxydable 316L ; etc.
classe à l'épreuve éclatées: ExdIIBT6 Classe de protection: IP65
Surligner:

Débitmètre à Turbine de haute précision

,

capteur de débitmètre à Turbine 1000 m

,

compteur à gaz à turbine 1000 m



NYLDTurbine Débitmètre



Le NYLDLe débitmètre à turbine (Abbr. TUF) est un type principal de débitmètres à turbine comprenant également l'anémoscope et le compteur d'eau.TUF est composé de Sensor et Conversion-Show.Le capteur réagit à la vitesse moyenne du fluide avec rotor multipales de manière à spéculer sur la valeur du débit et la valeur du débit cumulé.La vitesse (ou les cercles) du rotor peut être captée par le mécanisme, l'induction électromagnétique, la photoélectricité, avant d'afficher et de transmettre les enregistrements par un dispositif de lecture.
On dit que l'Amérique a annoncé le premier brevet TUF au début de 1886. Le brevet de 1914 a enregistré que la valeur de débit TUF est pertinente pour la fréquence.Le premier TUF développé en 1938 est appliqué à la mesure du débit de carburant dans l'avion.Il est finalement réalisé pour être utilisé dans l'industrie jusqu'à la fin de la seconde guerre mondiale, car il est urgent pour le moteur à réaction et le carburéacteur liquide d'exiger un instrument de mesure de débit de haute précision et à réponse rapide.De nos jours, il peut être largement utilisé dans les domaines du pétrole, de la chimie, de la défense, de la science, de la mesure, etc.
NYLDLes débitmètres à turbine de la série dessinent la technologie de pointe intégrant une conception avancée pour produire la nouvelle génération de débitmètre à turbine avec les caractéristiques d'une structure simple, d'un poids léger, d'une grande précision, d'une bonne répétabilité, d'une réaction flexible, d'une installation/maintenance/application pratique, etc. Il est largement appliqué à la mesure du liquide dont la viscosité cinématique est inférieure à 5*10-6㎡/s et n'a pas d'impureté de fibre, de grain, etc., et aucune interaction corrosive avec l'acier inoxydable 1Cr18Ni9Ti, 2Cr13 et A12O3, et l'alliage dur dans le joint tuyaux.Le liquide de la cinématique au-dessus de 5*10-6㎡/s peut être mesuré après un étalonnage liquide réel du débitmètre.Il peut être utilisé en contrôle de valeur, sirène en cas d'excès, si coordination avec instrument d'affichage spécifique.C'est donc l'instrument idéal pour mesurer la valeur du débit et économiser de l'énergie.



NYLDTurbine Débitmètre Paramètres de base / Spécification technique



Spécifications techniques



Diamètre nominal(mm)

et méthode de connexion

4,6,10,15,20,25,32,40 (connexion de la bande de roulement)

15,20,25,32,40 (raccord de bande de roulement et de bride)

50,65,80,100,125,150,200 (raccord à bride)

Classe de précision

Précision régulière ±1%R, ±0.5%R,

Précision maximale ± 0,2 % R

Plage de mesure Taux 1:10,1:15,1:20
Matériel d'instrument acier inoxydable 304 ;acier inoxydable 316L;etc.
Température moyenne(℃) -20 ~ +120 ℃
Conditions ambiantes

Température :-10~+55℃,

Humidité relative : 5%~90%

Pression atmosphérique : 86~106Kpa

Sortie de signal

Capteur : signal de fréquence d'impulsion,

bas niveau≤0.8V

niveau élevé≥8V.

Transmetteur : signal de courant

4~20mA CC

deux fils

Fournir de l'énergie

Capteur : +12V CC, +24V CC (option)

Transducteur : +24 V CC

Compteur de type d'affichage de scène : pile au lithium de 3,2 V

Ligne de transmission de signaux STVPV 3 × 0,3 (trois fils), 2 × 0,3 (deux fils)
Distance de transmission ≤1000m
Interface de ligne de signal Filetage interne M20×1,5
Classe antidéflagrante ExdIIBT6
Classe de protection IP65



Plage de mesure et pression de travail pour liquide



Nominal

Diamètre

(mm)

Débit régulier (m3/h)

Débit en expansion

(m3/h)

Pression de tolérance régulière (Mpa)

Pression de tolérance spéciale(Mpa)

(raccord à bride)

DN4 0,04—0,25 0,04—0,4 6.3 12, 16, 25
DN6 0,1—0,6 0,06—0,6 6.3 12, 16, 25
DN10 0,2—1,2 0,15—1,5 6.3 12, 16, 25
DN15 0,6—6 0,4—8 6.3, 2.5 (bride) 4.0, 6.3, 12, 16, 25
DN20 0,8—8 0,45—9 6.3, 2.5 (bride) 4.0, 6.3, 12, 16, 25
DN25 1—10 0,5—10 6.3, 2.5 (bride) 4.0, 6.3, 12, 16, 25
DN32 1,5—15 0,8—15 6.3, 2.5 (bride) 4.0, 6.3, 12, 16, 25
DN40 2—20 1—20 6.3, 2.5 (bride) 4.0, 6.3, 12, 16, 25
DN50 4—40 2—40 2.5 4.0, 6.3, 12, 16, 25
DN65 7—70 4—70 2.5 4.0, 6.3, 12, 16, 25
DN80 10—100 5—100 2.5 4.0, 6.3, 12, 16, 25
DN100 20—200 10—200 2.5 4.0, 6.3, 12, 16, 25
DN125 25—250 13—250 1.6 2.5, 4.0, 6.3, 12, 16
DN150 30—300 15—300 1.6 2.5, 4.0, 6.3, 12, 16
DN200 80--800 40—800 1.6 2.5, 4.0, 6.3, 12, 16



Plage de mesure et pression de travail pour le gaz



Modèle

Diamètre

(mm)

Débit

(m3/h)

Débit initial

(m3/h)

Pression de tolérance(Mpa)

(raccord à bride)

25A

25 (1")



0,7—7 0,6 4.0 Bride ou filetage
25B 1,5—15 1.0 4.0 Bride ou filetage
25C 3—30 2.0 4.0 Bride ou filetage
40A 40 (1,5") 4—40 2.5 4.0 Bride ou filetage
40B 8—80 3 4.0 Bride ou filetage
50A 50 (2") 10—100 3.5 4.0 Bride
50B 15—150 4 4.0 Bride
80 80 (3") 15—300 4 1.6 Bride
100 100 (4") 20—400 5 1.6 Bride
150 150 (6") 50—1000 8 1.6 Bride
200 200 (8") 100—2000 20 1.6 Bride
250 250 (10") 150—3000 30 1.6 Bride
300 300 (12") 200—4000 40 1.6 Bride



NYLDTurbine Débitmètre en fonctionnement Principe



Lorsque le liquide mesuré s'écoule à travers le capteur, la palette entraînée commence à tourner, dont la vitesse est directement proportionnelle au débit moyen un dans le tuyau.Le tour de la palette modifie périodiquement la valeur de résistance magnétique du transducteur magnétoélastique.Le flux magnétique dans la bobine de test magnétique change cycliquement avec elle pour produire une tension induite périodique, c'est le signal d'impulsion, qui sera envoyé à l'écran pour s'afficher après avoir été amplifié par la loupe.

L'équation de débit du débitmètre à turbine comprend à la fois une équation pratique et théorique :

  • Équation pratique :

Qv=putain

Qm= Qv

Qvfait référence au débit volumique, (unité : m3/s)

Qmfait référence au débit massique, (unité ㎏/s)

f : se réfère à la fréquence du signal de sortie (unité Hz)

k : se référer au facteur Débitmètre, (unité P/m3).

La courbe correspondante du facteur de débitmètre et du débit se trouve dans le graphique (Schéma : Courbe caractéristique du débitmètre à turbine).Comme vous le voyez, la courbe des facteurs peut être divisée en deux parties de linéarité et de non-linéarité.La partie linéaire représente les deux tiers de la courbe entière, caractéristique liée à la structure, à la taille des capteurs et à la viscosité du fluide.La caractéristique de la partie non linéarité est influencée par la force de frottement du roulement, la résistance à la viscosité du liquide.Lorsque le débit est inférieur à la limite inférieure du capteur, le facteur de l'instrument augmente rapidement avec lui.La valeur de la perte de charge et le débit sont semblables à des relations carrées.Si le débit dépasse la limite supérieure, veillez à éviter la cavitation.Lorsque les débitmètres à turbine ont une structure similaire, leurs courbes ont des caractéristiques similaires mais ont des erreurs de système différentes.



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 0



Le facteur de capteur peut être calculé par un instrument d'étalonnage, qui peut ne pas tenir compte du mécanisme de fluide interne du capteur, et peut être confirmé par le débit d'entrée et les signaux d'impulsion de fréquence émis.Nous pouvons donc voir le capteur comme une boîte noire, pratique pour l'application.Mais veuillez noter que le facteur de conversion (ou facteur d'instrument) doit respecter certaines conditions dont la condition d'étalonnage est la condition de référence.S'il s'écarte de cette condition, le facteur changera.Les changements seraient déterminés en fonction du type de capteurs, de l'état de l'installation de la conduite et des paramètres physiques du fluide.

  • Équation théorique du débit :

Selon le théorème du moment de l'impulsion, on peut énumérer l'équation du mouvement de la roue.

Jdwdt=M1-M2-M3-M4

Dans la formule,

J : moment d'inertie de la roue ;

dwdt :accélération de rotation ;

M1: Couple entraîné par liquide

M2: Moment résistant visqueux

M3: Moment de frottement du roulement

M4: Moment magnétique.

Lorsque la roue tourne à vitesse constante, Jdwdt=0, et M1=M2+M3+M4.Grâce à l'analyse théorique et à la vérification expérimentale, on peut en déduire la formule suivante :

n=Aqv+B-Cqv

Dans la formule,

n : fait référence à la vitesse de rotation de la roue ;

qv: fait référence au débit volumique ;

A : les facteurs liés aux propriétés physiques du fluide (y compris la densité, la viscosité, etc.), les paramètres de structure de la roue (angle des pales, diamètre de la roue, section transversale du canal d'écoulement, etc. );

B : les facteurs liés à l'écartement des aubes supérieures et à la distribution de la vitesse d'écoulement du fluide ;

C : le facteur lié au moment de frottement.

Les chercheurs nationaux et étrangers ont proposé de nombreuses équations de flux en théorie, appliquées à diverses structures de capteurs et conditions de travail fluides.Jusqu'à présent, la caractéristique hydrodynamique des instruments à turbine n'est toujours pas claire, car elle a une relation compliquée avec la propriété physique du fluide et les caractéristiques d'écoulement.Par exemple, lorsqu'il apparaît une distribution de vitesse tourbillonnante et dissymétrique dans le champ d'écoulement, les caractéristiques hydrodynamiques sont très compliquées.

Ainsi, les facteurs d'instrument ne peuvent pas être déduits par une formule théorique, peuvent être confirmés par un étalonnage du débit réel.Mais la formule théorique a été significative dans la pratique.Il peut être utilisé dans l'enseignement de la conception du paramètre de structure du capteur et de la prévision et de l'évaluation de la règle de changement de facteur d'instrument.



NYLDTurbine Débitmètre Caractéristique

  • Haute précision (précision régulière ± 1 % R, ± 0,5 % R, précision la plus élevée ± 0,2 % R) ;
  • Bonne répétabilité (à court terme, on atteint 0,05%--0,2%), priorité à utiliser dans le règlement commercial pour sa précision extrêmement élevée dans l'étalonnage régulier ou l'étalonnage en ligne.
  • La sortie du signal de fréquence d'impulsion est applicable au calcul de la totalité et à la connexion à l'ordinateur sans dérive du zéro et avec une forte capacité anti-interférence.
  • La haute fréquence (3-4kHz) peut être atteinte et a une haute résolution.
  • Large gamme : le diamètre moyen ou grand peut atteindre 1:20, et les petits diamètres sont 1:10.
  • Structure compacte et légère, installation et maintenance pratiques, capacité d'application étendue.
  • Application à la mesure haute pression avec son trou d'ouverture inutile pour être réalisé dans des instruments haute pression.
  • Les capteurs de version complète sur mesure peuvent être conçus pour différents types de types en fonction des besoins particuliers des utilisateurs.Par exemple, type basse température, type haute pression, type sanitaire, etc.
  • Le type d'insertion peut être fabriqué, qui s'applique à la mesure de grands diamètres normaux pour sa faible perte de pression, son prix bas, son débit d'arrêt inutile pour le retirer, et son installation et sa maintenance pratiques.

NYLDTurbine DébitmètreCatégorie



La série 1.NYLD peut être divisée en deux catégories par fonction :

  • Capteur / transmetteur de débit de turbine
  • Intégration intelligente Débitmètre à turbine

2.Illustration de la fonction :



Capteur/transmetteur de débit de turbine

Ce type de produits n'a pas de fonction d'affichage de scène, ne produit que des signaux pour transmettre la sortie à grande distance.Les signaux de débit peuvent être divisés en signal d'impulsion ou de courant (4-20ma).Cet instrument a un prix bas, un assemblage élevé, une petite taille, il peut donc être applicable pour correspondre au deuxième afficheur, PLC, DCS ainsi qu'au système de contrôle informatique à utiliser.

Selon les différentes sorties de signal, il peut être divisé en types NYLD-N et NYLD-A.



Capteur NYLD—N
Alimentation 12--24V DC, sorties d'impulsions à trois fils,
niveau élevé≥8V, niveau bas≤0.8V, distance de transmission du signal≤1000M.



NYLD—Un émetteur
Alimentation 24V DC, sortie de signal de courant à deux fils (4—20mA), distance de transmission du signal≤1000M.



Débitmètre à turbine à intégration intelligente
Il adopte une technologie avancée de microprocesseur monopuce à très faible consommation d'énergie pour constituer un nouveau débitmètre intelligent avec capteur de débit à turbine et intégration d'affichage de calcul cumulatif.Il présente de nombreux avantages évidents qui sont l'affichage LCD à double rangée sur les lieux, la structure compacte, la lecture directe et claire, la fiabilité élevée, l'anti-interférence de l'alimentation extérieure, l'attaque anti-tonnerre et le faible coût, etc.
Il a les trois points des facteurs de l'instrument rectifiés, non linéaires intelligemment compensés et révisés sur place.
L'écran LCD très clair affiche simultanément le débit instantané (quatre chiffres valides) et le débit cumulé (huit chiffres valides, et le débit cumulé (huit chiffres valides avec réinitialisation). Toutes les données valides peuvent être conservées pendant dix ans. Ce type de turbine Les débitmètres sont tous des produits antidéflagrants et la classe antidéflagrante est ExdIIB6.
Ce type de débitmètres à turbine peut être divisé en type NYLD-B et NYLD-C en termes de puissance d'alimentation et de méthodes de transmission de signal à distance.
Type NYLD-B : l'alimentation 3,2 V10 AH (batterie au lithium) peut fonctionner en continu pendant plus de quatre ans, mais aucune sortie de signal.
Type NYLD—C: alimentation 24V DC à l'extérieur, sortie signal de courant normal à deux fils (4-20 m A) et peut ajouter une communication RS485 ou HART en fonction de la demande de scène différente.



NYLDTurbine DébitmètreChoix du type



Modèle Explication
NYLD- □/ □/ □/ □/ □/ □/ □







DN

(mm)









4































































































































































































































4 mm, plage de débit normal 0,04-0,25 m3/h, large plage de débit 0,04-0,4 m3/h
6 6 mm, plage de débit normal 0,1-0,6 m3/h, large plage de débit0.06-0.6m3/h
dix 10 mm, plage de débit normal 0,2-1,2 m3/h, large débit range0.15-1.5m3/h
15 Plage de débit normal de 15 mm 0,6 à 6 m3/h, large débit range0.4-8m3/h
20 Plage de débit normal de 20 mm 0,8 à 8 m3/h, large débit range0.4-8m3/h
25 Plage de débit normal de 25 mm1-10 m3/h, large débit range0.5-10m3/h
32 Plage de débit normal de 32 mm 1,5 à 15 m3/h, large plage de débit0.8-15m3/h
40 Plage de débit normal de 40 mm2-20 m3/h, large plage de débit1-20m3/h
50 Plage de débit normal de 50 mm4-40 m3/h, large plage de débit2-40m3/h
65 Plage de débit normal de 65 mm7-70 m3/h, large plage de débit4-70m3/h
80 Plage de débit normal de 80 mm10-100 m3/h, large plage de débit5-100m3/h
100 Plage de débit normal de 100 mm20-200 m3/h, large plage de débit10-200m3/h
125 Plage de débit normal de 125 mm25-250 m3/h, large plage de débit13-250m3/h
150 Plage de débit normal de 150 mm30-300 m3/h, large plage de débit15-300m3/h
200 Plage de débit normal de 200 mm80-800 m3/h, large plage de débit40-800m3/h





Taper



N Type de base, alimentation + 12 V, sortie impulsionnelle, niveau élevéje≥l8V, bas niveau≤0.8V
UNE Sortie de courant à deux fils 4—20mA, type de transmission à distance.
B Alimentation par batterie, type d'affichage de scène.
C Affichage de la scène/4—20m Une sortie de courant à deux fils
C1 Affichage de scène/protocole de communication RS485
C2 Affichage de scène/protocole de communication HART
  Classe de précision 05         Classe de précision 0,5
dix Classe de précision 1.0

Plage de mesure

marque

O       Turbine à large plage de débit
S Turbine de plage de mesure standard
Matériaux S Acier inoxydable 304
L Acier inoxydable 316(L)
Antidéflagrant N Aucune marque, non antidéflagrant
E Antidéflagrant(ExdIIBT6)
Classe de pression N Normal (référence à l'image précédente)
H(x) Haute pression (référence à l'image avant)



Remarque : DN15—DN40 nécessite une connexion filetée régulièrement, mais peut être transformé en connexion à bride en ajoutant le "FL" au diamètre nominal à son extrémité.



NYLDTurbine DébitmètreTaille d'installation



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 1



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 2



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 3







Diamètre nominal(mm) L(mm) g D(mm) d (mm) numéro de trou
4 295 G1/2
6 330 G1/2
dix 450 G1/2
15 75 G1 φ65 φ14 4
20 80 G1 φ75 φ14 4
25 100 G5/4 φ85 φ14 4
32 140 G2 φ100 φ14 4
40 140 G2 φ110 φ18 4
50 150   φ125 φ18 4
65 170 φ145 φ18 4
80 200 φ160 φ18 8
100 220 φ180 φ18 8
125 250 φ210 φ25 8
150 300 φ250 φ25 8
200 360 φ295 φ25 12



NYLDTurbine DébitmètrePrécautions d'installation



(1)Le site d'installation :
Le capteur doit être installé dans les sites où il est pratique de maintenir, sans vibration de tuyau, sans interférence électromagnétique forte et influence de rayonnement chaud.Le système d'installation de tuyau typique du débitmètre à turbine suit comme l'image.Chaque partie de la configuration peut être choisie en fonction des objets mesurés, qui n'ont pas besoin de tous.Il est sensible pour le débitmètre à turbine à l'aberration de vitesse et au débit de rotation, de sorte que le capteur entrant doit être le débit de tuyau suffisamment développé et correspondre au tuyau droit ou au redresseur nécessaire.Si les composants du côté amont de la résistance à l'écoulement sont variables, la longueur du pipeline en amont n'est généralement pas inférieure à 20D et la longueur du pipeline en aval n'est pas inférieure à 5D.Si l'espace d'installation ne satisfait pas ces exigences, le redresseur de débit peut être installé entre le composant de résistance de débit et le capteur.Le capteur doit être installé à l'extérieur, à l'abri des rayons directs du soleil et de la pluie.



Types de composants en amont Coude simple à 90° Coudes doubles à 90° au même niveau Coudes doubles à 90° à différents niveaux Tuyau de réduction concentrique Ouvrir toute la vanne Ouvrir la demi-valve Longueur côté aval
L/DN 20 25 40 15 20 50 5



(2) L'installation exige une connexion avec des tuyaux :
Le capteur installé horizontalement exige que l'inclinaison du pipeline ne soit pas visible (généralement à moins de 5°), et celui installé verticalement doit être identique. Le site nécessaire pour fonctionner en continu doit installer le tuyau de dérivation et une vanne de coupure fiable. .Il faut s'assurer que le tuyau de dérivation n'a pas de fuite lors de la mesure.
L'emplacement du capteur dans un nouveau pipeline est d'abord remplacé par un tuyau court.Une fois que le pipeline à l'intérieur a été dégagé, le tuyau court peut être retransformé en capteur de manière formelle.Comme cette étape a toujours été négligée, le capteur peut souvent être endommagé lors du déblayage de la canalisation.
Si le fluide mesuré contient des impuretés, le filtre doit être installé avant le capteur du côté amont.Pour un débit continu, le liquide doit installer deux ensembles de filtres qui éliminent les impuretés à tour de rôle, ou choisir un filtre de type auto-nettoyage.Si l'air se mélange au liquide, l'éliminateur doit être installé en amont.L'embouchure du filtre ou de l'éliminateur doit être dirigée vers un site sûr.
Si l'emplacement du capteur est au point inférieur de la canalisation, la vanne de vidange doit être fixée après le capteur pour évacuer régulièrement l'impureté afin d'empêcher le dépôt de logement.Si le liquide mesuré est facile à aérer, la pression de sortie du capteur doit être supérieure à Pmin afin d'éviter les poches d'air qui pourraient nuire à la précision et à la durée de vie.
Pmin=2⊿P+1.25Pv Pa
Pmin : La pression la plus basse, Pa ;
⊿P : la perte de pression alors que le débit du capteur est le plus grand Pa ;
Pv : la pression de vapeur saturante lorsque la température d'utilisation arrive au point le plus élevé Pa.

La vanne de régulation de débit doit être fixée en aval du capteur et la vanne de coupure du côté amont doit être ouverte, dont
les vannes ne doivent pas produire de vibrations et de fuites vers l'extérieur.Pour la plage de débit qui pourrait rendre le flux inversé doit empêcher le
écoulement inversé du fluide avec fixation du clapet anti-retour.Le capteur et la canalisation doivent être concentriques.La rondelle étanche



NYLDTurbine DébitmètreManière de connexion







Capteur/transmetteur de débit de turbine : (modèle NYLD-N, modèle NYLD-A)


1. Type de base :



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 4



Voie de connexion du débitmètre à turbine de type NYLD-N



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 5



Manière de connexion du transmetteur de turbine de type NYLD-A



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 6


2. Type anti-explosion :


Mode de connexion du capteur de débitmètre à turbine de type NYLD-N :



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 7



Mode de connexion du transmetteur de débit à turbine de type NYLD-A :



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 8



Débitmètre à turbine à intégration intelligente (modèle NYLD-C)



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 9



NYLDTurbine DébitmètreApplication



Débitmètre à turbine NYLD-N de base :

Ce capteur a été calibré et ajusté avant la vente, il n'a donc pas besoin d'être examiné.

Le capteur se combine avec l'afficheur : en premier lieu, en vérifiant la caractéristique de sortie (la plage de fréquence d'impulsion, le niveau, la largeur, etc.) qui doit correspondre à la caractéristique d'entrée de l'afficheur.Les paramètres de l'afficheur doivent être définis en termes de facteurs de capteur.La puissance, le fil et la résistance du capteur doivent également correspondre. De plus, l'amplificateur prépositionnel du capteur doit être pris en compte pour éviter les interférences électromagnétiques, par exemple, pour agir contre la pluie.

Transmetteur de débit à turbine NYLD-A :

Ce transmetteur doit être réglé sur le point zéro de sortie du débit et la valeur de la plage complète en fonction de la demande du client lors de l'achat.

Lorsque le débitmètre fonctionne et que le point zéro de sortie du débit doit être ajusté sur site, la méthode de fonctionnement se déroule comme suit :

Fermez les vannes du tuyau du débitmètre, confirmez qu'il n'y a pas de débit dans le tuyau ;mis sous tension, le compteur de courant connecté en série peut surveiller le courant de sortie du débitmètre ;ajustez légèrement le potentiomètre W502 sur le circuit imprimé pour ramener le courant de sortie à 4m A.

Remarque : la valeur de la plage complète du débitmètre n'a pas pu être ajustée sur site après son fonctionnement ;Si besoin, veuillez le retourner à l'usine pour compléter cela dans l'installation standard selon vos besoins.



NYLDTurbine DébitmètrePrécautions d'utilisation



(1) La mise en marche de l'ordre de commutation
※Le capteur qui n'a pas de tuyau de dérivation doit ouvrir légèrement la demi-vanne amont, puis la vanne aval.Lors d'un fonctionnement pendant un certain temps à faible débit (environ dix minutes), ouvrez l'ensemble de la vanne amont et la vanne aval au débit normal.
※Le capteur avec dérivation doit d'abord ouvrir la vanne de dérivation, la demi-vanne en amont, la vanne en aval, fermer la vanne de dérivation à un petit débit et fonctionner pendant un certain temps.Ensuite, ouvrez toute la vanne en amont, fermez toute la vanne de dérivation (assurez-vous qu'il n'y a pas de fuite), ajustez enfin la vanne en aval au débit nécessaire.
(2) Le fluide basse et haute température démarre
Lorsque le fluide à basse température s'écoule dans le tuyau, l'eau doit d'abord être expulsée, puis couler pendant quinze minutes avec un débit minimum, et augmenter progressivement jusqu'au débit normal.Lorsque vous arrêtez de couler, vous devez également réduire progressivement la température du tuyau et la température ambiante.
Le fonctionnement du fluide à haute température est similaire à celui à basse température.
(3) Autres remarques :
1) L'ouverture et la fermeture de la vanne doivent être lentes.Si l'interrupteur de commande automatique est adopté, il est préférable d'utiliser la méthode "deux ouverts, deux fermés" pour empêcher le fluide contre la roue à aubes de l'endommager.
2) Vérifier la pression en aval du capteur pour adopter des mesures pour éviter la cavitation.
3) Pour que les facteurs du capteur puissent sembler changer, il faut régulièrement calibrer loin de la conduite.Si le débit n'est pas dans la plage autorisée, le capteur doit être changé.
4) Le nettoyage du tuyau doit être conforme aux normes de direction d'écoulement, de valeur, de pression et de température, etc., sinon la précision peut chuter, voire endommager.
5) Renforcez la vérification du capteur afin de garantir un fonctionnement normal de longue durée.Comme constatant l'anormal, la mesure doit être prise.Par exemple, entendre la voix anormale en surveillant la rotation de la roue à aubes.





NYLDTurbine DébitmètreProblème et solution





problème Raison possible Solution
Aucun affichage ou aucun ajout total lorsque le liquide s'écoule normalement.

Vérifier:

1) circuit ouvert.contact lâche (fil d'alimentation wirefusecoilPCB)

2) la roue à aubes n'a pas de rotation

1) trouvez le point problématique avec un compteur électrique ou remplacez cette carte de circuit imprimé par une carte de rechange.

2) nettoyez ou remplacez la roue à palettes et assurez-vous qu'il n'y a pas de frottement avec ses pièces voisines.

L'indice de débit diminue progressivement.

1) le filtre se bouche

2) la vanne dans le tuyau est desserrée par rapport au noyau

3) la roue à aubes a des impuretés

1) nettoyer le filtre

2) réparer ou remplacer la vanne

3) nettoyer le capteur, puis besoin de calibrer à nouveau

Son écran a encore du débit indiquant quand le liquide n'a pas de débit

1) le câble n'a pas de bon fil de terre avec l'interférence extérieure ;

2) le tuyau avec vibration pour produire un signal d'erreur

3) la vanne de coupure a une fuite avec un débit qui fuit

4) le circuit interne ou le composant de l'afficheur est endommagé et produit des interférences

1) réparer ou remplacer pour avoir un bon fil de terre ;

2) renforcer la canalisation ou installer un blacket pour éviter les vibrations ;

3) entretenir ou remplacer la vanne

4) vérifiez et éliminez progressivement la source d'interférence.

La valeur d'affichage a une différence évidente avec l'estimation d'expérience un

1) Le tunnel interne du capteur est incorrect ;

2) L'intérieur du capteur semble cavitation ;

3) Le débit à l'intérieur du tuyau cause des problèmes

4) L'intérieur de l'écran est incorrect

5) L'effet du matériau à aimant permanent est de plus en plus faible

6) Le débit réel n'est pas dans sa plage normale

1)-4) il faut d'abord trouver la cause pour utiliser les bonnes méthodes ;

5) remplacer le matériau de l'aimant

6)choisir le bon capteur





NYLDTurbine DébitmètreTransport et stockage



Le capteur doit être placé dans la boîte en bois solide (les petits diamètres peuvent être mis dans un carton) et ne peut pas osciller librement dans la boîte.Lors du transport, il faut prendre soin de poser et de refuser de charger ou de décharger de manière croustillante.
Le lieu de réservation doit être confirmé aux conditions suivantes :
1. éviter la pluie et l'humidité ;
2. éviter les vibrations mécaniques et les grèves ;
plage 3.temperature :-20℃--+55℃ ;
humidité 4.relative : pas plus de 80 % ;
5. L'environnement ambiant n'inclut pas les gaz corrosifs.


Précautions lors du déballage


Lors de l'ouverture de la boîte, les fichiers et les accessoires doivent être complets.Les fichiers contenus dans la boîte comprennent un manuel d'utilisation, un certificat de test et une liste de colisage.Le capteur doit être observé s'il se produit des dommages pendant le transport afin de bien le traiter.Les utilisateurs doivent protéger le certificat contre toute perte, sinon les facteurs de l'instrument ne peuvent pas être définis.



Connaissances nécessaires sur commande


L'utilisateur doit noter que lors de la commande d'un débitmètre à turbine, la spécification de modèle appropriée doit être choisie en fonction du diamètre nominal du fluide, de la pression de fonctionnement, de la température de fonctionnement, de la plage de débit, de la catégorie de fluide et des conditions environnantes.Le capteur de type anti-explosion doit être choisi en cas de demande anti-déflagrante et en respectant strictement les classes anti-déflagrantes.
Lorsque l'instrument d'affichage est adapté par notre société, veuillez vous référer aux instructions associées pour choisir votre modèle approprié ou utiliser notre conception d'ingénieur technologique pour votre choix en termes d'offre d'informations.Le câble utilisé pour envoyer le signal que vous souhaitez doit fournir la longueur et les spécifications.
Intégration intelligente du débitmètre à turbine (NYLD-B/C NYLD-B/C)



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 10



Caractéristiques Nom de la borne Connexion
Deux fils 4-20MA V+ Anode 4-20MA à deux fils
V- Électrode négative 4-20MA à deux fils
Sortie d'impulsion V+ Alimentation positive 12/24 V
V- 12/24V Puissance négative
Sortie d'impulsion Sortie d'impulsion
485 Sortie UNE 485 Une fin
B 485 B Fin
Sortie 1-5V V+ Alimentation 24 V positive
V- 24V Puissance négative
UNE Sortie 1-5V +
B Sortie 1-5V -
Terminaux alimentés par batterie T+ Positif de la batterie 3,6 V
T- Batterie 3.6V négative


État de fonctionnement Appuyez sur ">", Entrez dans l'interface de saisie du mot de passe, Appuyez sur "<" lien, Environ 1,2 secondes Commencez à taper le mot de passe.
Définissez un mot de passe pour 2010 (Engineer Operation) Figure 2
Description de la clé :
Appuyez sur le bouton "<" (appuyez sur le bouton "<" environ 1,2 seconde représente la confirmation)
Appuyez sur le bouton "+" (appuyez sur le bouton "<" environ 1,2 seconde, cela signifie quitter)
Appuyez sur le bouton "+" dans l'état d'entrée Cycle pour modifier la valeur au niveau du curseur
Appuyez sur le bouton "<" Déplacez l'entrée de la position actuelle du curseur
Appuyez sur l'état d'entrée "<", Passcodes Le droit d'entrer dans le menu, Le mauvais retour à l'entrée d'état initial



Bonne répétabilité 1000m de capteur de débitmètre de turbine de haute précision 11



Instructions d'utilisation du tableau de bord



Numéro de sous-menu Affichage des menus Signification Sélectionnez l'élément ou la plage de valeurs
1 Sélection de l'unité de débit Sélection de l'unité de débit (0 par défaut)

0:m³/h 1:m³/h 2:L/h 3:L/m

4 :+/h 5 :+/h 6 :kg/h 7 :kg/m

2 Sélection d'algorithme Sélection d'algorithme (par défaut 0) 00 : Débit volumique conventionnel, 01 : Débit massique conventionnel, 02 : Débit volumique de gaz conventionnel, 03 : Débit massique de gaz conventionnel
3 Coefficient de débit Coefficient de débit (par défaut 3600) Définissez le facteur de compteur, UnitsP/m³
4 Flux de sortie pleine échelle Flux de sortie pleine échelle (par défaut 1000) Lorsque la sortie de l'instrument4-20MA signaux analogiques, la valeur doit être définie, pas sur 0 unités et unités de débit cohérentes
5 Réglage de la densité Réglage de la densité (par défaut 1.0) Lorsque l'algorithme pour sélectionner le débit massique (01. 03), il doit être défini, Unités : KG/m³
6 Paramètres de température Paramètres de température (par défaut 0.0) Réglez la valeur de température, choisissez 02. 03 Algorithme, cela doit être réglé, unités : ℃
7 Paramètres de pression absolue Réglage de la pression absolue du gaz ---
8 Le trafic réduit Définir la suppression du pourcentage d'entrée d'impulsion Lorsque la valeur% de suppression à grande échelle du trafic 0-100, utilisez ce mode actuel et la plage de type d'impulsion doivent être définies correctement
9 485 Adresse Définir la communication série RS485 Portée : 0-255
dix Temps d'amortissement Réglage du temps d'amortissement de la sortie d'affichage (par défaut 4S) Réglez la sortie de courant et affichez le temps d'amortissement, pour éviter le courant de sortie avec les fluctuations de débit et afficher la plage : 2-32
11 Effacer le débit total Effacer le débit total Effacer le débit total Choisissez "OUI", appuyez sur "E"

Coordonnées
Xi 'an West Control Internet Of Things Technology Co., Ltd.

Personne à contacter: Gao

Téléphone: 18792851016

Envoyez votre demande directement à nous (0 / 3000)
