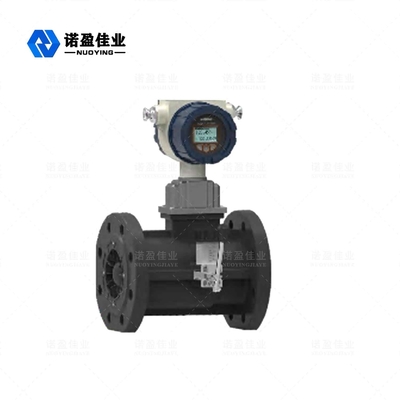

Transmetteur de débit de turbine de haute précision anti-déflagrant 220VAC trois fils

Débitmètre d'Eletromagnetic de gaz de NYLD-G

Le débitmètre de turbine à gaz de NYLD-G est une nouvelle génération de la haute précision, de la température de intégration élevée de mètre de mesure de précision de gaz de fiabilité, de la pression, de la sonde de débit et du totalisateur intelligent d'écoulement développés par la technologie de pointe du compteur de débit ici et ailleurs, optimisée par des théories de mécanique de gaz, de caractéristiques aérodynamiques et d'electromagnetics, qui a l'excellente basse pression et la représentation régulatrice à haute pression.

Il a un grand choix de modes sortie de signal et de basse sensibilité aux perturbations liquides, et est très utilisé dans la mesure du gaz naturel, gaz de charbon, gaz liquéfié, gaz léger d'hydrocarbure.
Ce type de débitmètre de turbine est un produit anti-déflagrant avec une estimation anti-déflagrante : ExdIICT6

Paramètres techniques de débitmètre d'Eletromagnetic de gaz de NYLD-G

Paramètres de base

Paramètres techniques

Note : la perte de pression au débit maximum (q) est la valeur mesurée avec de l'air sec (la densité est environ 1,2 kg/m) sous la pression normale, quart = 0.2Qmax.

Principe de fonctionnement de débitmètre d'Eletromagnetic de gaz de NYLD-G

Quand les passages liquides par le débitmètre, il est rectifiés et accélérés par l'action de l'ailette du guidage (ou du redresseur). Puisque la roue à aubes est sous un angle à la direction d'écoulement de fluide, actuellement, la turbine produit d'un moment de rotation. Après le franchissement du couple de frottement et du couple liquide de résistance, la turbine démarre pour tourner. Dans une certaine gamme d'écoulement, la vitesse angulaire de la rotation de turbine est proportionnelle au taux de débit du fluide. Selon le principe de l'induction électromagnétique, un capteur sensible magnétique est utilisé pour induire un signal d'impulsion proportionnel au débit du fluide du plat de communication synchroniquement tournant. Ce signal est envoyé au correcteur de volume et est traité ainsi que des signaux tels que la température et la pression, et affiché sur l'écran d'affichage à cristaux liquides. Son principe de structure est montré sur le schéma 1.

principe de fonctionnement du correcteur 4.2Volume

Le correcteur de volume se compose de la température, de la voie analogique de détection de pression, de la voie numérique de détection d'écoulement, de l'unité de traitement micro, du circuit en cristal liquide d'entraînement et d'autres circuits auxiliaires, et il est équipé d'une interface de signal externe. Après conversion et traitement des signaux multicanaux envoyés de chaque capteur, les signaux est introduits dans la formule pour l'opération selon l'équation de gaz pour réaliser l'affichage local et la transmission à distance de divers signaux.

L'équation de gaz peut être écrite As

Où :

Vo — le volume unde3r l'état standard (m3) ;

V — le volume dans la condition du travail the3 (m3) ;

P=Pa+Pg — la pression absolue (kPa) au point de détection de pression de débitmètre ;

PA — pression atmosphérique locale (kPa) ;

Pression de mètre de page-le (kPa) du point de détection de pression de débitmètre ;

P0 — la pression atmosphérique standard (101.325kPa)

T0 — la température absolue dans la condition standard (293.15K, qui peut être 273.15K selon des besoins des utilisateurs) ;

T — la température absolue du milieu mesuré (27315+t) K ;

t — la température du milieu mesuré (°C) ;

Coefficient de compression de Fz-gaz

Zn — le coefficient de compression de gaz sous la norme assouvissent

Zg — le coefficient de compression de gaz dans la condition de travail ;

Caractéristiques de conception de débitmètre d'Eletromagnetic de gaz de NYLD-G

■Haute précision, bonne répétabilité et rapport d'éventail, jusqu'au 1h20 (ou plus large) ;

■Employez le type intégré le nouveau redresseur, les conditions pour l'avant et les sections droites arrière de tuyau sont inférieures (avant ≧5DN, ≧3DN arrière) ;

■Employez une structure antipoussière soigneusement conçue pour assurer la fiabilité de l'opération de rapport à long terme ;

■Conçu avec une installation carburant unique pour assurer le remplissage fiable, l'entretien facile et le bel aspect ;

■Les indicateurs de Thetechnical répondent aux exigences d'I509951-1993, la longueur du corps est 3DN, et la machine entière a atteint le niveau avancé international ;

■Le correcteur de Thevolume du débitmètre peut être tourné librement par environ 350 degrés, qui peuvent être dans facilement lus de divers modes d'installation.

■La vie à vitesse réduite et élevée, perte de basse pression, haute précision ;

■Il intègre la température, la pression, la sonde de débit et le correcteur à haute précision de volume, qui peuvent détecter la température, la pression et l'écoulement du gaz mesuré, et automatiquement dépister et compenser l'écoulement et corriger le coefficient de compression. Le mètre a le réseau en temps réel de lecture de base de données et d'interface et de compteur du communicatesvia RS485 pour faciliter la collecte de données centralisée et la gestion en temps réel ;

■Microprocesseur performant d'utilisation et technologie de filtrage numérique moderne, avec des fonctions puissantes de logiciel et la représentation supérieure ;

■Employez le calcul de virgule flottante et la correction automatique du coefficient de mètre de cinq-segment, et avez le défaut ; fonction d'auto-diagnostic et d'alarme ;
■Employez la micropuissance de pointe, avec interne et bloc d'alimentation externe, et consommation de puissance faible ;
■Valeur locale d'écoulement d'affichage avec des fonctions de sortie multiples de signal ;
■Employez un affichage ligne du trois contrasté d'affichage à cristaux liquides, il peut montrer l'écoulement cumulatif standard, le débit standard, le débit de fonctionnement, la température moyenne, la valeur de pression et le pourcentage de capacité de batterie avec l'invite chinoise ;
■Avec la fonction en temps réel de stockage de données, il peut empêcher la perte de données quand la batterie est remplacée ou soudainement puissance vers le bas. En état de puissance-, des paramètres internes peuvent être de manière permanente sauvés.
■Avec la fonction anti-déflagrante, la marque anti-déflagrante est ExdIIC6.
