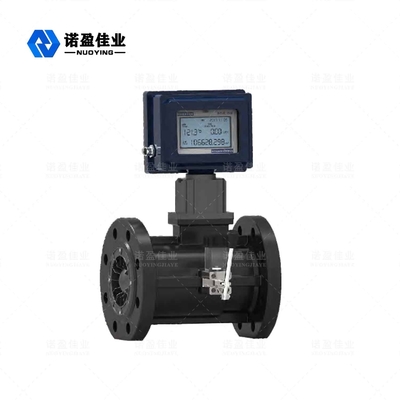

Compteur de débit anti-déflagrant trifilaire 4-20mA RS485 24VDC

Type sécurité de DÉBITMÈTRE de turbine à gaz - haute précision anti-déflagrante de NYLD-GZ

Type débitmètre de NYLD-GZ d'Eletromagnetic de turbine à gaz

Le type débitmètre de NYLD-GZ de turbine à gaz intègre la sonde de débit de turbine à gaz et le correcteur électronique de volume. Il peut détecter et montrer l'écoulement de condition de travail et tout le volume. La représentation technique est au niveau avancé domestique, se conforme à la norme GB/T18940/IS09951, qui est très utilisée en gaz dosant et examinant dans les industries telles que la vapeur et l'air comprimé.

Type modélisation de NYLD-GZ de débitmètre d'Eletromagnetic de turbine à gaz

Type principe de NYLD-GZ de fonctionnement de débitmètre d'Eletromagnetic de turbine à gaz

Quand les passages liquides par le débitmètre, il est rectifiés et accélérés par l'action de l'ailette du guidage (ou du redresseur). Puisque la roue à aubes est sous un angle à la direction d'écoulement de fluide, actuellement, la turbine produit d'un moment de rotation. Après le franchissement du couple de frottement et du couple liquide de résistance, la turbine démarre pour tourner. Dans une certaine gamme d'écoulement, la vitesse angulaire de la rotation de turbine est proportionnelle au taux de débit du fluide. Selon le principe de l'induction électromagnétique, un capteur sensible magnétique est utilisé pour induire un signal d'impulsion proportionnel au débit du fluide du plat de communication synchroniquement tournant. Ce signal est envoyé au correcteur de volume et est traité ainsi que des signaux tels que la température et la pression, et affiché sur l'écran d'affichage à cristaux liquides. Son principe de structure est montré sur le schéma 1.

principe de fonctionnement du correcteur 4.2Volume

Le correcteur de volume se compose de la température, de la voie analogique de détection de pression, de la voie numérique de détection d'écoulement, de l'unité de traitement micro, du circuit en cristal liquide d'entraînement et d'autres circuits auxiliaires, et il est équipé d'une interface de signal externe. Après conversion et traitement des signaux multicanaux envoyés de chaque capteur, les signaux est introduits dans la formule pour l'opération selon l'équation de gaz pour réaliser l'affichage local et la transmission à distance de divers signaux.

L'équation de gaz peut être écrite As

Où :

    Vo — le volume unde3r l'état standard (m3) ;

    V — le volume dans la condition du travail the3 (m3) ;

    P=Pa+Pg — la pression absolue (kPa) au point de détection de pression de débitmètre ;

    PA — pression atmosphérique locale (kPa) ;

    Pression de mètre de page-le (kPa) du point de détection de pression de débitmètre ;

    P0 — la pression atmosphérique standard (101.325kPa)

   T0 — la température absolue dans la condition standard (293.15K, qui peut être 273.15K selon des besoins des utilisateurs) ;

    T — la température absolue du milieu mesuré (27315+t) K ;

     t — la température du milieu mesuré (°C) ;

    Coefficient de compression de Fz-gaz

    Zn — le coefficient de compression de gaz sous la norme assouvissent

    Zg — le coefficient de compression de gaz dans la condition de travail ;
