Détails sur le produit:
|
| Mode d'installation: | DN40-DN300 (type de bride de tuyau) | Température ambiante: | -25~55℃ |
|---|---|---|---|
| Température de stockage: | -40~60℃ | Sens d'écoulement: | En avant et inverse |
| Pression évaluée: | 1.0M Pa (de la pression spéciale peut être adaptée aux besoins du client) | Catégorie de protection: | IP68 |
| Mettre en évidence: | Compteur d'eau électromagnétique IP68,compteur d'eau électromagnétique DN300,transducteur de débit électromagnétique DN40 |
||

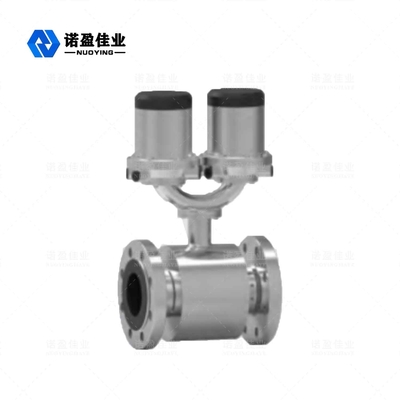

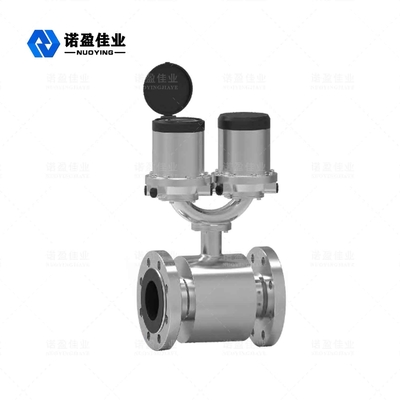

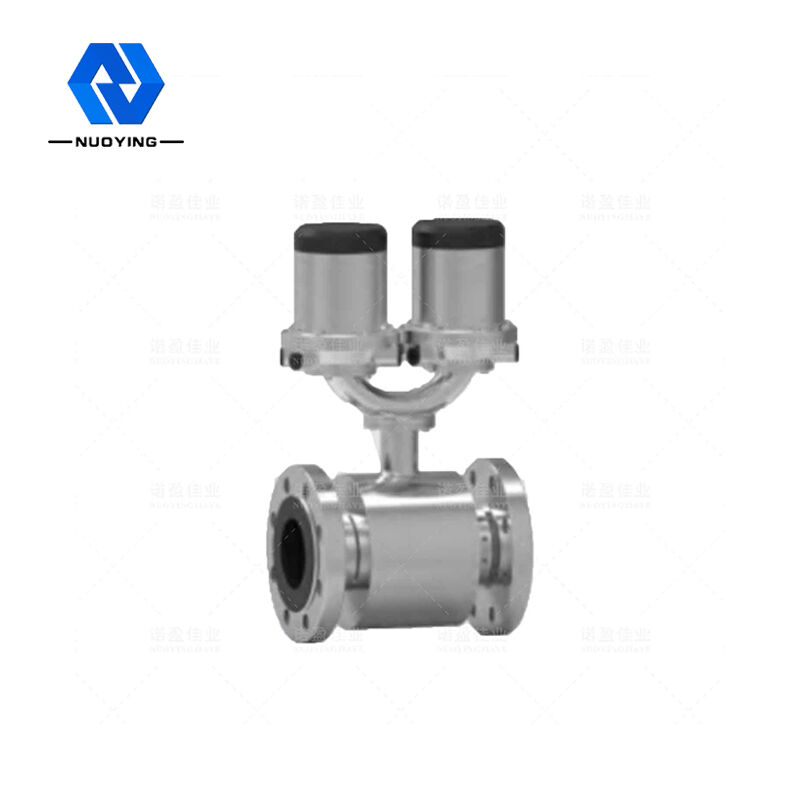

Compteur d'eau électromagnétique NYLD-S
Le NYLe compteur d'eau électromagnétique LD-S est un compteur d'eau à induction électromagnétique alimenté par batterie qui peut être installé n'importe où sans sacrifier la précision et les performances.Il ne nécessite pas d'alimentation électrique principale. Il est spécialement conçu pour les applications d'eau individuelles telles que le prélèvement d'eau, la distribution de réseaux de canalisations, les charges de comptage et l'irrigation.Il dispose d'informations intelligentes et de performances de mesure élevées, faciles à installer et économise l'investissement de l'utilisateur.
Compteur d'eau électromagnétique NYLD-S Technique Paramètres
| Norme applicable |
OIML R49 GB/T778 I50 40644 JJG162 Go 4208 (indice de protection du boîtier) (IP) (code) |
|
Pression nominale Niveau de température Mode d'installation Forme d'électrode |
1.0M Pa (une pression spéciale peut être personnalisée) -20-80℃ DN40-DN300 (type bride de tuyau) Norme fixe |
| Matériau structurel |
Électrode : 316L Doublure : caoutchouc naturel NR Bride : acier au carbone, acier inoxydable Corps : acier au carbone, acier inoxydable |
|
Source de courant |
3.6V Alimentation double 3,6 V+24 V (9VDC-32VDC) Alimentation double 3,6V+220V 85VAC- 265VAC) (type séparé uniquement) 3.6V + énergie solaire (type séparé uniquement) |
|
Température ambiante Température de stockage Signal de sortie |
(-25~55)℃ (-40~60)℃ Impulsion (pour l'étalonnage) |
| Alarme | Débit inversé, batterie faible de batterie au lithium, débit instantané, pression, limites supérieure et inférieure, tuyau vide, alarme d'excitation |
|
Degré de protection Sens de l'écoulement |
IP68 Avant et arrière |
| la communication | RS-485 (protocole ModBus) |
Compteur d'eau électromagnétique NYLD-S Caractéristiques de conception
◎ Le compteur est facile à installer : le compteur peut être enterré ou installé dans le puits.La conception IP68 (NEMA6P) n'est pas affectée par la position d'installation du compteur dans la conduite et aucun filtre n'est requis.
◎ Faible perte de charge : le tuyau de mesure direct assure une perte de charge minimale, même au débit le plus élevé, ce qui réduit la pression de l'ensemble du système de réseau et aide à empêcher la pompe d'être en surpression, provoquant la rupture du tuyau et fuite.
◎ Zéro maintenance: utilisez la conception sans pièces mobiles et la durée de vie de la batterie peut atteindre cinq ans.
◎ Mesure bidirectionnelle : utilisez un seul compteur pour la mesure de débit bidirectionnelle.
◎ Compteur de type intelligent : utilisez un seul compteur pour la mesure des fuites, la fonction d'enregistrement des données et l'auto-test d'erreur.

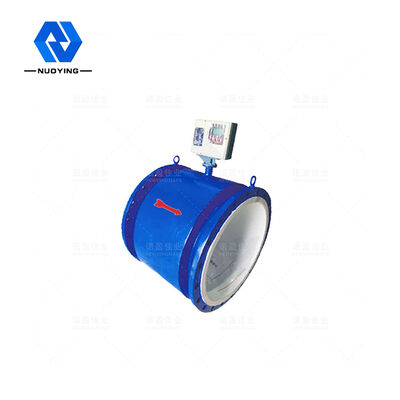

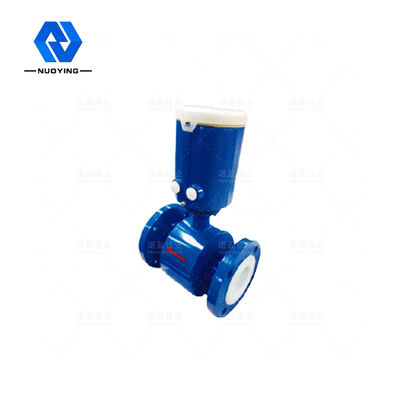

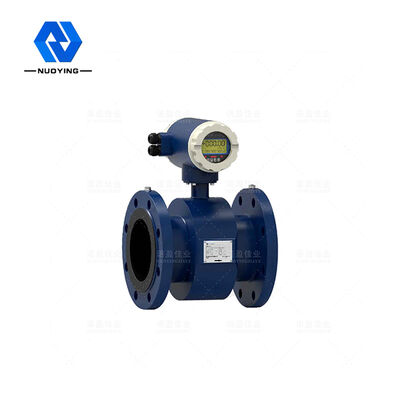

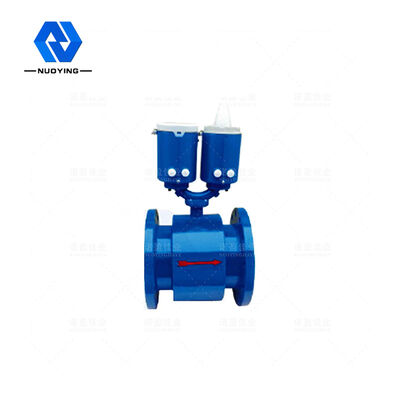

Compteur d'eau électromagnétique NYLD-S Classification
Compteur d'eau électromagnétique NYLD-S dimensionnel Dessin
| DN(mm) | Hmm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
