Détails sur le produit:
|
| Diamètre nominal: | 15~800mm | Gamme de débit: | 0.5-10m/s |
|---|---|---|---|
| Exactitude: | ±0.5%R, ±1%R (au-dessous de DN200) | Sortie de signal: | 4-20mA |
| Humidité ambiante: | 5%~95% | Catégorie de protection: | IP65, il peut être adapté aux besoins du client jusqu'à IP68 |
| Surligner: | Débitmètre d'eau Mag 2.5Mpa,diamètre nominal du débitmètre d'eau Mag,débitmètre électromécanique 1.6MPa |
||

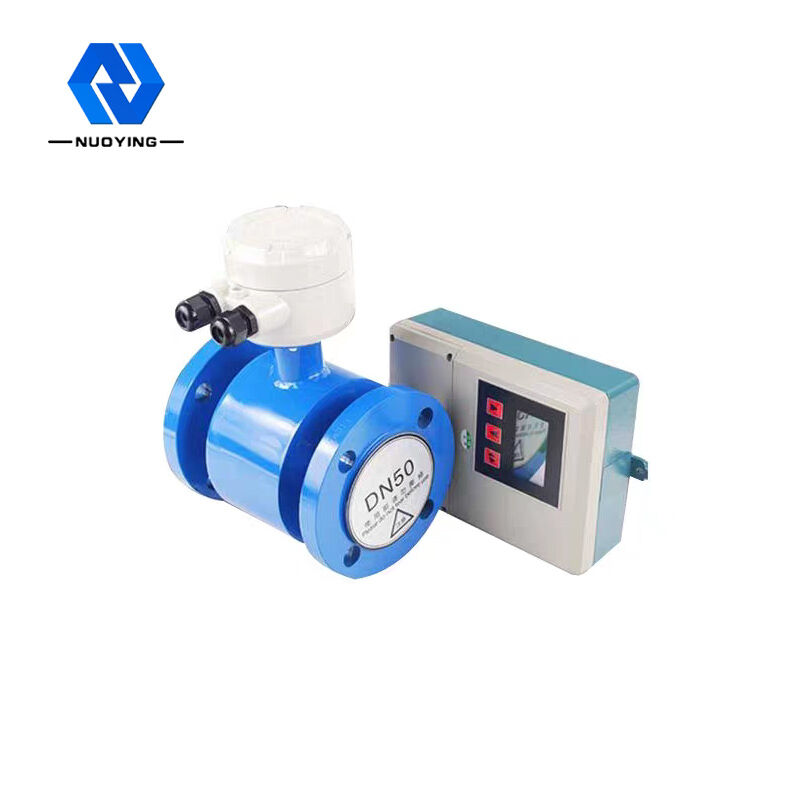

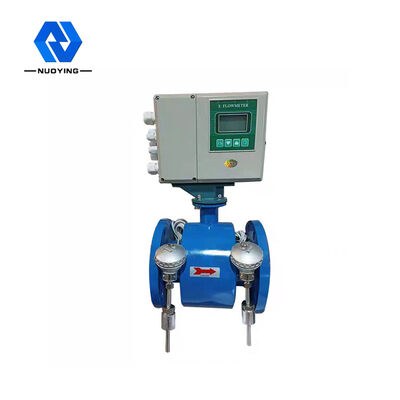

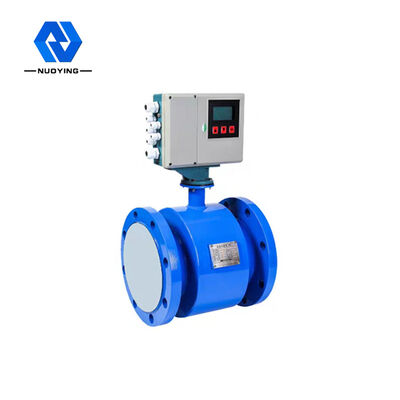

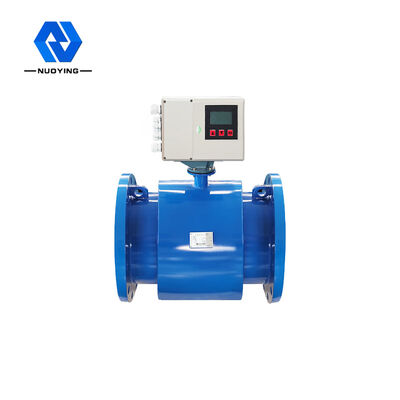

Compteur de chaleur électromagnétique NYLL-CHr
Le NYLe compteur de chaleur électromagnétique LL-CH est conçu pour l'application spéciale de la station d'échange d'énergie et de chaleur répartie dans les bâtiments intelligents, qui peut mesurer directement le débit, le froid et la chaleur.Il n'a pas besoin de totalisateur de débit supplémentaire et de Pt1000.Il est facile à installer avec un faible coût.Le capteur de débit électromagnétique est utilisé comme compteur de chaleur électromagnétique pour détecter le débit du fluide caloporteur et présente les caractéristiques d'une haute précision, d'une large gamme d'applications et d'un étalonnage en ligne pratique et simple.
Compteur de chaleur électromagnétique NYLL-CHrParamètres techniques
|
Standard Diamètre nominal Plage de débit Précision Conductivité moyenne |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0.5%R, ±1%R (inférieur à DN200) La valeur théorique ≥5uS/cm, la valeur d'utilisation réelle ≥30uS/cm. |
|||
| Pression nominale | Norme 1.0MPa | Facultatif1.6MPa | 2.5MPa en option | 4.0MPa en option |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Température ambiante |
Capteur Type intégré |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Médium le plus élevé Température |
Type intégré | +80℃ | ||
|
Type séparé |
Doublure en néoprène (CR) | +80℃ | ||
| Caoutchouc de silicone (FVMQ) | -20-+250℃ | |||
|
Téflon (PFA) Revêtement PTFE (F4) Doublure en polyfluoroéthylène propylène (F46) |
+80℃或+120℃ | |||
|
Signal de sortie Taille du port du câble Tension d'alimentation Consommation électrique Mode de communication Matériau de l'électrode de signal et de l'électrode de masse Forme d'électrode Nombre d'électrodes Bride de connexion Bride de connexion |
4 -20 mA ;impulsion/fréquence 2kHz (par défaut), SKHz (Max): M20*1.5 (joint étanche en nylon standard, joint métallique antidéflagrant en option) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS -485, prend en charge le protocole standard MODBUS - RTU, le protocole HART, GPRS Acier inoxydable 316L, Hastelloy C, Hastelloy B, titane, tantale, platine Les électrodes de type inter insérées et insérées à l'extérieur doivent être personnalisées 3-4 électrodes standard (2 électrodes de mesure, 十a électrodes de mise à la terre), configurées par calibre Conformément à la norme nationale GB9119 (peut être personnalisé selon les besoins de l'utilisateur) Conformément à la norme nationale GB9119 (peut être personnalisé selon les besoins de l'utilisateur) |
|||
| Matériau de l'anneau de mise à la terre | Acier inoxydable, acier inoxydable contenant du molybdène | |||
| DN15-DN450 | Acier inoxydable lCr18Ni9Ti (acier inoxydable austénitique normal SUS321) | |||
| Matériau du boîtier | Acier au carbone standard, l'acier inoxydable doit être personnalisé | |||
| Degré de protection | Type séparé IP68, IP65 | |||
| Type intégré IP65 | ||||
Compteur de chaleur électromagnétique NYLL-CHrPerformance Paramètres
| Source de courant | Capteur de température 220VAC/24VDC Pt1000 |
| Mode de communication | Précision de mesure de température RS-485 ±Q1°C |
| Protocole de communication | Modbus- RTUBACnet Moyenne température 2-180°C |
| Distance de communication maximale | 400 m Plage de différence de température 2K-80K |
| Degré de précision | 2 grade Stockage des données Historique des données pendant 18 mois |
| Emplacement d'installation | Le tuyau d'admission et le tuyau de retour sont facultatifs Température ambiante -10°C-60°C |
Compteur de chaleur électromagnétique NYLL-CHr Principe de fonctionnement
L'eau chaude (eau froide) fournie par une source de chaleur s'écoule dans un système d'échange de chaleur (radiateur, échangeur de chaleur ou système complexe qui en est composé) à une température supérieure (inférieure) et s'écoule à une température inférieure (élevée). Au cours de ce processus, la chaleur est libéré ou absorbé par l'utilisateur par échange de chaleur (Remarque : ce processus inclut le processus d'échange d'énergie du système de chauffage et du système de refroidissement).
Lorsque l'eau traverse le système d'échange de chaleur, la quantité de chaleur dégagée ou absorbée par le système est calculée et affichée par le calculateur, en fonction du débit donné par le capteur de débit et de la température de l'eau de retour donnée par le capteur de température pτ0aéré, etle temps que le débit d'eau passe.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q :la quantité de chaleur dégagée ou absorbée par le système,Jou kWh ;Qm : la masse d'eau circulant dans le compteur de chaleur, en kg/h ;
Qv ;le débit volumique d'eau traversant le compteur de chaleur, m3/h ;P : la densité de l'eau traversant le compteur de chaleur, kg / ms ;
△h : la différence d'enthalpie de l'eau aux températures d'entrée et de sortie du système d'échange de chaleur, J/kg ;
T : temps, h ;
Compteur de chaleur électromagnétique NYLL-CHr Caractéristiques de conception

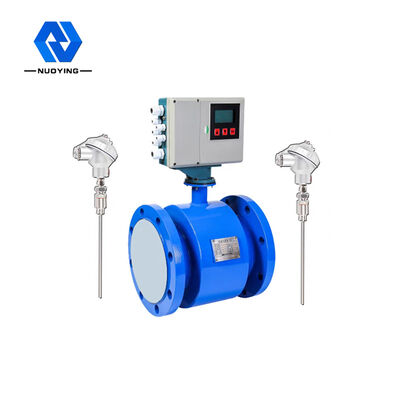

◎Mesure du froid et du chaud : le convertisseur a pour fonction de mesurer directement le froid et le chaud, et est équipé de 2 Pt1000 standards.Il n'a pas besoin d'être équipé d'un totalisateur de flux de froid et de chaleur pour faciliter l'installation et réduire le coût d'achat et d'installation.
Haute fiabilité : après des tests rigoureux tels que EMC, sécurité, haute et basse température, qui sont supérieurs aux normes nationales GB/T17616, GB/2423, GB/T16499.
◎Réponse rapide : utilisez 32 bits MCU, 24 bits ADC et un algorithme de filtrage optimisé, une réponse rapide, des données de mesure précises et stables, adaptées à la mesure et au contrôle lorsque l'équipement est adapté.
◎Électrode de mise à la terre : technologie brevetée NONCON, qui forme l'équilibre de mesure dans la section de mesure et élimine les erreurs de mesure causées par une mauvaise mise à la terre pour garantir une précision de mesure à long terme.Il n'a pas besoin d'être équipé d'un anneau de mise à la terre pour réduire les coûts de matériel et d'installation.
◎Technologie IP68 séparée : utilisez une technologie de conception IP68 spécialement détaillée, utilisez un mastic IP68 importé spécial, un câble IP68 spécial et une conception de joint IP68 multiple pour éviter la condensation du capteur IP68 séparé.
◎Rapport signal/bruit élevé : le capteur utilise une technologie à rapport signal/bruit élevé.Le convertisseur utilise des pièces et une technologie de conception à faible bruit et de haute précision pour faciliter la mesure du débit minimum.
◎Conception basse consommation ;conception optimisée du circuit d'excitation, la consommation d'énergie est réduite de plus de 3 fois par rapport aux débitmètres électromagnétiques conventionnels, et il peut réaliser des économies d'énergie dans un grand nombre d'applications.
◎Affichage chinois : utilisez l'écran LCD chinois pour une compréhension et une utilisation faciles.
◎Technologie d'alimentation optimisée: utilisez une conception d'alimentation optimisée, une technologie mature et fiable, une efficacité de conversion élevée et une utilisation fiable à long terme.
◎Câblage rapide : utilisez le bornier de la meilleure marque internationale, qui est rapide, pratique et fiable, pour garantir une mesure stable et fiable à long terme.
◎Signal de sortie : équipé de la norme RS-485, (4-20) mA, fréquence/impulsion, réponse de sortie rapide, et le port est doté de mesures de protection telles que la protection contre la foudre.
