Détails sur le produit:
|
| Diamètre nominal: | 〜 DN3000mm de DN6mm | Sens d'écoulement: | Positif et négatif |
|---|---|---|---|
| Catégorie d'exactitude: | en tuyau : 0,5 catégories de la catégorie 1,0 ; Périphérique prêt à brancher : 1,5 catégorie, catégo | Sortie de communication: | Rs485 protocole de la communication MODBUS, interface de communication de CERF |
| Sortie de signal: | 4-20mA, | Température de fonctionnement: | -20~90℃ -30~180℃ |
| Humidité ambiante: | 5%~95% | Catégorie de protection: | IP65, il peut être adapté aux besoins du client jusqu'à IP67 |
| Surligner: | Débitmètre électromagnétique tubulaire,débitmètre électromagnétique haute fiabilité,débitmètre magnétique RS485 eaux usées |
||

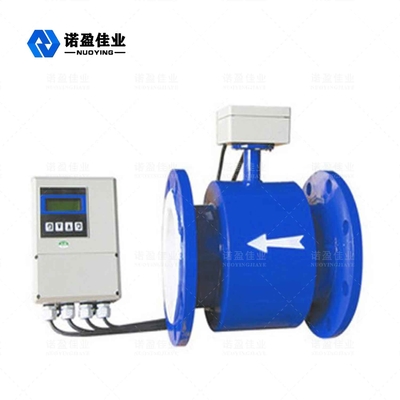

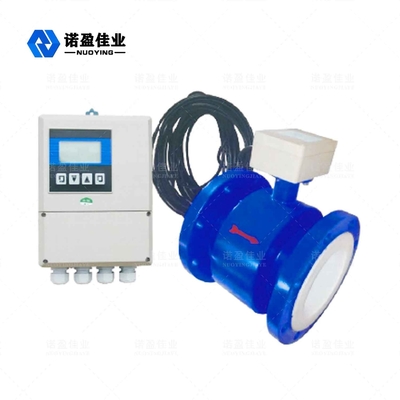

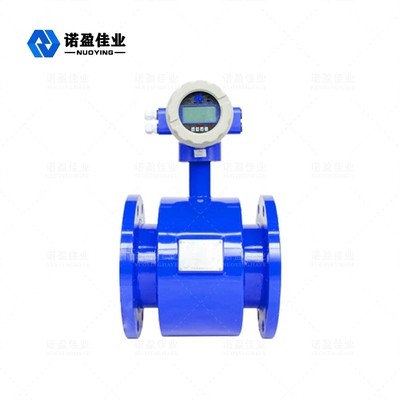

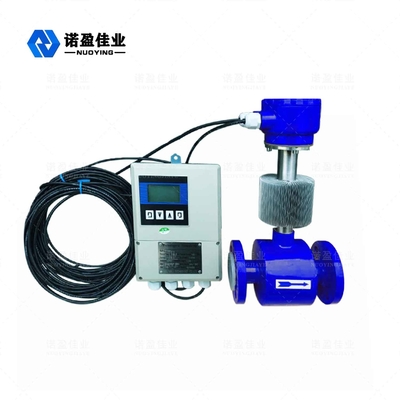

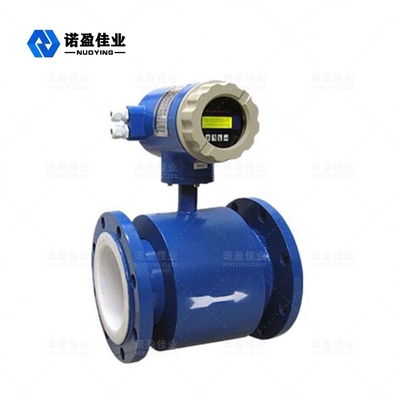

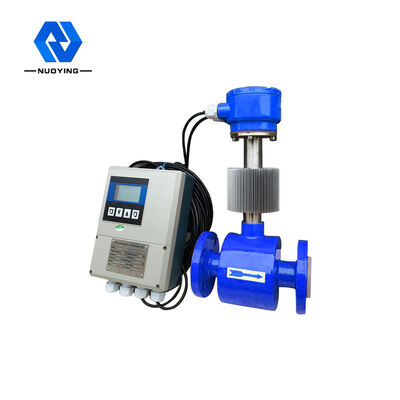

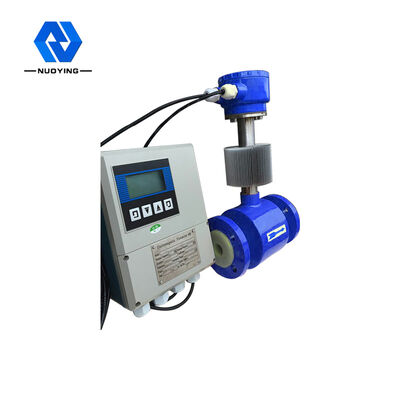

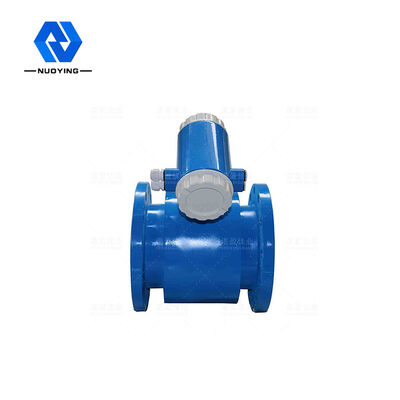

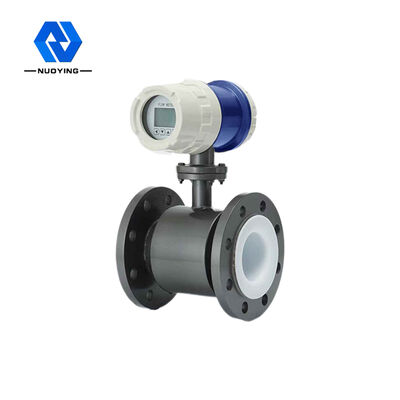

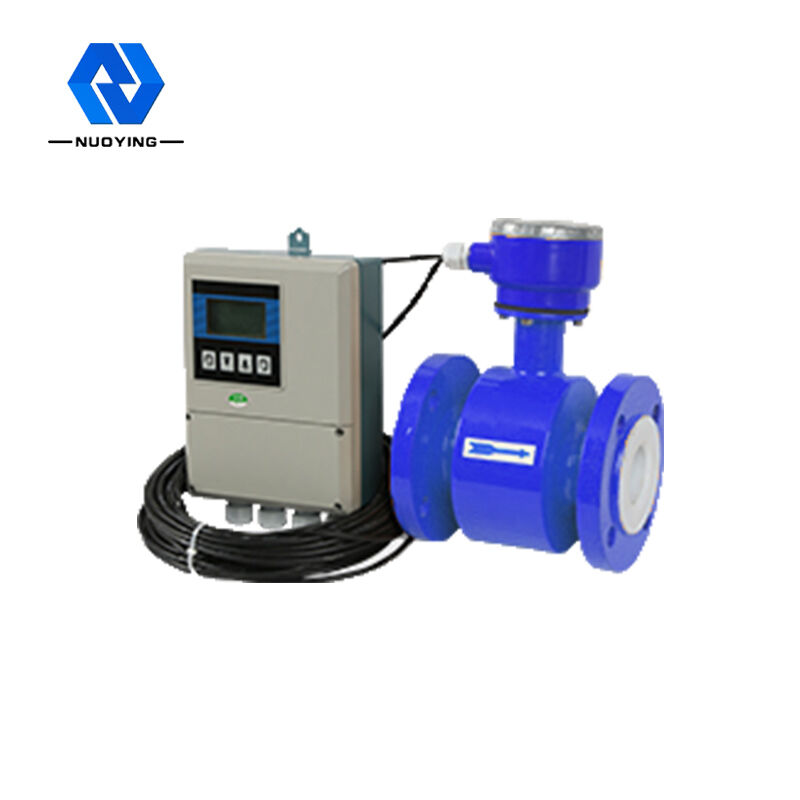

Débitmètre électromagnétique tubulaire NYLD
Le NYLDLe débitmètre électromagnétique tubulaire est un débitmètre de haute précision et de haute fiabilité. Il est utilisé pour mesurer le débit volumétrique de liquide conducteur et de boue dans des pipelines fermés, et il est largement utilisé dans l'acier, l'électricité, le pétrole, l'industrie chimique, le charbon, la métallurgie, les minéraux. ressources, fabrication du papier, approvisionnement en eau et drainage, alimentation, médecine et autres industries.
Débitmètre électromagnétique tubulaire NYLD Technique Paramètres
| Source de courant | AC220V 50Hz /DC24V/3.6V |
| Dissipation de puissance | <15W (prise en charge de la consommation d'énergie avec le capteur) |
| Afficher le bouton | Dans l'affichage chinois et anglais, le débit instantané, le débit cumulé et l'affichage d'alarme (l'alarme de circuit ouvert d'excitation, l'alarme de contrôle du trafic aérien et l'alarme de dépassement de limite de débit) peuvent être affichés. commutateurs pour le réglage des données |
| S'inscrire | Montant total vers l'avant, montant total vers l'arrière |
| Signal de sortie | Bidirectionnel bidirectionnel, isolation complète 0〜10mA/4〜20mA |
| résistance de charge : 0~10mA时,0~l.5KQ ; 4~20mA时,0~750. | |
|
Sorties à flux direct et inverse, le plafond de fréquence de sortie peut être réglé à moins de 15 000 H z. Le collecteur de transistor avec sortie de fréquence de séparation photoélectrique a une sortie bidirectionnelle en circuit ouvert. L'alimentation externe ne doit pas être supérieure à 35 V et être collectée lors de la conduite Le courant maximal maximal est de 50mA. |
|
| Deux sorties d'alarme en circuit ouvert du collecteur de transistor avec isolation photoélectrique. L'alimentation externe n'est pas supérieure à 35 V et le courant maximal du collecteur est de 250 mA lorsque la sortie d'alarme s'allume. État d'alarme : contrôle du trafic aérien fluide, déconnexion de l'excitation. ligne,Débit supérieur à la limite. | |
| Soutenir la précision | ± 0, 5 % de la valeur indiquée, ± 0, 3 % ou ± 0, 2 % de la valeur indiquée en option |
| La constante de temps d'amortissement | Les variables continues vont de 0 à 100s |
| Mode de communication | Interface de communication série RS232C ou RS485 en option, protocole de communication HART, avec enregistrement de protection contre la foudre (10 ans) |
| Protection contre les pertes de puissance | La conception interne de l'instrument n'a pas d'horloge de chute de puissance et peut stocker 16 chutes de puissance |
| Degré de protection | IP 65, il peut être personnalisé jusqu'à IP67 |
| Qualité antidéflagrante | Exia II CT5/Exd II CT5 (sélectionnable) |
Débitmètre électromagnétique tubulaire NYLD en fonctionnement Principe
Le principe de mesure est basé sur la loi de Faraday de l'induction électromagnétique. C'est-à-dire que lorsque le liquide conducteur se déplace dans le champ magnétique, le potentiel électrique dynamique induit se produit dans le conducteur.E est : E=KBVD
K : Constante de l'instrument
B : Force d'induction magnétique
V : Débit moyen dans la section de tuyau
D : diamètre intérieur du tuyau
Pour les mesures de débit, le fluide traverse un champ magnétique perpendiculaire à la direction de l'écoulement. L'écoulement d'un liquide conducteur induit un signal de tension proportionnel au débit moyen (c'est-à-dire au débit volumique). Le signal de tension d'induction est détecté par deux électrodes en contact direct avec le liquide, et transmises à l'amplificateur par câble, puis converties en un signal de sortie de courant uniforme.
Débitmètre électromagnétique tubulaire NYLD Caractéristiques de conception
◎La précision de la mesure n'est pas affectée par les changements de densité, de viscosité, de température, de pression et de conductivité électrique du fluide.
◎Tuyau de mesure sans pièces d'écoulement d'obstruction, sans perte de pression, exigences de section droite.
◎Le convertisseur utilise un écran LCD rétroéclairé qui facilite les lectures en plein soleil ou dans des pièces sombres.
◎Avec les paramètres définis par le bouton tactile infrarouge, la plaque de couverture du convertisseur peut également être réglée en toute sécurité sans ouverture dans un environnement difficile.
◎ Le débitmètre est un système de mesure bidirectionnel avec trois intégrateurs : différence directe, inverse et totale ;flux positif et inverse.
◎Et a une variété de sorties : courant, impulsion, communication numérique, HART.
◎Le convertisseur a les fonctions de sortie d'alarme d'autodiagnostic, de sortie d'alarme de détection de charge nulle, de sortie d'alarme de débit supérieur et inférieur, de contrôle par lots, etc.
◎Il peut non seulement être utilisé pour la détection générale des processus, mais également pour la mesure de la pâte minérale, de la pâte et du liquide pâteux.
◎ Le débitmètre électromagnétique haute tension adopte la technologie de revêtement en maille PFA, la résistance à haute pression, la résistance à la pression négative, spécialement appliquée dans les industries pétrochimiques, minérales et autres.
◎Les instruments antidéflagrants peuvent être utilisés dans les endroits antidéflagrants correspondants.
Débitmètre électromagnétique tubulaire NYLDCaractéristiques et Champ d'application
Le convertisseur intelligent d'affichage chinois et anglais de type NYLD utilise un microprocesseur intégré 16 bits. Traitement numérique complet, avec fonction de mesure de débit bidirectionnelle, débit instantané et calcul de produit cumulant et différentiel positif et inverse, utilisé pour mesurer le débit volumique de supports conducteurs comme eau propre, eaux usées, acide, alcali, solution saline ou fluide diphasique liquide-solide.
Débitmètre électromagnétique tubulaire NYLD Sélection
