| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD701 |
| Nombre De Pièces: | 1 pc |
| Prix: | $450~$1700/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pcs/month |

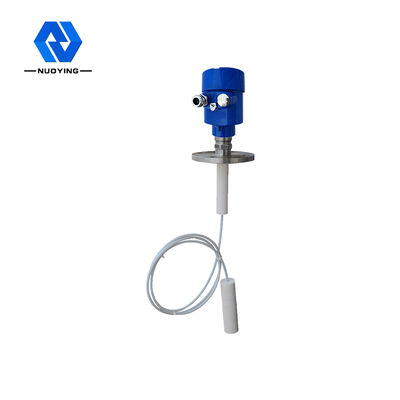

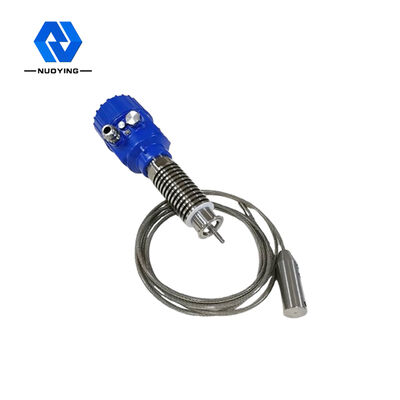

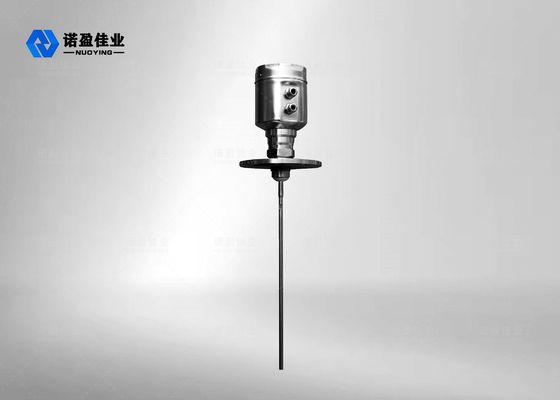

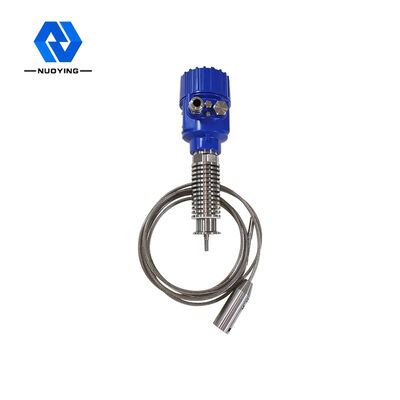

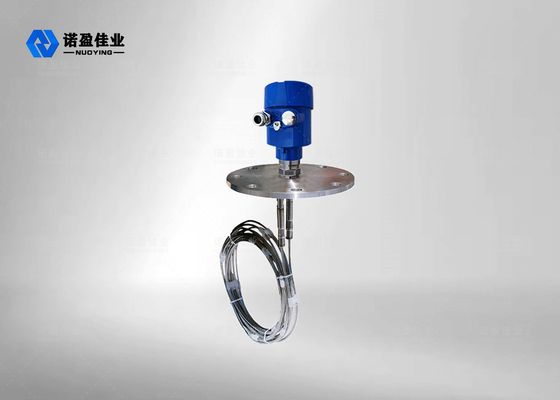

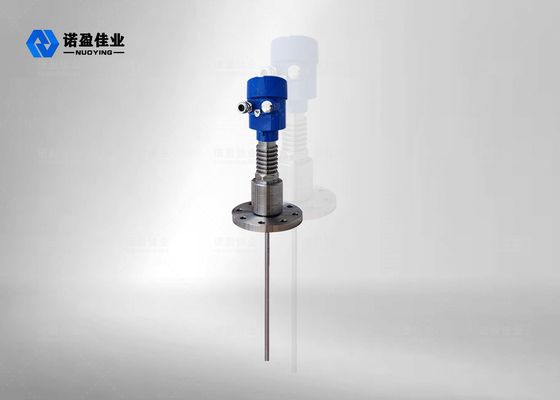

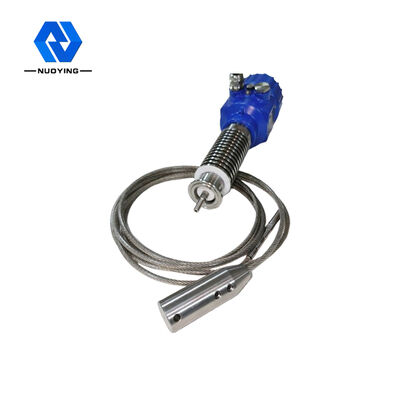

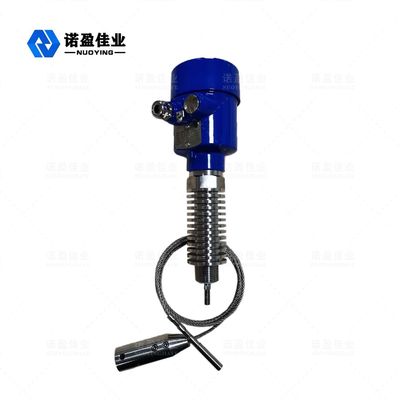

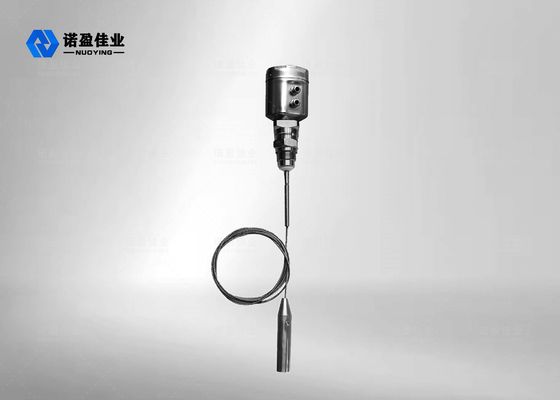

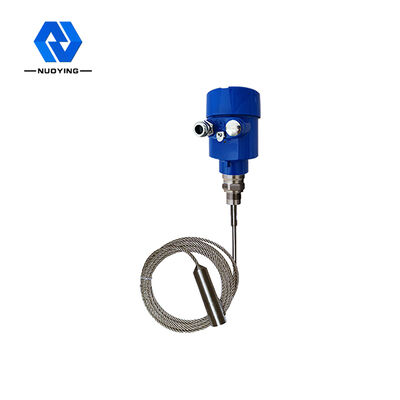

NYRD 701 Émetteur de niveau de radar à ondes guidées SS304 SS316 Sonde à tige -20 ̊80 °C
Principe de fonctionnement de NYRD 702 Radar à ondes guidées émetteur de niveau 6m haute précision contactable
L'impulsion micro-ondes haute fréquence émise par le radar à ondes guidées se propage le long du composant de détection (câble ou tige en acier) et rencontre le milieu mesuré.En raison du changement soudain de la constante diélectrique, il provoque une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.
Je suis...Le processus nput
Le radar à ondes guidées est un outil de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal au niveau de l'objet par des composants électroniquesLa sonde émet une impulsion à haute fréquence et se propage le long du câble ou de la tige.
Je vous en prie.processus de sortie
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
Caractéristiques de conceptionde NYRD 702 émetteur de niveau de radar à ondes guidées 6m haute précision contactable
◎Le compteur de niveau d'objet radar à ondes guidées adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'Echo Discovery Echo, mesure par contact, haute précision de mesure,une mesure plus préciseDans le même temps, le radar à ondes guidées n'est pas affecté par l'environnement extérieur tel que la température moyenne et l'adhérence.
◎Le compteur de niveau d'objet radar à ondes guidées de la série 70X convient à diverses conditions de travail et applications complexes en raison des différents modes de connexion de processus et types de modules de détection.Par exemple:: haute température, haute pression et faible constante diélectrique.
◎Mode de fonctionnement par impulsion, faible puissance d'émission, peut être installé dans une variété de conteneurs métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
Paramètre technique de 30m Contactable et haute précision NYRD 701 Guidée ondes Radar niveau-mètre à haute température, pression
| Application typique | Liquide (faible diélectrique Coil de chauffage intégré, échelle,) |
| Poussière ( cendres volantes, poudre de calcaire) | |
| Solides (céréales, gravier) | |
| Modèle de produit | Le numéro NYRD701 |

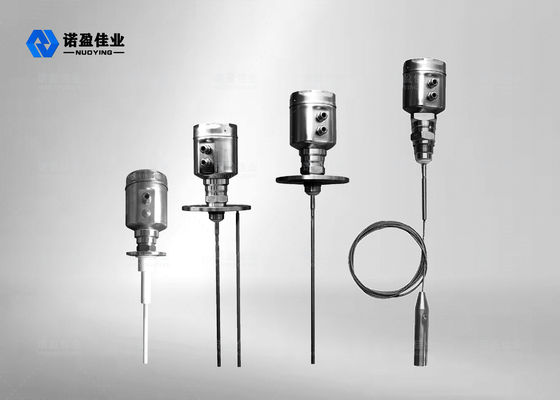

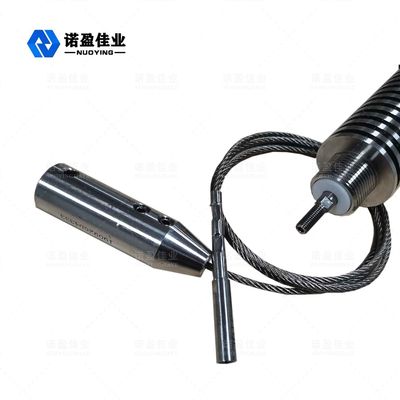

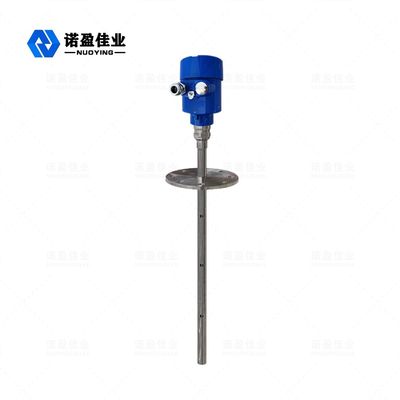

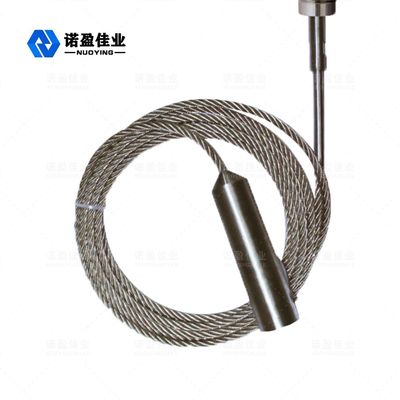

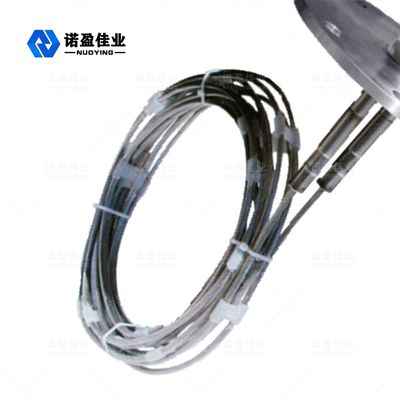

| Forme de l'antenne | Type de câble, type de tige, |
| Matériau d'antenne | PTFE, 304 ou 316 |
| Prélèvement d'échantillons par écho | 55 fois /s |
| Plage de mesure | 6 m, 30 m |
| Précision de mesure | 00,05% à 0,1% F.S. |
| Énergie électrique | 24VDC ((deux fils, quatre fils), 220VAC |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je suis désolé. |
| Température du procédé | -40 à + 130 °C, -40 à + 250 °C, -40 à + 500 °C |
| Pression du procédé | -0,1 à 2,0 MPa, -0,1 à 4,0 MPa |
| Connexion de processus | Fil, support, bride, pince (facultatif) |
| Interface électrique | M20 × 1,5 " NPT |
| Grade de protection | Pour les appareils électroniques |
| Grade résistant aux explosions | ExdIICT6Gb |
Note:Le produit peut être personnalisé selon les exigences spécifiques des utilisateurs.
