Non chaîne de mesure de niveau de l'émetteur PTFE 0-10m du contact NYRD-805

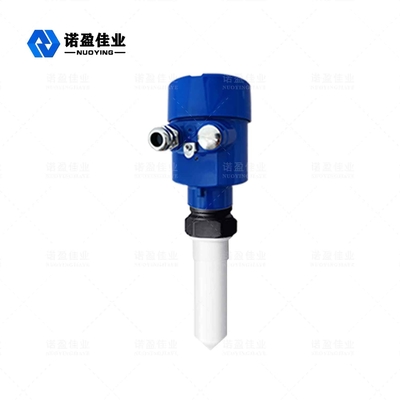

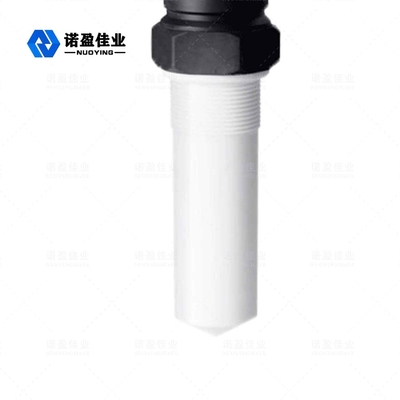

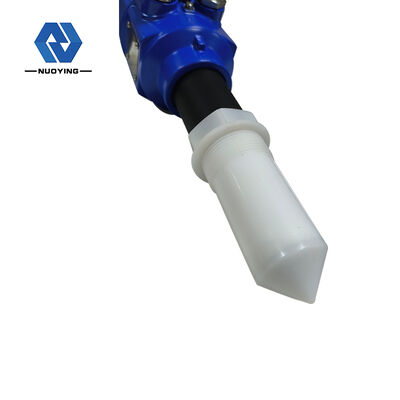

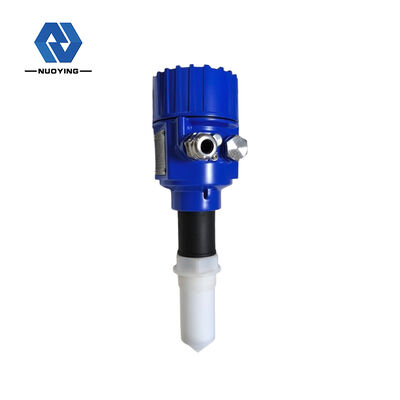

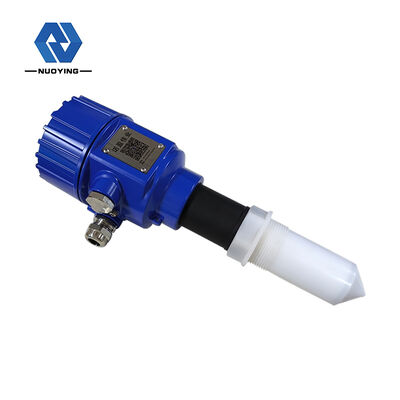

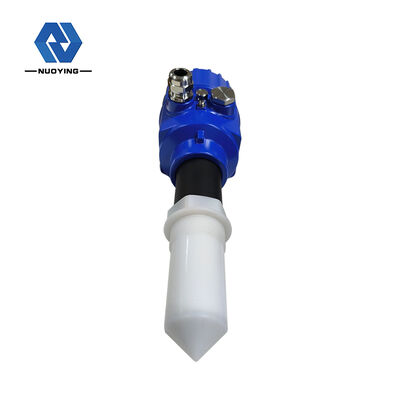

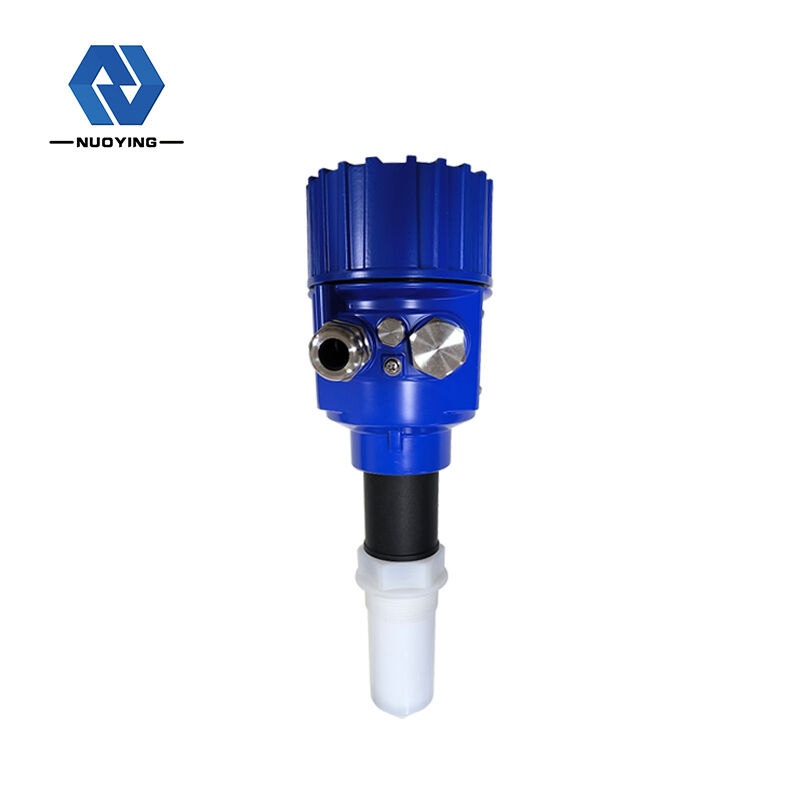

mètre de niveau de radar de 26GHz NYRD-805

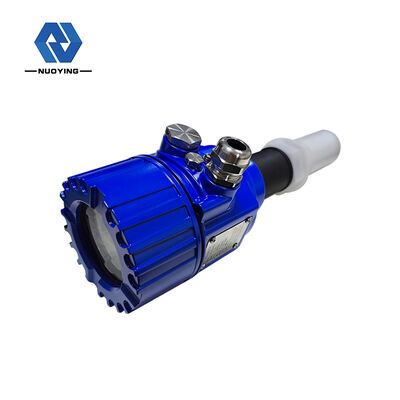

Le mètre de niveau du radar NYRD805 est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance maximum de mesure de 10 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse plus à grande vitesse de signal et le traitement, de sorte que l'instrument puisse être utilisé dans certaines occasions complexes telles que la vapeur, mousse, la poussière, cristallisation, condensation, etc….

Paramètre technique de mètre de niveau de radar

Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !

Principe de fonctionnement de niveau de mètre de radar

L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que l'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps pris est presque instantané).

Caractéristiques de conception de niveau de mètre de radar

◎L'antenne est petite dans la taille, facile à installer ; radar de non contact, aucun usage et aucune pollution.

◎Inchangé par des changements de corrosion, de mousse, de vapeur d'eau, de température et de pression.

◎L'angle de faisceau est petit et l'énergie est concentrée, qui augmente la capacité et les aides d'écho d'éviter l'interférence.

◎L'angle mort de mesure est plus petit, et il peut également réaliser de bons résultats pour la petite mesure de réservoir.

◎Rapport signal/bruit élevé pour une meilleure représentation même dans des conditions de fluctuation.

Conditions de niveau d'installation de mètre de radar

• Le mètre de niveau i s de radar a installé à 1/4 ou 1/6 du diamètre de réservoir. Note : La ROM de la distance minimum f le mur de réservoir devrait être de 500 millimètres :① Avion de la donnée, ② Containercenteroraxisofsymmetry.

Installation de niveau de mal de mètre de radar

• Le réservoir conique ne peut pas être installé au-dessus de l'admission. Note : le parasol et les mesures antipluies devraient être pris en installant dehors. Le schéma 4 :① Juste, mal de ②

• Quand il y a des obstacles dans le réservoir qui affectent la mesure, un réflecteur doit être installé pour mesurer normalement. Le schéma 5 : ①Juste, mal de ②

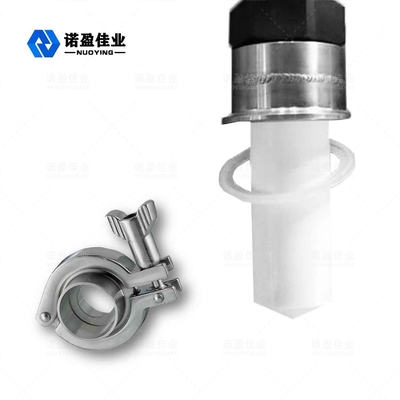

Méthode de connexion

Classe de niveau de protection de mètre de radar

Cet instrument répond entièrement aux exigences de la classe IP66/67 de protection. Le schéma 6 :

• Comment assurer votre installation répond aux exigences IP67 :
• Assurez-vous que la tête de scellage n'est pas endommagée.
• Assurez-vous que le câble n'est pas endommagé.
• Assurez-vous que les câbles ont employé pour répondre aux caractéristiques électriques de connexion. Pliez le câble vers le bas avant d'écrire l'interface électrique pour s'assurer que cette eau ne coule pas dans le logement, ne voit pas①
• Veuillez serrer la glande de câble, voient②
• Veuillez brancher les connexions électriques inutilisées avec les prises aveugles, voient③

Élimination des imperfections de niveau d'instrument de mètre de radar

L'instrument a trois méthodes de correction, comme suit :

Méthode 1 : Affichage/clé

L'instrument est corrigé par les 4 boutons sur l'écran de visualisation. (Affichage à cristaux liquides du schéma① 7) ; Bouton de ②.

Méthode 2 : Élimination des imperfections d'ordinateur serveur

Reliez à la caméra supérieure par le CERF (le schéma 8)

①RS232 ou USB ; Mètre de niveau de radar de ② ; Adaptateur de CERF de ③ ; ④ 250Ωresistance

Méthode 3 : Programmation tenue dans la main de programmeur de CERF

Programmeur tenu dans la main de CERF (le schéma 9)

①RS232 ou USB ; Mètre de niveau de radar de ② ; ③ 250Ωresistance
