Détails sur le produit:
|
| Chaîne de mesure: | 120m | Fréquence de transmission: | 76GHz~81GHz, largeur 5GHz de fréquence de balayage de FM |
|---|---|---|---|
| Forme d'antenne: | antenne lenticulaire, antenne lenticulaire anti-corrosive | Connexion de processus: | Le filet de vis, bride (facultative), a bridé |
| Exactitude de mesure: | 0.05%~0.1%F.S | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Alimentation d'énergie: | 24VDC, 220VAC |
| Mettre en évidence: | Transmetteur de niveau Radar IP65 80 Ghz,transmetteur de niveau Radar à fréquence continue,jauge de niveau de liquide 20m 40m |
||

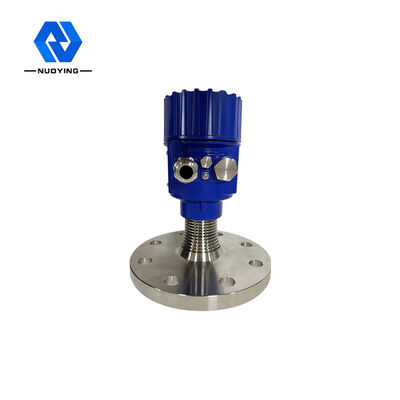

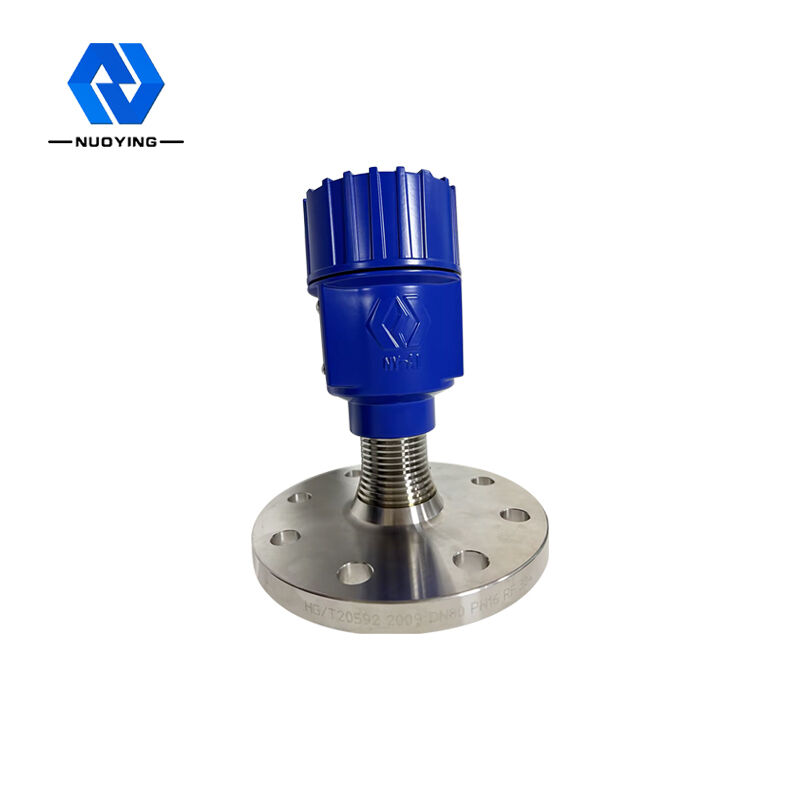

Indicateur de niveau Radar à onde de Modulation de fréquence continue 80 GHz, plage de mesure : 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, jauge de niveau de liquide
Modulation de fréquence continue de 80 GHz Vague Radar Niveau Mètre
Qu'est-ce qu'une onde électromagnétique à ondes millimétriques ;généralement, l'onde électromagnétique du domaine de fréquence 30-300 GHz (longueur d'onde 1-10 mm) est appelée onde millimétrique, qui est située dans la plage de longueurs d'onde chevauchante des ondes micro-ondes et infrarouge lointain, elle a donc les caractéristiques
des deux spectres.La bande 76-81 GHz de ce produit est la zone avec le moins de compréhension et de développement d'applications des êtres humains jusqu'à présent.
Radar Niveau MètreParamètre technique
| Fréquence d'émission | 76 GHz ~ 81 GHz, largeur de fréquence de balayage FM 5 GHz |

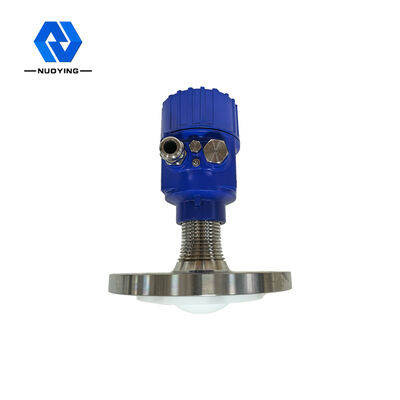

| Forme d'antenne | antenne à lentille, antenne à lentille anti-corrosion |
| Matériau de l'antenne | PTFE, 304+PTFE |
| Plage de mesure | 0.08～120m |
| Précision de mesure | 0,05 % ~ 0,1 % FS |
| Source de courant | 24 VCC, 220 VCA |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃, -40~+260℃ (≥260℃ peut être personnalisé) |
| Pression de processus | -0.1~4.0MPa |
| Connexion de processus | Filetage, support, bride, collier sanitaire (en option) |
| Niveau de protection | IP65, IP67, IP68 (en option) |
| Qualité antidéflagrante | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Radar Niveau Mètreen fonctionnement Principe
Produits radar FMCW à ondes FM (également appelés radars à ondes millimétriques), car ils utilisent des bandes d'ondes millimétriques avec une fréquence plus élevée que les radars en bande Ku, ils sont importants dans la détection de cibles à distance et les environnements à forte fumée et poussière, tels que l'imagerie longue distance et multi imagerie spectrale.Application, et peut détecter des cibles plus petites que le radar à micro-ondes et obtenir un positionnement plus précis, avec une résolution plus élevée et une plus grande confidentialité.
Radar Niveau MètreCaractéristiques de conception
◎ Très bonnes performances transitoires : basé sur une puce de radiofréquence à ondes millimétriques CMOS auto-développée, il réalise une architecture de radiofréquence plus étroite et un rapport signal/bruit plus élevé.
◎ Bande passante de travail de 5 GHz, de sorte que le produit ait une résolution et une précision de mesure plus élevées.
◎ Cohérence : oscillation dipolaire entraînée par un courant sec ou un effet de fréquence de différence non linéaire d'une impulsion laser cohérente ;
◎ Faible énergie : l'énergie des photons à ondes millimétriques n'est que de quelques milliélectron volts, et il n'y aura pas d'ionisation par rayons X ni d'endommagement de la substance à détecter, il n'est donc pas facile d'endommager la substance à détecter.
◎ Forte pénétrabilité : Il a un fort pouvoir de pénétration pour les matériaux non polaires.De nombreux matériaux non métalliques non polaires ont moins d'absorption des rayons dans cette bande, ils peuvent donc être utilisés pour détecter la structure interne des matériaux.Par exemple, les céramiques/carton/produits plastiques/mousses sont transparents aux rayonnements électromagnétiques dans cette bande et peuvent également être utilisés pour la surveillance de la sécurité des aéroports/stations, comme la détection de machines/explosifs et de drogues, ou pour la détection de soudage de circuits imprimés.
◎ Facilement absorbé par les molécules polaires ;cette bande a moins de dispersion dans les matériaux non uniformes et peut détecter et mesurer la teneur en vapeur d'eau.Il est également possible d'étudier la composition des matériaux ou d'effectuer un contrôle qualité en analysant leur spectre caractéristique.
◎ Large gamme et petite zone aveugle.La portée maximale peut atteindre 120 m et la zone aveugle peut atteindre 8 cm.
◎ Le petit angle de faisceau et la petite taille de l'antenne facilitent l'installation.Il est moins affecté par la taille du corps du réservoir et l'interférence des obstacles.
◎La longueur d'onde est plus courte et elle a de meilleures caractéristiques de réflexion sur la surface solide, donc aucune bride universelle spéciale n'est nécessaire pour viser.
◎ Prise en charge du débogage à distance et de la mise à niveau à distance pour faciliter les travaux de maintenance du personnel sur site.
En tant que radar de bande 80 GHz utilisé dans les mesures industrielles, il dispose d'une mesure de niveau et de niveau de liquide sans contact de haute précision.Il présente les avantages incomparables des autres radars à impulsions micro-ondes ordinaires et des radars à ondes guidées.Le faisceau extrêmement étroit et la capacité de pénétration sont plus efficaces.
Adaptez-vous aux conditions de travail ultra-complexes sans compromettre les performances de mesure.
