| Nom De Marque: | Nuoying JIAYE |
| Numéro De Modèle: | Le numéro de la personne concernée |
| Nombre De Pièces: | 1 série |
| Prix: | 130USD - 9000USD |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 unités par mois |

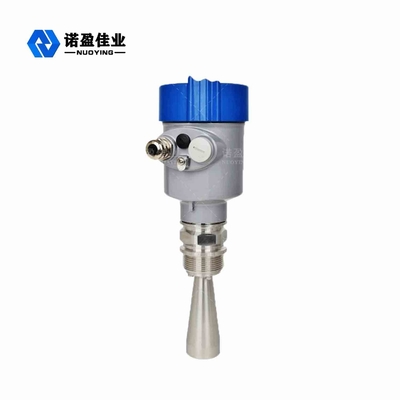

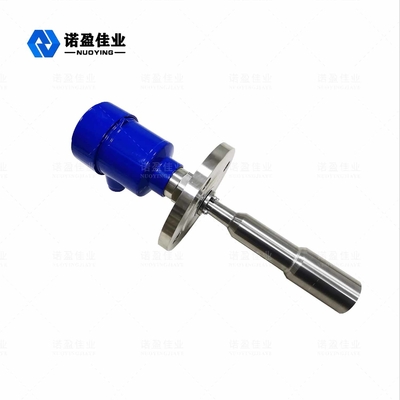

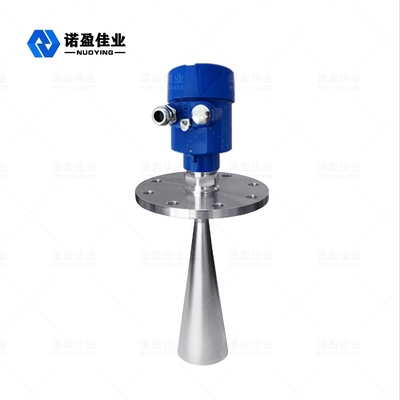

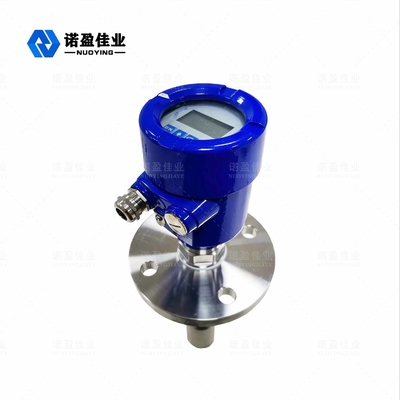

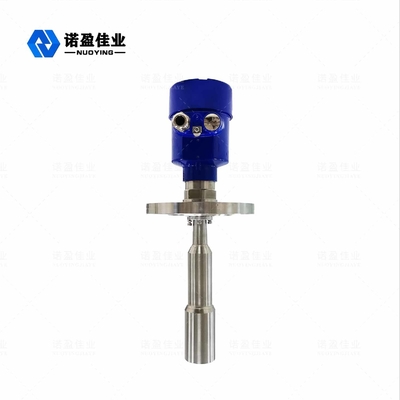

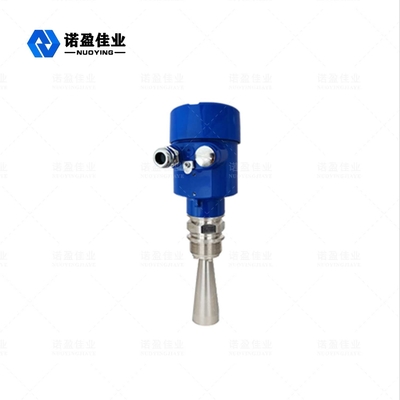

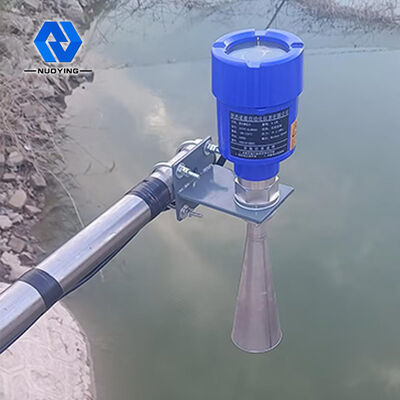

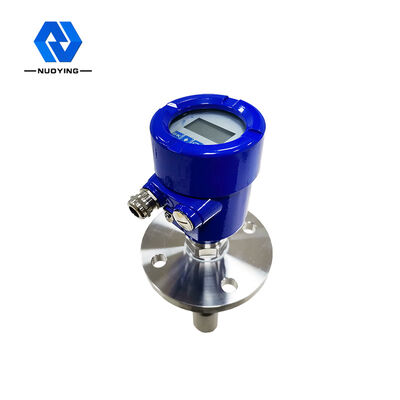

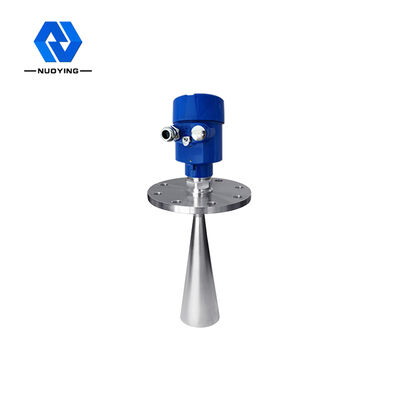

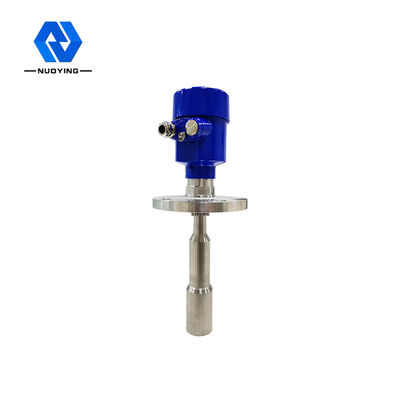

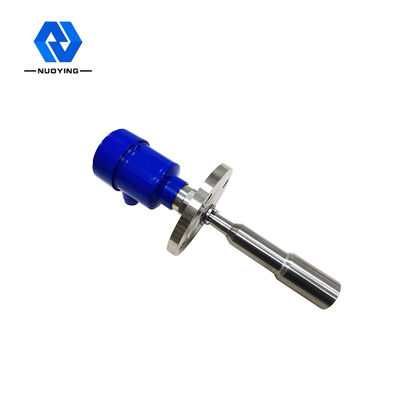

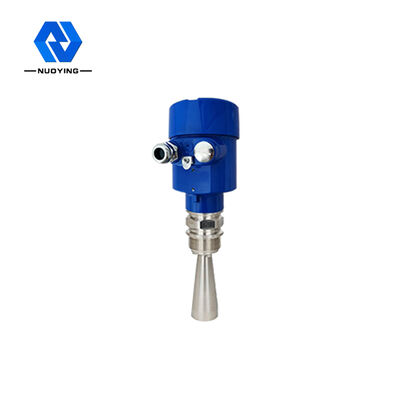

Radar de niveau de signal de 26 GHz Mètre d'onde Radar de niveau solide Capteur de niveau guidé Radar de mesure du niveau de l'eau acide Transmetteur
Émetteur de niveau radarIntroduction du produit
Le détecteur de niveau radar NYR de la série D80X est un instrument de mesure de niveau radar à haute fréquence de 26 Hz avec une distance de mesure maximale de 80 mètres.et le nouveau microprocesseur rapide peut effectuer un traitement d'analyse de signal à plus haut débit, de sorte que l'instrument peut être utilisé pour certaines conditions de mesure complexes telles que la bouilloire de réactionUn stockage solide.
Émetteur de niveau radarParamètres techniques
| Modèle | Le numéro d'immatriculation |
| Application du projet | Température, pression et liquide légèrement corrosif |
| Plage de mesure | 30m |
| Matériau d'antenne | autres |
| Précision | ± 3 mm |
| Température moyenne | 40C ≈ 250°C |
| Pression du procédé | 0.1 〜4.OMPa |
| Énergie électrique | 24VDC (deux lignes, quatre lignes) |
| Connexion de processus | Je vous en prie, Flange. |
| Grade de protection | Pour la protection contre la corrosion |
| Plage de fréquences | 26 GHz |
| Grade résistant aux explosions | Exia II C T6 Ga/ Exia II C T6 Gb |
| Sortie du signal | 4... 20mA/HART (deux / quatre) RS485/Modbus... |
| Numéro d'acteur | Température du procédé |
| Le NYRD | 1 -40 〜+100°C |
| Modèle de produit | 2 -40 〜+130°C |
| 805 portée 10m | 3 -40 〜 + 250°C |
| 806 portée30m | 4 -40 〜+400°C |
| 807 à 20 m | Y Type spécial sur mesure |
| 808 portée70m | Pression du procédé |
| 809 portée35m | 1 -0,1 〜+0,3 MPa |
| 810 à 80 m | 2 -0,1 〜+2,0 MPa |
| - 86 à 20m | 3 -0,1 à +4,0 MPa |
| - 87 à 35m. | Y Type spécial sur mesure |
| - La portée est de 30, 80 m. | Sélection |
| - La portée du PB est de 40m. | Y Viton |
| - La portée SD 40m | Je suis K. Kalrez. |
| -TJ à 40m. | Y Type spécial sur mesure |
| Antenne/Taille/Matériel | Matériau de coquille/ Protection |
| Une antenne Batter / corne scellée / PTFE | Un aluminium/IP67 |
| B Antenne à trompette / 46 mm / 316L | D L'aluminium (double chambre) /IP67 S SS 304/IP68 |
| C Antenne à trompette / 76mm / 316L | Y Type spécial sur mesure |
| D antenne de trompette / 96 mm / 316L | Grade résistant aux explosions |
| E Antenne à trompette 121 mm/316L | P Norme |
| F Tilt Antenne / 242 mm 316L | L Exia IICT6 |
| P Antenne plate / PTFE | G Exd[ia] IICT6 |
| S Antenne à goutte à goutte / PTFE | Y Type spécial sur mesure |
| R antenne à tige / corne scellée / PFA | Interface électrique |
| Y Type spécial sur mesure | M M20X1. 5 |
| Contrôle des processus | N 1/2 NPT |
| Une connexion de fil: G1%A | Y Type spécial sur mesure |
| B Connexion à la bride: DN50 | Affichage |
| C Connexion à la bride: DN80 | Une ceinture |
| D Connexion à la bride: DN100 | X sans |
| E Connexion à la bride: DN 150 | Rang (unité: cm) |
| F Connexion universelle de la bride | x |
| G Installation de serrage | |
| H Installation du stent | |
| Y Type spécial sur mesure | |
| Puissance de sortie/alimentation | |
| 2 4 ~ 20mA/24VDC à deux fils | |
| 3 4 ~ 20mA/24VDC/Hart à deux fils | |
| 4 4 ~ 20mA/220VAC/Hart à quatre fils | |
| 5 RS485/Modbus |
Note: personnalisé sur demande
Émetteur de niveau radarPrincipe de fonctionnement
L'antenne au niveau du radar émet une étroite impulsion micro-ondes et la transmet à travers l'antenne.il est reflété en arrière et accepté par le système d'antenne à nouveau, transmettant le signal à la partie du circuit électronique automatiquement convertie en un signal de position de l'objet (parce que la vitesse de propagation de l'impulsion est extrêmement rapide),Le temps qu'il faut aux ondes électromagnétiques pour atteindre la cible et se refléter vers le récepteur est presque instantanéSurface de base de mesure: fond de fil ou couverture de bride
Remarque: Utilisez la synchronisation des objets radar pour s'assurer que le niveau le plus élevé ne peut pas pénétrer dans la zone aveugle de mesure ((zone D sur la figure)
