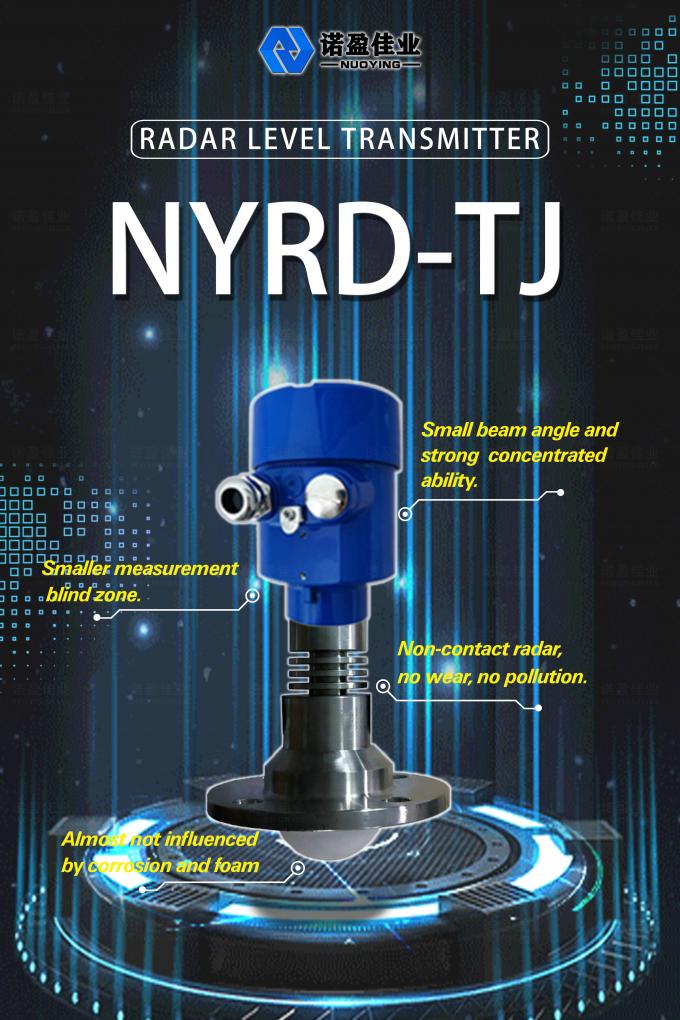

Émetteur de mesure du niveau de l'eau par radar NYRD-TJ
Émetteur de niveau radar NYRD-TJ-ARésumé
Description des produits
Principe de fonctionnement de l'émetteur de niveau radar NYRD-PB de 26 GHz
Le détecteur de niveau radar de la série NYRD80X est un instrument de mesure de niveau radar à haute fréquence de 26 GHz avec une distance de mesure maximale de 80 m.L'antenne de position de l'objet radar émet une impulsion de micro-ondes étroite qui est transmise vers le bas à travers l'antenneAprès que l'onde d'impulsion ait touché la surface du milieu mesuré, elle est reflétée et reprise par le système d'antenne.Le signal est transmis à la partie du circuit électronique et est automatiquement converti en signal au niveau de l'objet (parce que les impulsions se déplacent si vite, le temps qu' il faut pour une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presqueest instantanée).
Le point de mesure: surface de fond en spirale ou surface d'étanchéité de la bride.
Paramètres du produit

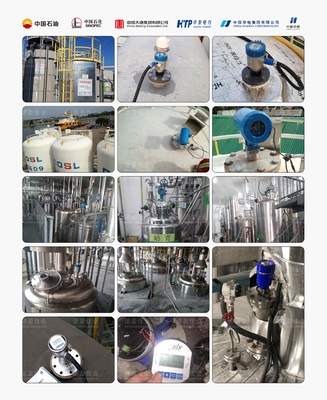

Application typique

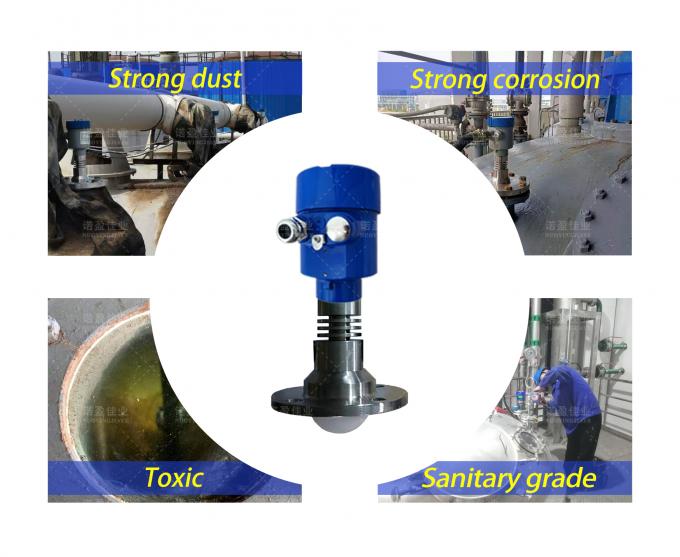

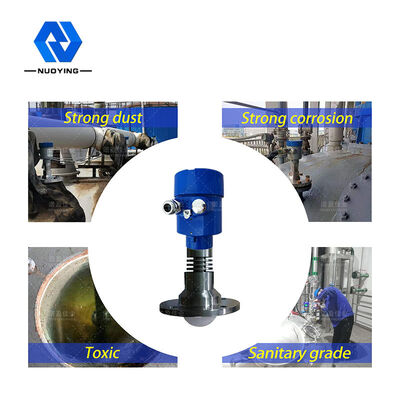

Facile à cristalliser, condensation de rosée, toxique, forte corrosion

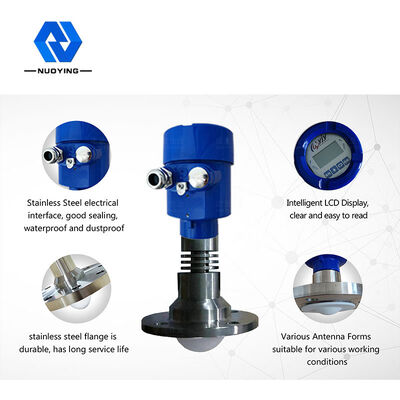

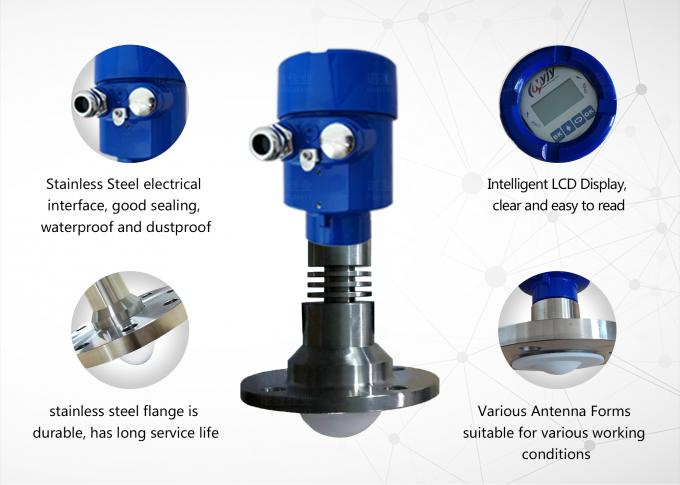

Antenne le matériel
L'antenne de lentille, 316L+PTFE (facultatif)
Plage de mesure
40m
Précision de mesure
00,05% à 0,1% F.S.
Énergie électrique
24VDC ((deux lignes, quatre ligne)
Température moyenne
-40 à + 120°C, -40 à + 260°C
Connexion de processus
Les pièces de rechange doivent être placées dans une zone d'équipement.
Pression du procédé
-0,1 à 2,0 MPa
Dimensions de la structure de la coque du compteur de niveau radar (unité: mm)
Il existe deux types de détecteurs de niveau radar: L'un est la coque en aluminium coulé et l'autre est un boîtier en acier inoxydable. aux exigences du client et à l'état du site.
