Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
Détails d'emballage:
40*30*30CM
Capacité d'approvisionnement:
1000 pièces par mois
Description du produit
Outil de mesure du niveau du compteur Réservoir de surveillance de l'eau liquide Appareil de mesure 26 ghz Ciment Silo Sensor

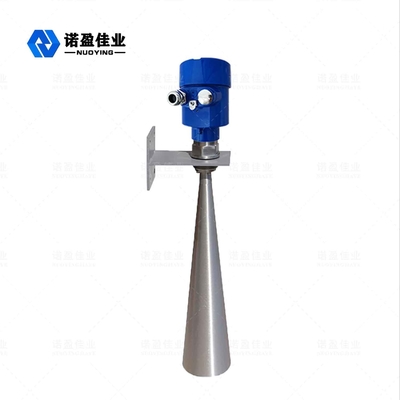

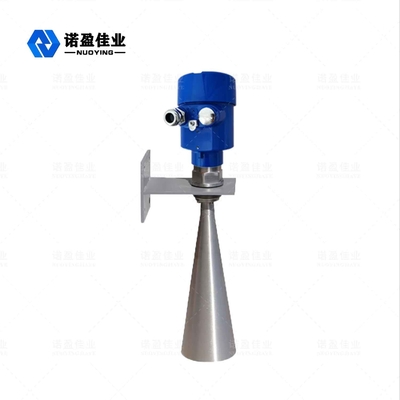

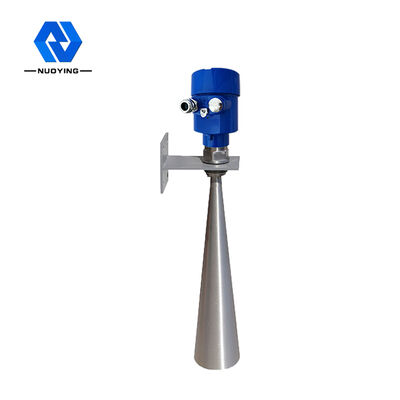

Émetteur de niveau radar NYRD-SL
Résumé
Paramètres du produit
Application typique

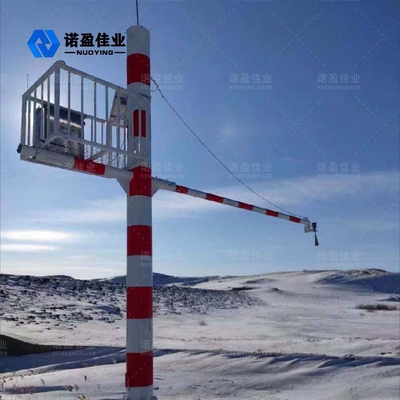

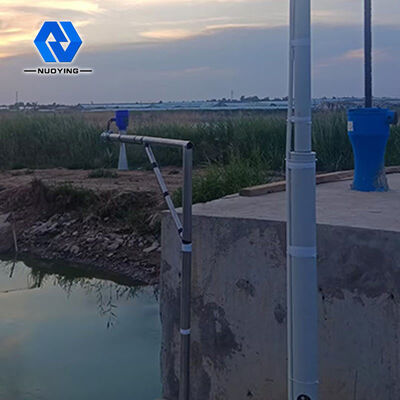

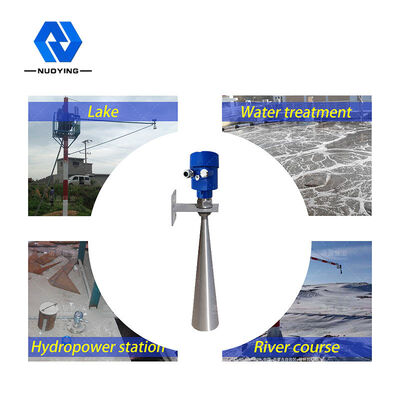

Égouts, réservoirs, rivières, lacs, basses eaux, etc.
Matériau d'antenne
316L (facultatif)
Plage de mesure
30m,80m (facultatif)
Précision de mesure
00,05% à 0,1% F.S.
Énergie électrique
24VDC ((deux lignes, quatre lignes)
Température moyenne
-40 à +80°C
Connexion de processus

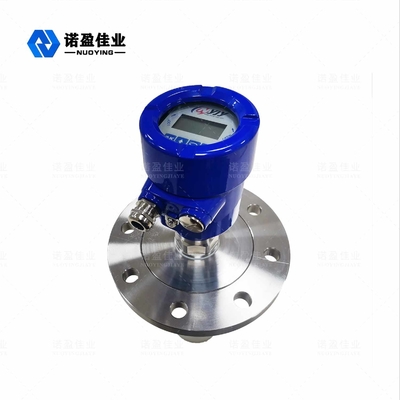

Le support, la bride (facultatif)
Pression du procédé
0.1 à 2.0 MPa
Grade résistant aux explosions
Exia II CT6 (facultatif)
Dimensions de la structure de la coque du compteur de niveau radar (unité: mm)

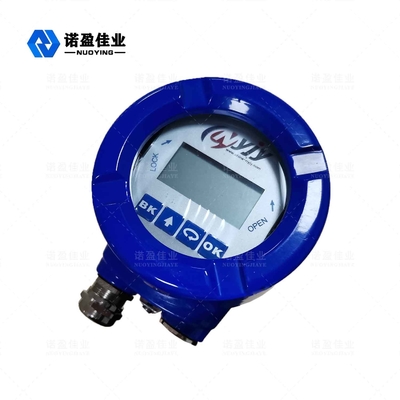

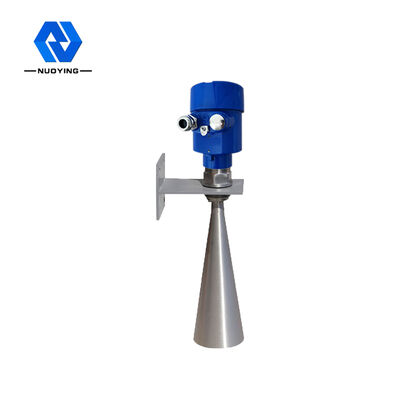

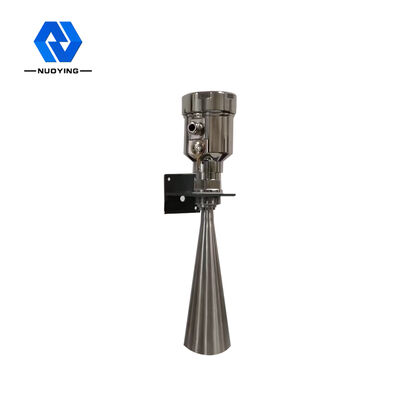

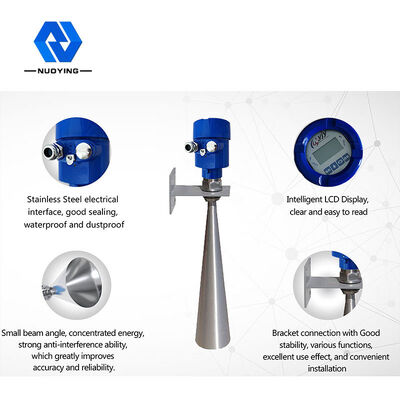

Il existe deux types de détecteurs de niveau radar: L'un est la coque en aluminium coulé et l'autre est un boîtier en acier inoxydable. aux exigences du client et à l'état du site.
Description des produits

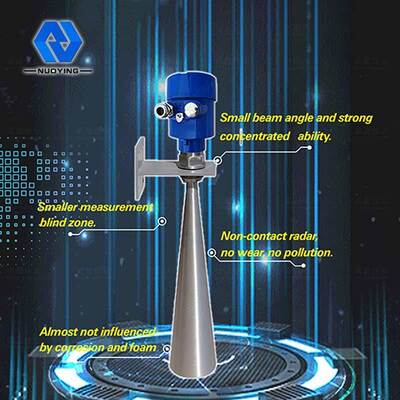

Principe de fonctionnement de l'émetteur de niveau radar NYRD-SL de 26 GHz
Le détecteur de niveau radar de la série NYRD80X est un instrument de mesure de niveau radar à haute fréquence de 26 GHz avec une distance de mesure maximale de 80 m.L'antenne de position de l'objet radar émet une impulsion de micro-ondes étroite qui est transmise vers le bas à travers l'antenneAprès que l'onde d'impulsion ait touché la surface du milieu mesuré, elle est reflétée et reprise par le système d'antenne.Le signal est transmis à la partie du circuit électronique et est automatiquement converti en signal au niveau de l'objet (parce que les impulsions se déplacent si vite, le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
Le point de mesure: surface de fond en spirale ou surface d'étanchéité de la bride.
