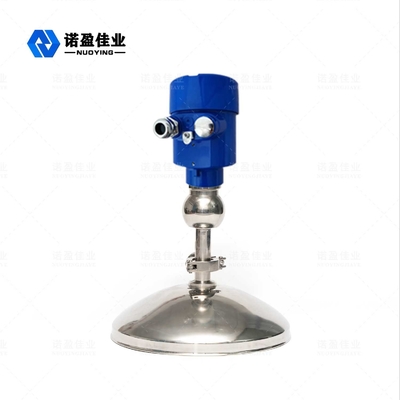

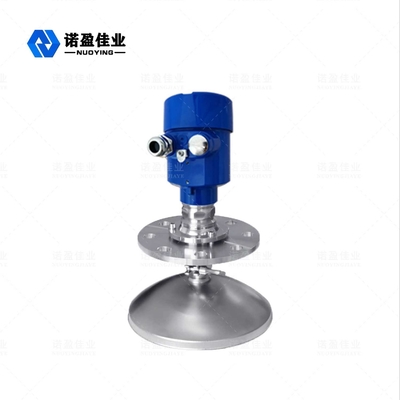

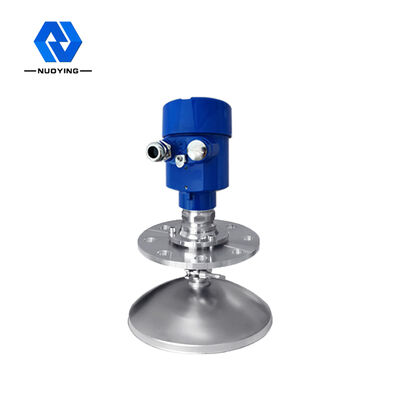

26 GHz NYRD-810 Radar d'onde de mesure haute fréquence Capteur de niveau solide Radar guidé Transmetteur de niveau acide
NYRD-810 Vue d'ensemble du produit
Description des produits
Le détecteur de niveau radar de la série NYRD80X est un instrument de mesure de niveau radar à haute fréquence de 26 GHz avec une distance de mesure maximale de 80 m. L'antenne est encore optimisée,et le nouveau microprocesseur rapide peut effectuer une analyse et un traitement du signal à plus haut débit, ce qui rend l'instrument utilisable dans la bouilloire de réaction, le bac solide et certaines conditions de mesure complexes.
Principe de fonctionnement du compteur de niveau radar 26 GHz NYRD810
L'antenne de position d'objet radar émet une impulsion de micro-ondes étroite qui est transmise vers le bas à travers l'antenne.Lorsque l'onde touche la surface du milieu mesuré, elle est reflétée et reprise par le système d'antenne.transmis à la partie du circuit électronique et automatiquement converti en signal au niveau de l'objet (parce que les impulsions voyagent si vite,le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
Le point de mesure: surface de fond en spirale ou surface d'étanchéité de la bride.
Lorsque vous utilisez le réglage du niveau radar, veillez à ce que le niveau de matériau le plus élevé ne puisse pas pénétrer dans la zone aveugle de mesure.
Paramètres du produit
Application typique
Poussière forte, gros solides
Matériau d'antenne
PTFE
Plage de mesure
20m
Connexion de processus
Fil, bride (facultatif)
Température du procédé
-40 à + 130°C
Pression du procédé
-0,1 à 0,3 MPa
Énergie électrique
24 VDC
Précision
< 0,1%F.S.
Niveau de protection
Pour la protection contre la corrosion
Dimensions de la structure de la coque du compteur de niveau radar (unité: mm)

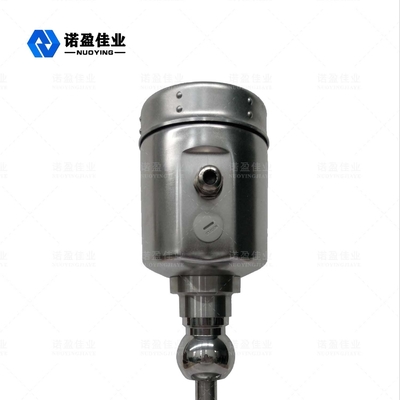

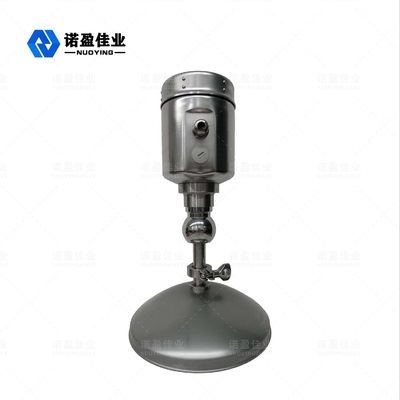

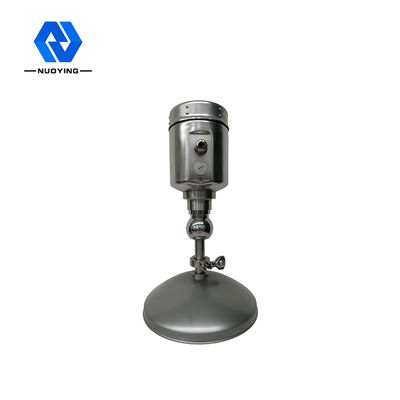

Il existe deux types de détecteurs de niveau radar: L'un est la coque en aluminium coulé et l'autre est un boîtier en acier inoxydable. aux exigences du client et à l'état du site.
