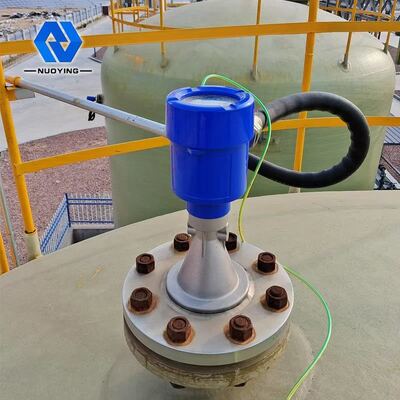

Capteur de niveau radar à ondes millimétriques haute fréquence 26 GHz NYRD-810, radar guidé, transmetteur de niveau d'acide
Aperçu du produit NYRD-810
Description des produits
Le capteur de niveau radar de la série NYRD80X est un instrument de mesure de niveau radar haute fréquence de 26 GHz avec une distance de mesure maximale de 80 m. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse et un traitement du signal à un débit plus élevé, ce qui permet d'utiliser l'instrument dans les réacteurs, les bacs à solides et certaines conditions de mesure complexes.
Principe de fonctionnement du radar de niveau NYRD810 26 GHz
L'antenne de positionnement radar émet une impulsion de micro-ondes étroite qui est transmise vers le bas à travers l'antenne. Après que l'impulsion onde touche la surface du milieu mesuré, elle est réfléchie et reçue à nouveau par le système d'antenne. Le signal est transmis à la partie circuit électronique et automatiquement converti en signal de niveau d'objet (Parce que les impulsions se déplacent si vite, le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
La référence de mesure : surface inférieure en spirale ou surface d'étanchéité de la bride.
Lors de l'utilisation de la synchronisation du niveau radar, assurez-vous que le niveau de matériau le plus élevé ne peut pas entrer dans la zone morte de mesure.
Paramètres du produit
Application typique
Forte poussière, grands solides
Matériau de l'antenne
PTFE
Plage de mesure
20m
Raccordement process
Filetage, bride (en option)
Température du process
-40~+130℃
Pression du process
-0.1~0.3MPa
Alimentation
24VDC
Précision
＜0.1%F.S
Niveau de protection
IP67
Dimensions de la structure de la coque du radar de niveau (unité : mm)
Il existe deux types de radar de niveau :

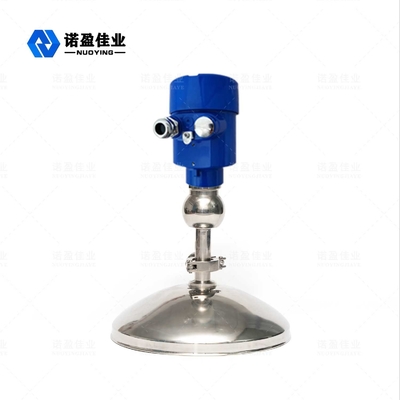

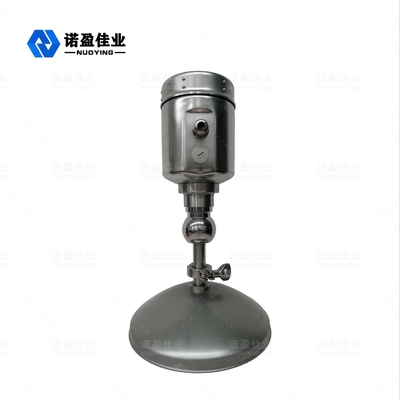

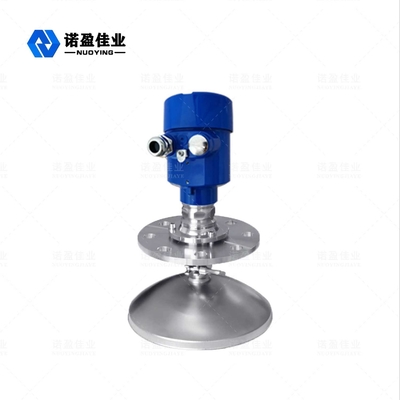

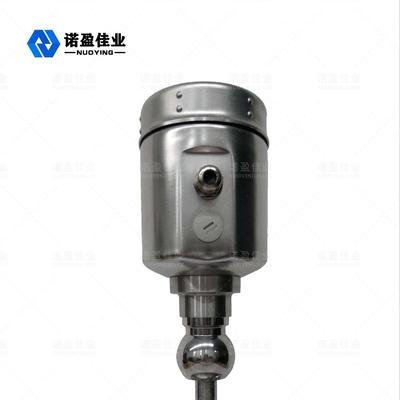

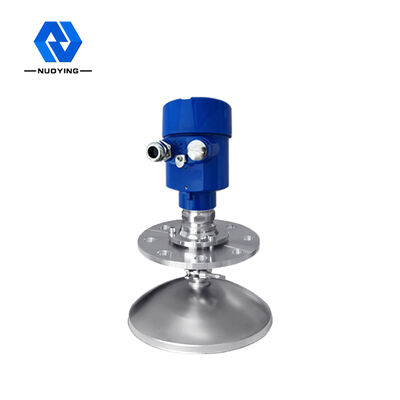

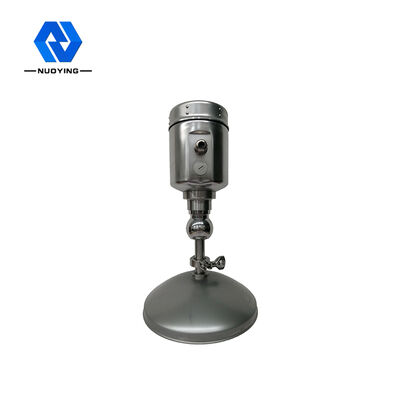

L'un est la coque en fonte d'aluminium et l'autre est un boîtier en acier inoxydable. Une conception personnalisée peut être réalisée selon
les exigences du client et les conditions du site.
