Le niveau du radar d'onde pour le liquide à forte corrosion

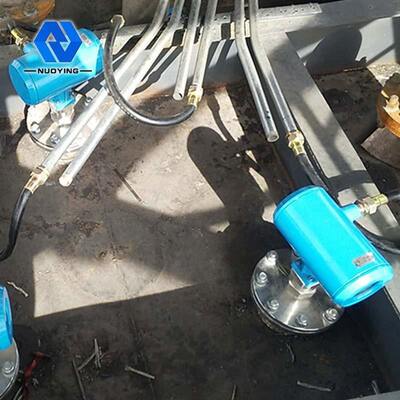

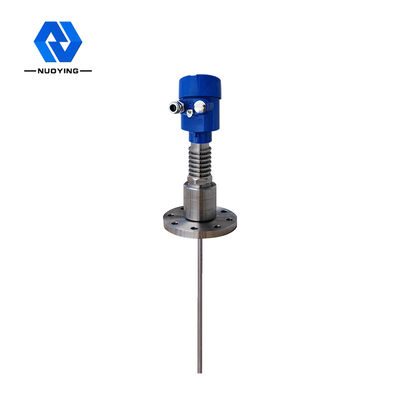

NYRD-703 émetteur de niveau radarRésumé
Paramètres du produit
Application typique
Liquide
Matériau d'antenne
304 (facultatif)
Plage de mesure
15m
Énergie électrique
24VDC ((deux lignes, quatre lignes)
Température moyenne
-40 à 500 °C
Pression du procédé
-0,1 à 4,0 MPa
Connexion de processus
Fil, bride (facultatif)
Sortie du signal
4... 20mA/HART/RS485/Modbus... Je ne sais pas où vous êtes.
Description des produits

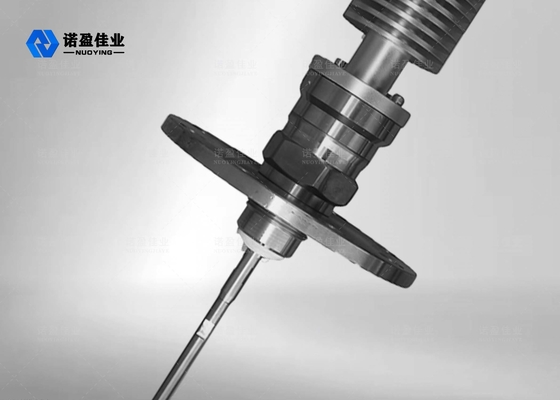

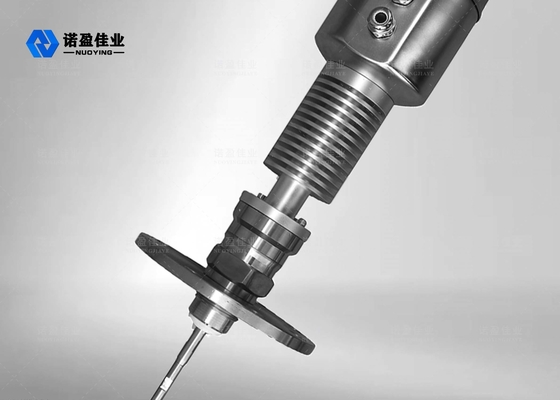

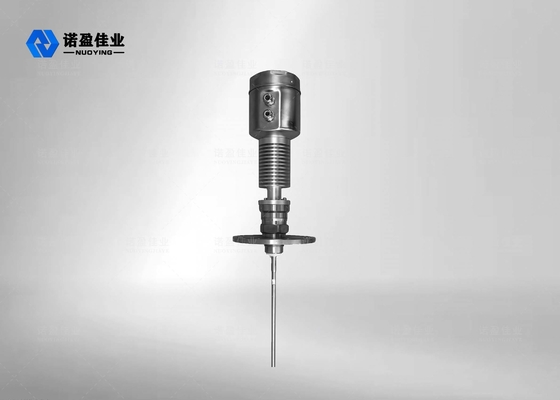

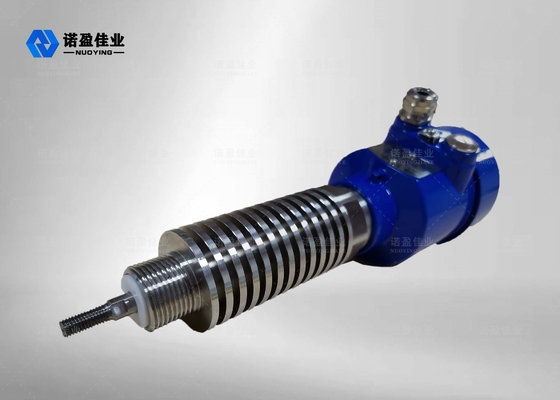

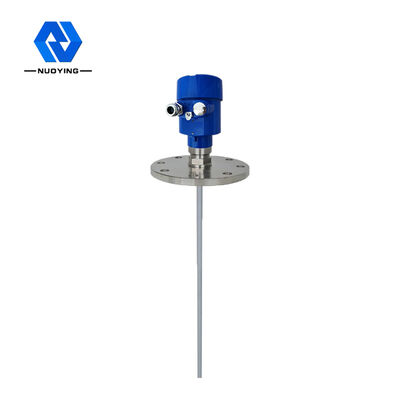

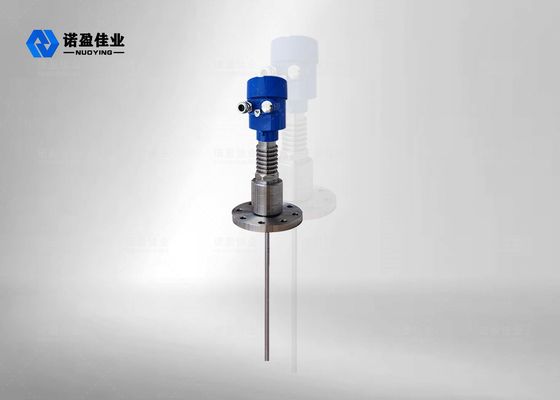

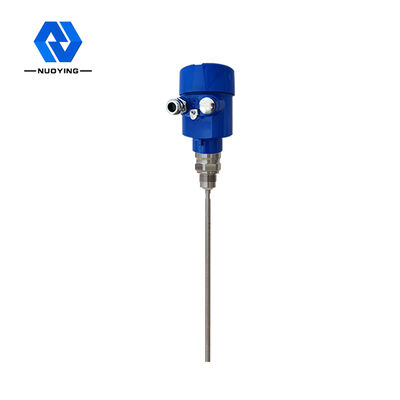

NYRD705 Principe de fonctionnement de l'émetteur de niveau radar guidé
L'impulsion de micro-ondes à haute fréquence envoyée par le radar à ondes guidées se propage le long du composant de détection (câble en acier ou tige en acier).il provoque une réflexion due à un changement soudain de la constante diélectriqueL'intervalle de temps entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré. Résultats: Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau de matériau par des composants électroniquesLa sonde envoie une impulsion à haute fréquence et se propage le long du câble ou de la barre de sonde.et le signal de distance est converti en signal du niveau du matériau. Le signal reflété est transmis au circuit électronique de l'instrument le long du câble ou de la barre.Le microprocesseur traite le signal et identifie l'écho généré par l'impulsion micro-ondes sur la surface du matériauLa reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion. La distance D de la surface du matériau est proportionnelle au déplacement de l'impulsion dans le temps T: D=C×T/2 (C est la vitesse de la lumière). Étant donné que la distance E du réservoir vide est connue, le niveau de matériau L est: L=E-D Résultats: Il est réglé en entrant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
NYRD705 Caractéristique de conception de l'émetteur de niveau radar guidé
1Le compteur de niveau radar intelligent adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'écho par découverte d'écho.une mesure plus préciseDans le même temps, le radar à ondes guidées est résistant à l'adhérence et n'est pas affecté par la température extérieure telle que la température moyenne et l'adhérence. 2.Une variété de modes de connexion de processus et de types de composants de détection rendent les radars à ondes guidées de la série 70X adaptés à diverses conditions et applications de travail complexes.Comme la température élevée, des milieux à haute pression et à faible constante diélectrique. 3Avec le mode de fonctionnement par impulsion, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.

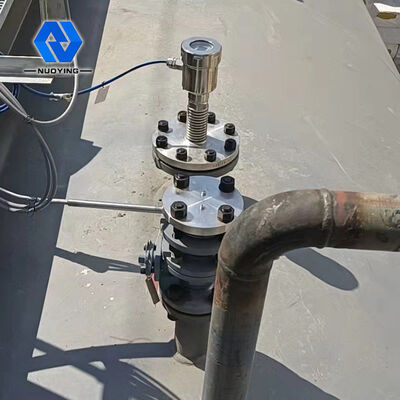

NYRD705 champ d'application des émetteurs de niveau radar guidé
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc. 2- champs pétrolifères: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, séparateurs triphasés, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc. 3- Chimique: tour de distillation de pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc. 4.Métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc. 5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, et ainsi de suite 6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de sucre brut, réservoir de stockage de pâte de tomate, réservoir de stockage de brasserie, etc. 7- Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc. de produits pharmaceutiques chinois. 8.Traitement des eaux: réservoirs, fosses, réservoirs de traitement des eaux, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc. 9.Papier: silo de matières premières, tour de stockage, tambour de séchage, silo de stockage de matières chimiques, etc. 10Autres: carrière, mine de charbon, protection de l'environnement, construction navale et autres industries.
