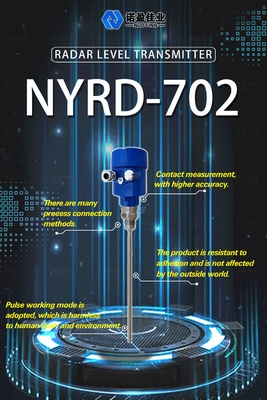

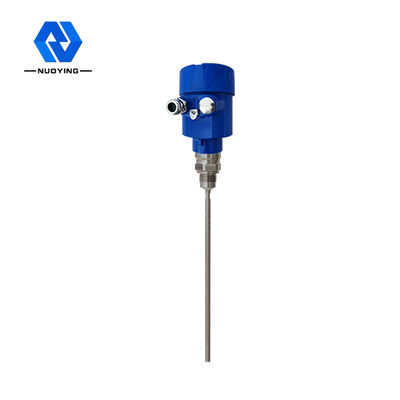

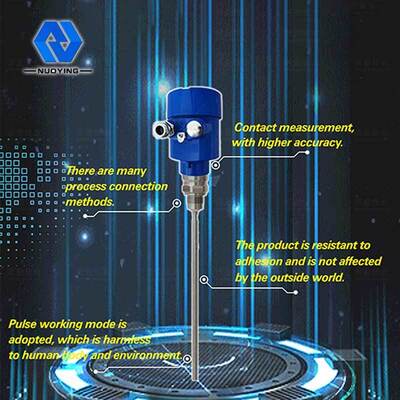

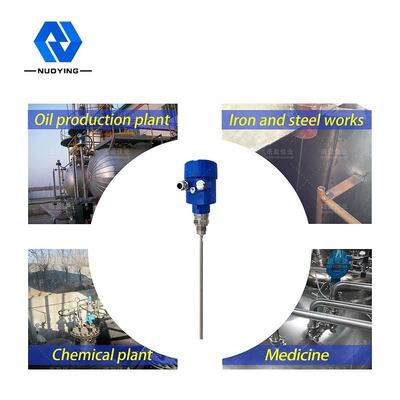

1.8GHz NYRD-702 Vente directe d'usine Radar à ondes guidées de haute précision Transmetteur de niveau avec sortie 4-20mA
Émetteur de niveau radar NYRD-702Résumé
Description des produits
NYRD702 Principe de fonctionnement de l'émetteur de niveau radar à ondes guidées
L'impulsion de micro-ondes haute fréquence émise par le radar d'onde de guidage se déplace le long de l'ensemble de détection (câble en acier ou tige en acier).la constante diélectrique change, provoquant une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est directement proportionnel à la distance du milieu mesuré.
Résultats:Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau
Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige. Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériau.La distance D de la surface du matériau est proportionnelle au trajet dans le temps T de l'impulsion: D=C×T/2 ((où C est la vitesse de la lumière) Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D
Résultats:Entrez la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F= (échelle complète) et certains paramètres d'application à régler,les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspond à une sortie de 4 à 20 mA.
Paramètres du produit

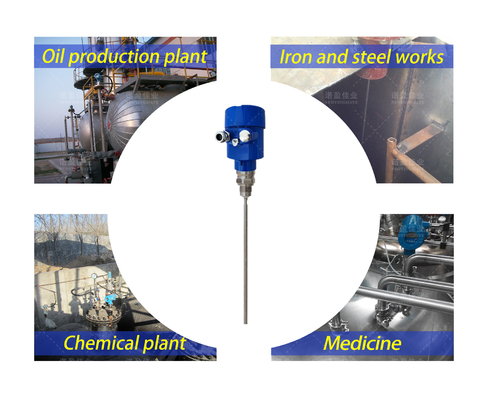

Application typique
particules liquides, poudres et solides
modèle de produit
Le numéro de référence est le NYRD-702.

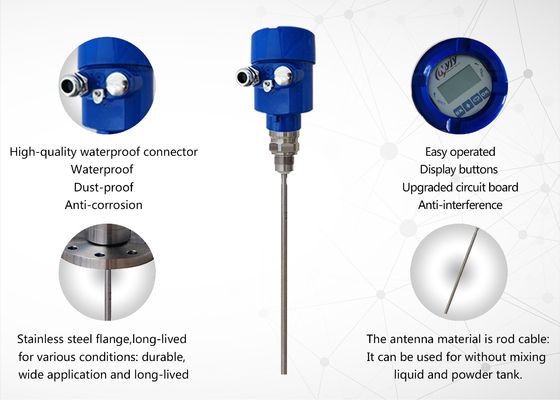

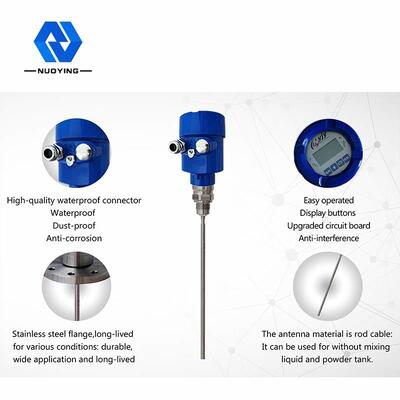

Matériau d'antenne
Rameau/304/PTFE
portée de mesure
6m
la précision
± 1 mm
Énergie
24VDC ((deux fils, quatre fils)
sortie du signal
4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire.
