1.8GHz NYRD-702 Vente directe d'usine Radar à ondes guidées de haute précision Transmetteur de niveau avec sortie 4-20mA

1.8GHz NYRD-702 Vente directe d'usine Radar à ondes guidées de haute précision Transmetteur de niveau avec sortie 4-20mA

Nom De Marque:	NUOYING
Numéro De Modèle:	Le numéro de référence:
Nombre De Pièces:	1 pièces
Prix:	$350 to $319/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

CE, SIL, ATEX

Grade:

Industriel

Garantie:

12 mois

Un accompagnement personnalisé:

Bar à cigares/salon/lobby d'hôtel, etc.

Nom de marque:

NUOYING

Application typique:

Appareil de détection des réservoirs de liquide

Précision:

00,05% à 0,1% F.S.

Alimentation:

24 Vcc

Connexion de traitement:

fil, bride (facultatif)

Température moyenne:

-40 à + 130°C

Matériel:

inoxydable

Signal de sortie:

4-20mA/0-5V/0-10V/RS485

Détails d'emballage:

60*30*30 cm

Capacité d'approvisionnement:

1000 pièces par mois

Description du produit

Vente directe d'usine NYRD-702 à 1,8 GHz, transmetteur de niveau radar à onde guidée de haute précision avec sortie 4-20 mA

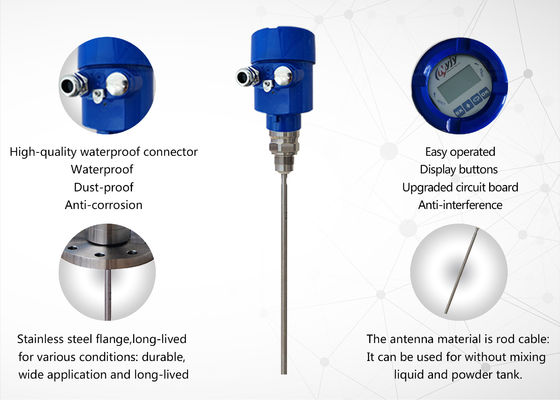

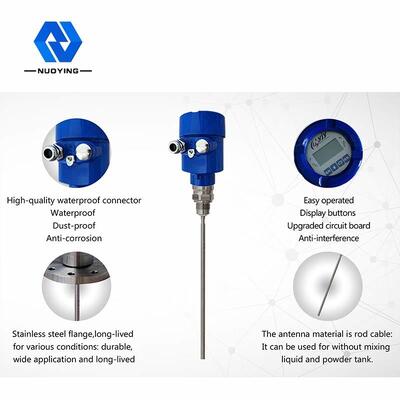

Transmetteur de niveau radar NYRD-702 Aperçu

Description du produit

Principe de fonctionnement du transmetteur de niveau radar à onde guidée NYRD702

L'impulsion radar à haute fréquence émise par le radar à onde guidée voyage le long de l'ensemble de détection (câble en acier ou tige en acier). Lorsqu'il rencontre le milieu mesuré, la constante diélectrique change, provoquant une réflexion, et une partie de l'énergie de l'impulsion est réfléchie. L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est directement proportionnel à la distance du milieu mesuré.

Entrée: Le radar à onde guidée est un instrument de mesure basé sur le principe du temps de parcours. L'onde radar se déplace à la vitesse de la lumière, et le temps de fonctionnement peut être converti en un signal de niveau par des composants électroniques. La sonde envoie des impulsions à haute fréquence qui se propagent le long de la sonde à câble ou à tige. Lorsque les impulsions rencontrent la surface du matériau, elles sont réfléchies et reçues par le récepteur de l'instrument, et le signal de distance est converti en signal de niveau.

Le signal d'impulsion réfléchi est transmis au circuit électronique de l'instrument le long de la sonde à câble ou à tige. Le
Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériau. L'identification correcte du signal d'écho est effectuée par le logiciel d'impulsion. La distance D de la surface du matériau est proportionnelle au temps de parcours T de l'impulsion : D=C×T/2 (où C est la vitesse de la lumière). Comme la distance E du réservoir vide est connue, le niveau est : L=E-D

Sortie:En entrant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir plein F= (échelle complète) et certains paramètres d'application pour le réglage, les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie 4-20 mA.

Paramètres du produit

Application typique	liquide, poudre, particules solides
modèle de produit	NYRD-702
Matériau de l'antenne	Tige/304/PTFE
plage de mesure	6m
précision	±1mm
Alimentation	24VDC (deux fils, quatre fils)
sortie de signal	4...20mA/HART/RS485/Modbus..
Température du milieu	-40~+130 ℃, -40~+250 ℃
Pression de procédé	-0.1~4.0 MPa,
liaison de procédure	filetage, bride (en option)

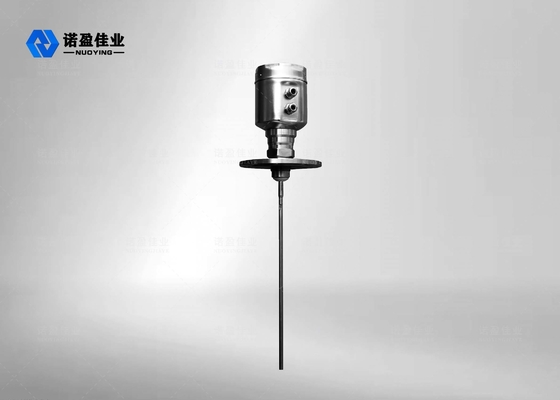

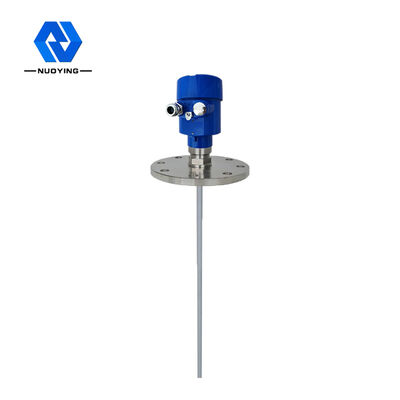

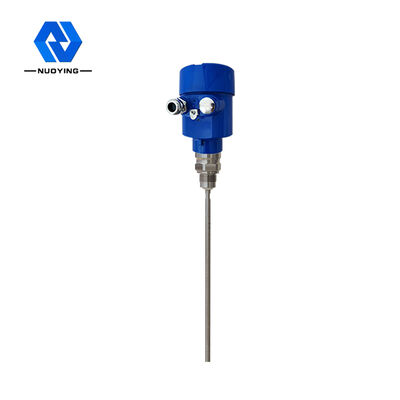

Images détaillées

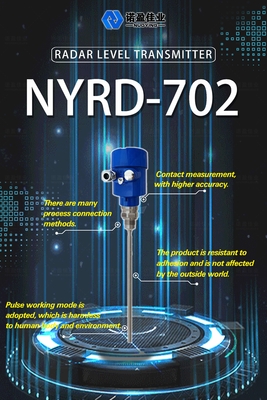

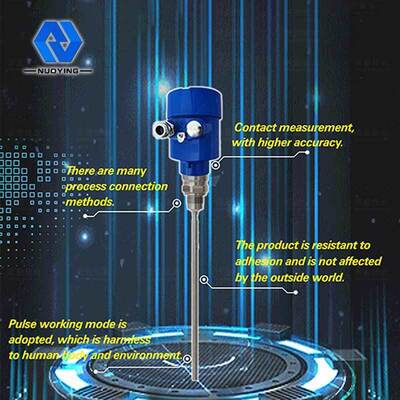

Caractéristique du produit

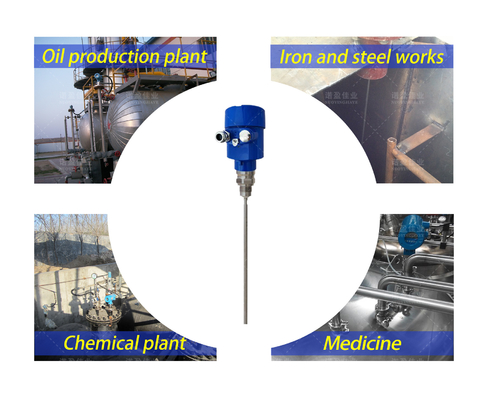

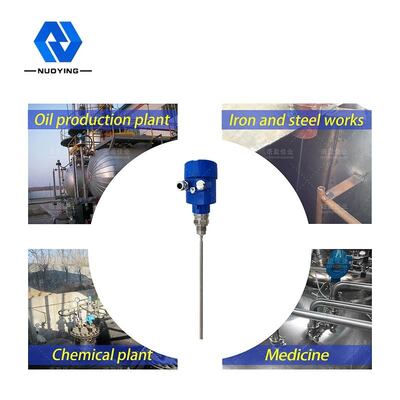

Application variée

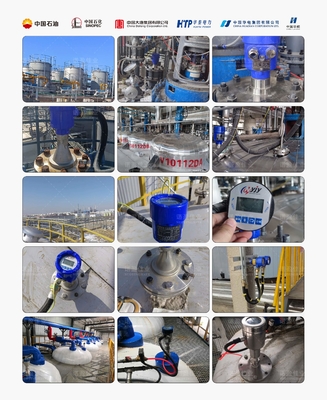

Clients coopératifs

Certificat de produit
