Le niveau du radar d'onde pour le liquide à forte corrosion
Émetteur de niveau radar NYRD-701Résumé

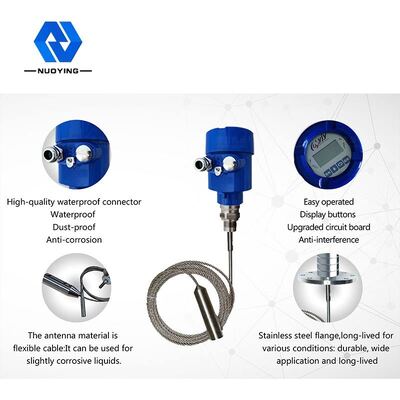

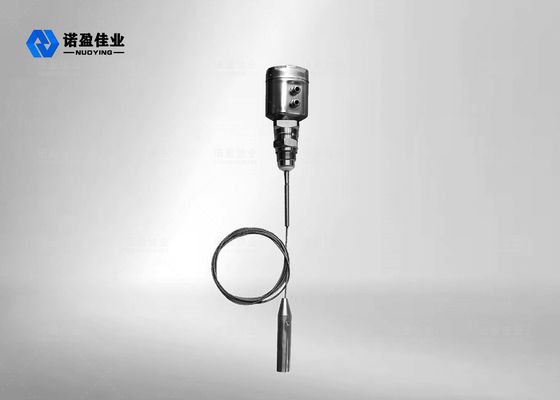

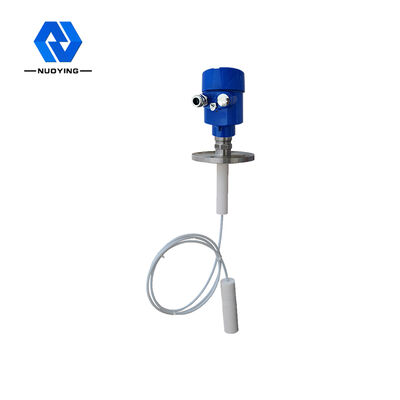

Principe de fonctionnement de 30m Radar d'onde guidée contactable Nivelemètre pour liquide à forte corrosion NYRD 701
L'impulsion micro-ondes haute fréquence émise par le radar à ondes guidées se propage le long du composant de détection (câble ou tige d'acier) et rencontre le milieu mesuré.En raison du changement soudain de la constante diélectrique, il provoque une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré..
Je suis...Le processus nput
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal au niveau de l'objet par des composants électroniquesLa sonde émet une impulsion à haute fréquence et se propage le long du câble ou de la tige.
Je vous en prie.processus de sortie
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
Caractéristiques de conceptionde30m Radar à ondes guidées contactable Nivelemètre pour liquide à forte corrosion NYRD 701

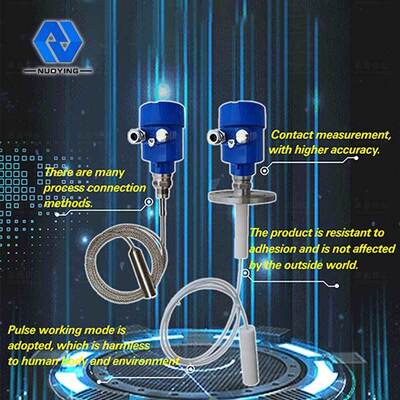

Le compteur de niveau d'objet radar à ondes guidées adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'Echo Discovery Echo, mesure par contact, haute précision de mesure,une mesure plus préciseDans le même temps, le radar à ondes guidées n'est pas affecté par l'environnement extérieur tel que la température moyenne et l'adhérence.
Le compteur de niveau d'objet radar à ondes guidées de la série 70X convient à diverses conditions de travail et applications complexes en raison des différents modes de connexion de processus et types de modules de détection.:à haute température, à haute pression et à faible constante diélectrique.
Mode de fonctionnement par impulsion, faible puissance d'émission, peut être installé dans une variété de conteneurs métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
Paramètre techniquede30m Radar à ondes guidées contactable Nivelemètre pour liquide à forte corrosion NYRD 701

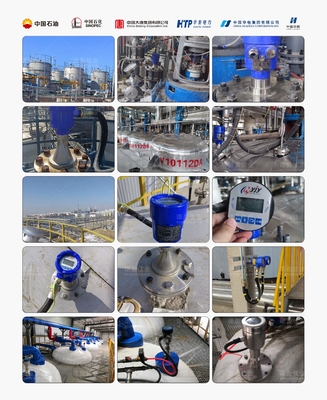

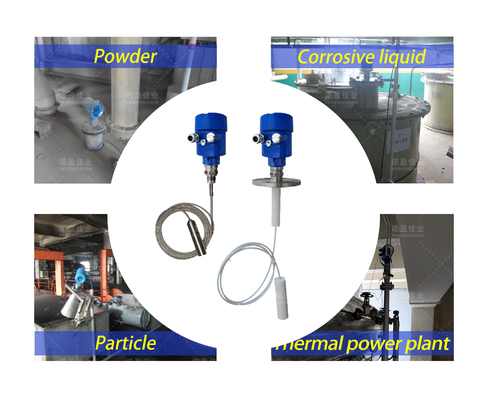

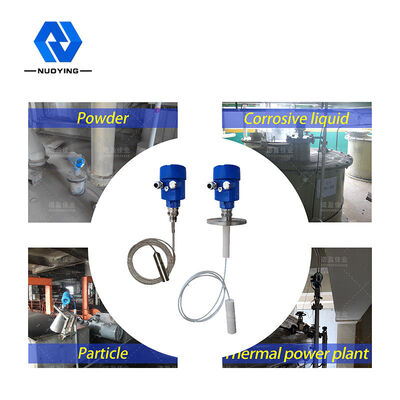

Application typique
Liquide (forte corrosion, faible constante diélectrique, adhérence, haute température et haute pression, bobine de chauffage intégrée, échelle, plaque flottante et autres occasions complexes)
Poussière ( cendres volantes, poudre de calcaire, poudre de ciment, béton et autres supports)
Solides (petites particules, grains, gravier, sable et autres supports)
Modèle de produit
Le nombre d'heures de travail est calculé en fonction du nombre d'heures de travail.

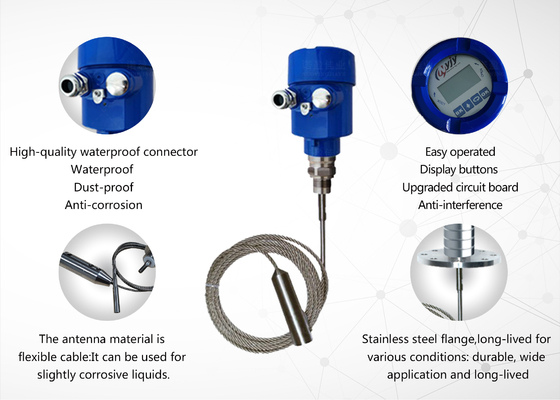

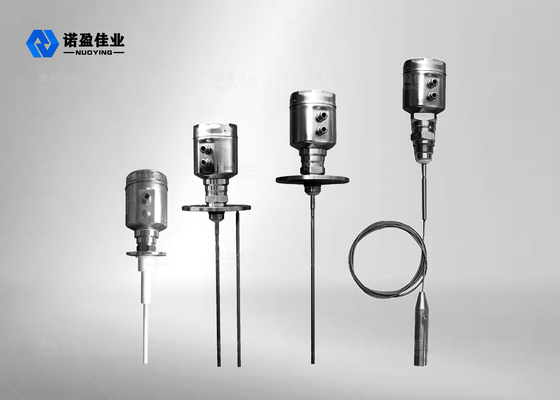

Forme de l'antenne
Type de câble, type de tige, type de câble double, type de tige double, type de tuyau de guidage
Matériau d'antenne
PTFE, 304 ou 316
Prélèvement d'échantillons par écho
55 fois /s
Plage de mesure
6 m, 30 m
Précision de mesure
00,05% à 0,1% F.S.
Énergie électrique
24VDC ((deux fils, quatre fils), 220VAC
Sortie du signal
4... 20mA/HART/RS485/Modbus... Je suis désolé.
Température du procédé
-40 à + 130 °C, -40 à + 250 °C, -40 à + 500 °C
Pression du procédé
-0,1 à 2,0 MPa, -0,1 à 4,0 MPa
Connexion de processus
Fil, support, bride, pince (facultatif)
Interface électrique
M20 × 1,5 " NPT
Grade de protection
Pour les appareils de surveillance des risques, le système d'avertissement doit être conforme aux exigences suivantes:
Grade résistant aux explosions
ExiaIICT6Ga, ExdIICT6Gb ((voir le certificat pour plus de détails)
