| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro NYRD701 |
| Nombre De Pièces: | 1 pièces |
| Prix: | $239~$259/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

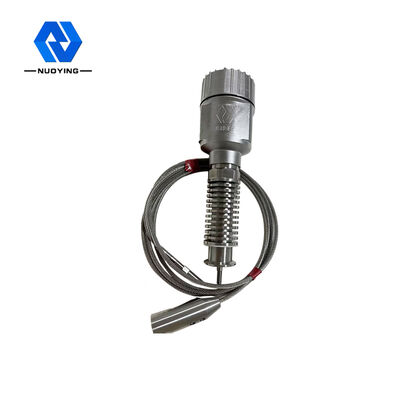

1Transmetteur de niveau de radar à ondes guidées RS485 de.8GHz avec antenne par câble et capteur de niveau de radar de précision ±1 mm
10,8 GHzVague guidéeÉmetteur de niveau radarPrincipe de fonctionnement
Résultats:
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau.
Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige.Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériauL'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion.D=C×T/2 (où C est la vitesse de la lumière). Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D
Résultats:
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
10,8 GHzVague guidéeChamps d'application des émetteurs de niveau radar
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.
2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.
3Chimique: tour de distillation du pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.
4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.
6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de brasserie, etc.
7Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc.
8Traitement de l'eau: réservoirs, fosses, réservoirs de traitement, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.
9Papier: tour de stockage, silo de stockage de matières chimiques, etc.
10Autres: carrière, protection de l'environnement, construction navale et autres industries.
10,8 GHzVague guidéeÉmetteur de niveau radarParamètres techniques
| Modèle de produit | Le numéro NYRD701 |
| Application typique |
Liquides, poudres, particules solides |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à câble souple |
| Plage de mesure | 30m |
| Précision de mesure | ± 1 mm |
| Énergie électrique | 24 VDC (deux fils, quatre fils)) |
| Température moyenne | -40 à + 130°C, -40 à + 250°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

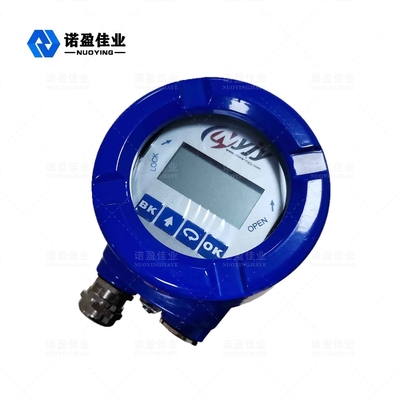

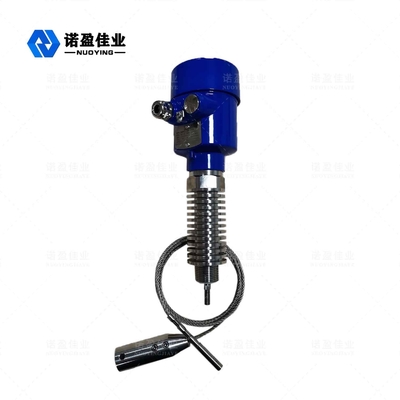

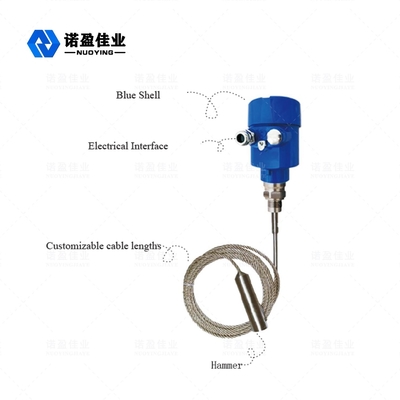

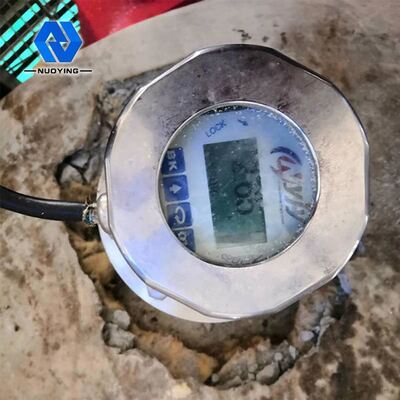

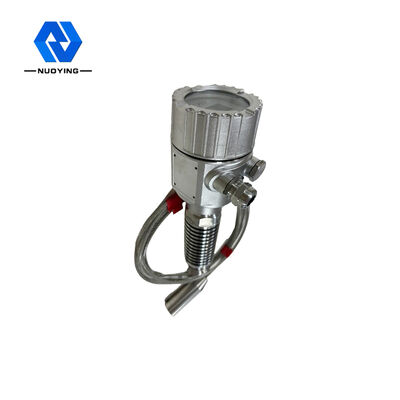

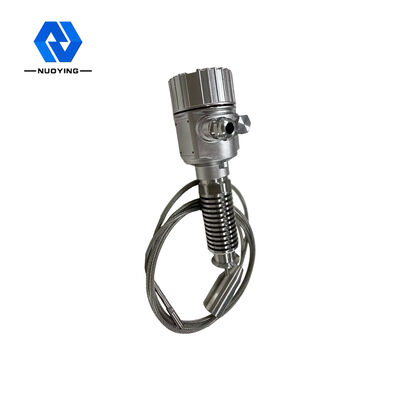

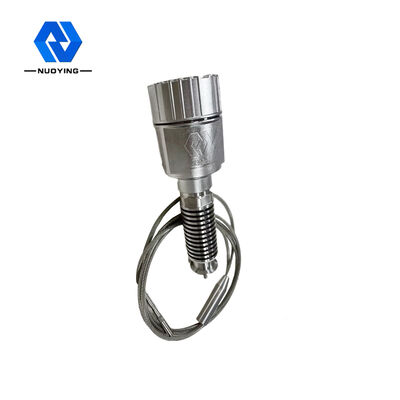

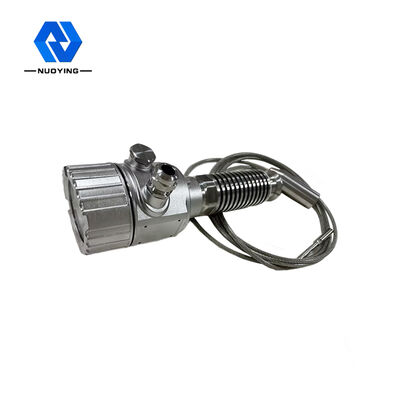

10,8 GHzVague guidéeTransmetteur de niveau radar Images connexes
