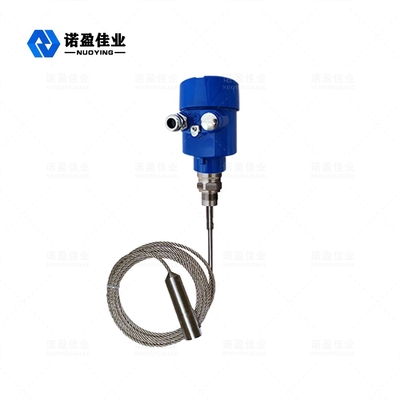

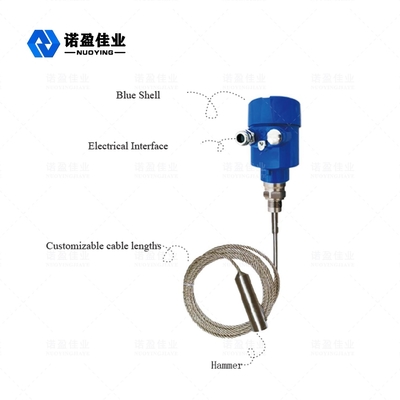

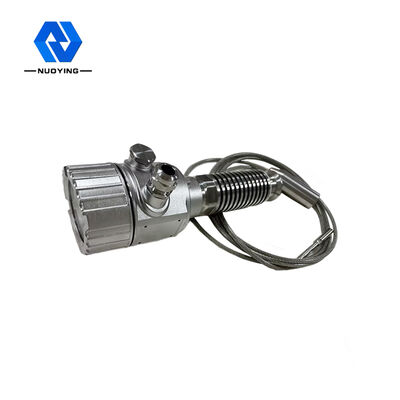

Vente directe d'usine NYRD701 Émetteur à haute précision de haute précision à ondes guidées de 1,8 GHz, mesureur de niveau radar, avec sortie de 4 à 20 mA

Vente directe d'usine NYRD701 Émetteur à haute précision de haute précision à ondes guidées de 1,8 GHz, mesureur de niveau radar, avec sortie de 4 à 20 mA

NYRD701 à 1,8 GHzVague guidéeÉmetteur de niveau radarPrincipe de fonctionnement

L'impulsion de micro-ondes à haute fréquence émise par le radar d'onde de guidage se déplace le long de l'ensemble de détection (câble en acier ou tige en acier).la constante diélectrique change, provoquant une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est directement proportionnel à la distance du milieu mesuré.

Résultats:
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau.

Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige.Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériauL'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion.D=C×T/2 (où C est la vitesse de la lumière). Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D

Résultats:
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.

NYRD701 à 1,8 GHzVague guidéeÉmetteur de niveau radarCaractéristiques du design

• L'émetteur de niveau radar à ondes guidées adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'écho Echo Discovery.La mesure de contact a une grande précision et une mesure plus préciseEn même temps, antiadhérence radar à ondes guidées, non affectée par la température moyenne, l'adhérence et autres environnements extérieurs.

• L'émetteur de niveau radar à ondes guidées de la série 70X convient à diverses conditions et applications de travail compliquées, telles que des températures élevées, une pression élevée et une petite constante diélectrique, etc..

• Mode de fonctionnement par impulsion, faible puissance d'émission, peut être installé dans une variété de récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.

NYRD701 à 1,8 GHzVague guidéeChamps d'application des émetteurs de niveau radar

1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.

2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.

3Chimique: tour de distillation du pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.

4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.

5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.

6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de brasserie, etc.

7Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc.

8Traitement de l'eau: réservoirs, fosses, réservoirs de traitement, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.

9Papier: tour de stockage, silo de stockage de matières chimiques, etc.

10Autres: carrière, protection de l'environnement, construction navale et autres industries.

NYRD701 à 1,8 GHzVague guidéeÉmetteur de niveau radarParamètres techniques

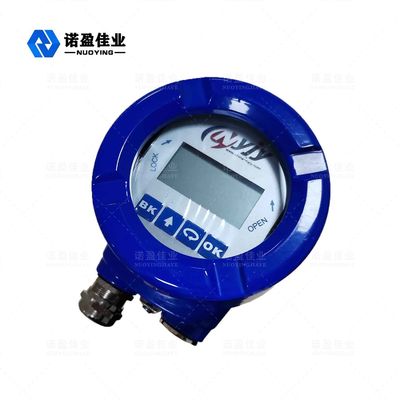

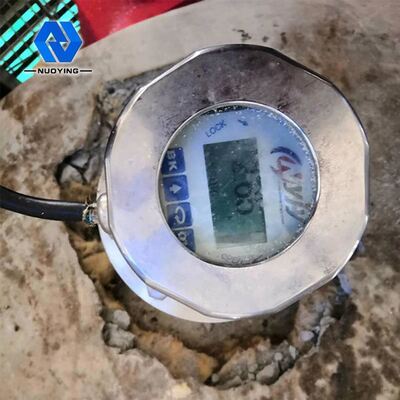

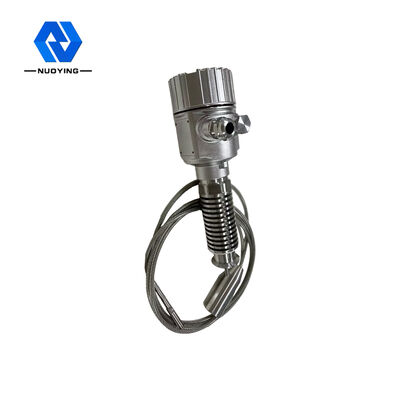

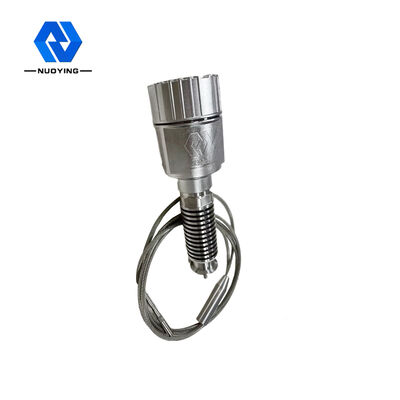

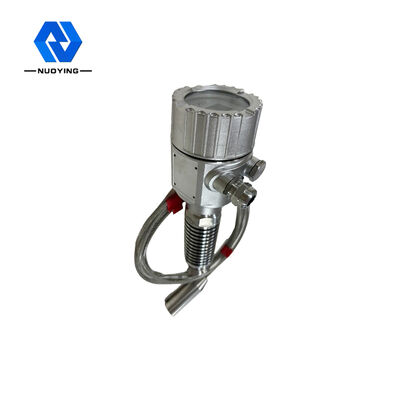

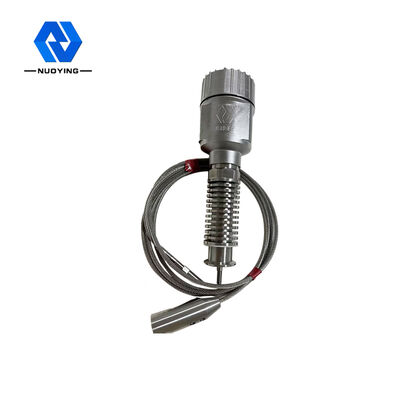

NYRD701 à 1,8 GHzVague guidée Transmetteur de niveau radar Images connexes
