Jauge de niveau d'admission RF résistante aux hautes températures, contrôleur de niveau anticorrosion et antidéflagrant

Jauge de niveau d'admission RF résistante aux hautes températures, contrôleur de niveau anticorrosion et antidéflagrant

Nom De Marque:	NUOYING
Numéro De Modèle:	NYSP-M
Nombre De Pièces:	1 PCS
Prix:	$129 to $529/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

CE, SIL, ATEX

Grade:

Industriel

Garantie:

12 mois

Un accompagnement personnalisé:

OEM, ODM

Nom de marque:

NUOYING

Application typique:

liquides corrosifs ou conducteurs, liquides visqueux

Précision de mesure:

0,05% ~ 0,1% FS

Alimentation:

24 Vcc

Connexion au processus:

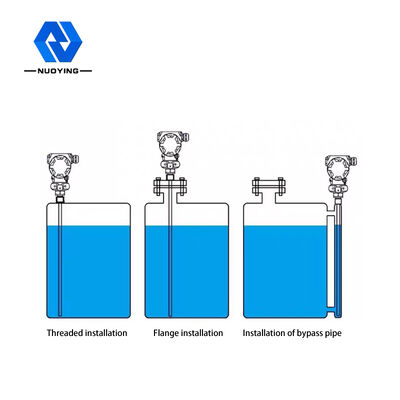

Le fil BSPT de 3/4" (standard), méthode Installation bleue (facultatif)

Température moyenne:

-40~+260℃

Transformation de la pression:

-0,1 ~ 4.0MPA

Sortie de signal:

4 ... 20MA / HART / RS485 / MODBUS ...

Degré de protection:

IP 65, IP 67, IP 68 (facultatif)

Détails d'emballage:

40*30*30CM

Capacité d'approvisionnement:

1000 pièces par mois

Description du produit

Sonde de niveau à capacité RF résistante aux hautes températures, contrôleur de niveau anti-corrosion et antidéflagrant

Nuoying NYSP-MDétecteur de niveau à capacité radiofréquence Vue d'ensemble

Description du produit

Principe de fonctionnement du transmetteur de niveau à capacité RF NYSP-M

La technologie de mesure de conductivité RF est une technologie de mesure de niveau présentant des avantages uniques. Bien que le concept soit similaire à celui de la technologie de mesure capacitive générale, la technologie de conductivité RF intègre un circuit de pilotage-blindage et un circuit hacheur dans l'unité électronique, permettant ainsi une mesure séparée de l'impédance et de la résistance capacitive. L'impédance et la réactance de tout élément suspendu sont calculées selon les lois de la physique comme étant de magnitude égale, de sorte que l'effet de l'élément suspendu peut être mesuré et éliminé de la sortie totale par déphasage du circuit oscillateur.
La sonde du détecteur de niveau à conductivité RF est installée dans le réservoir et le changement du signal RF causé par le changement de niveau est obtenu par la sonde. L'extrémité de blindage piloté de la sonde empêche le courant RF de former une boucle à travers le matériau suspendu, garantissant ainsi la précision de la mesure.
La technologie de mesure de conductivité RF est une technologie de mesure de niveau de liquide présentant des avantages uniques. Bien que le concept soit similaire à la technique de mesure capacitive générale, la technique de conductivité RF intègre un circuit de blindage de commande et un circuit hacheur dans l'unité électronique, de sorte que l'impédance et la résistance capacitive peuvent être mesurées séparément. L'impédance et la réactance de tout élément suspendu sont calculées selon les lois de la physique et sont de magnitude égale, de sorte que l'effet de l'élément suspendu peut être mesuré et éliminé de la sortie totale par le déphasage du circuit oscillateur.
La sonde du détecteur de niveau de liquide à conductivité radiofréquence est installée dans le réservoir de stockage, et le changement du signal radiofréquence causé par le changement du niveau de liquide est obtenu par la sonde. Le blindage piloté de la sonde empêche le courant RF de boucler à travers le matériau suspendu, garantissant des mesures précises.

Caractéristique de conception du transmetteur de niveau à capacité RF NYSP-M

1. Anti-adhérence : La conception unique du circuit de blindage piloté améliore les performances anti-adhérence.
2. Plage d'alimentation : plage de fonctionnement de l'alimentation : 13 ~ 35VDC.
3. Adaptabilité : Température du processus de la sonde : -100 ℃ ~ 800 ℃ ; mesure sans zone morte, peut être utilisée dans des occasions de mesure horizontale de plus de dix centimètres, voire quelques centimètres, avec une large plage de mesure ; la plage de mesure maximale allant jusqu'à des centaines de mètres, voire des centaines de mètres ; la mesure d'interface de matériaux visqueux est le grand avantage de l'instrument.
4. Stabilité : La sortie est stable et fiable, et résiste à l'influence des cendres volantes, du blanking, de la vapeur d'eau,
cristallisation et paraffinage.
5. Sans entretien : pas de pièces mobiles, pas de pièces faciles à user, pas besoin de nettoyage, d'entretien, de mise en service fréquents.

Domaine d'application du transmetteur de niveau à capacité RF NYSP-M

1. Alimentation : usines de jus, laiteries, réservoirs de stockage de concentré de tomate, réservoirs de stockage de brasserie, etc.
2. Produits pharmaceutiques : réservoirs de stockage de produits pharmaceutiques intermédiaires, séparateurs, cuves de fermentation, etc.
3. Traitement de l'eau : réservoirs, fosses septiques, réservoirs de traitement de l'eau, bassins de décantation, puits profonds, réseaux d'eau potable, etc.
4. Autres : protection de l'environnement, champs pétrolifères, métallurgie, construction navale et autres industries.

Paramètres du produit

Application typique	Liquide conducteur, interface, montage séparé
Type de sonde	Câble flexible isolé PTFE (en option)
Précision de mesure	0,05%-0,1%F.S
Alimentation	24VDC (deux fils, quatre fils)
Température du milieu	-40~+260℃
Raccordement au processus	Filetage 3/4" BSPT (standard) montage par bride (en option)
Pression du processus	0,1~4,0MPa
Indice de protection contre les explosions	Exia II CT6 (en option)
