Transmetteur de niveau d'admission RF 120m capteur de niveau de Type d'admission 13-35vDC

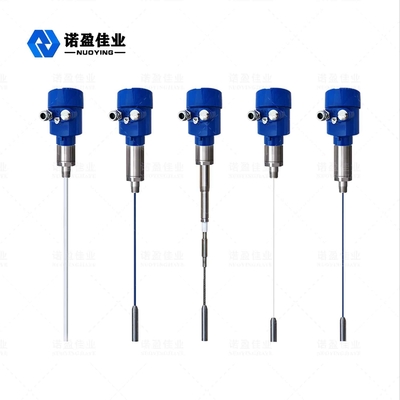

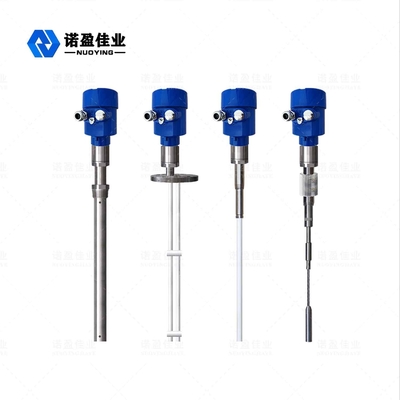

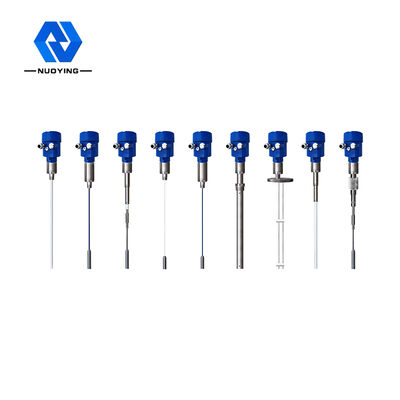

Compteur de niveau d'admission RF NYSP-Z

Le mesureur de niveau d'admission RF NYSP-Z est un produit de mesure de niveau continu basé sur le principe d'admission de radiofréquence.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large application.Par rapport à l'indicateur de niveau capacitif traditionnel, la conception modulaire peut réaliser le réglage de l'instrument de manière succincte et pratique.Une fois le réglage terminé, il peut être utilisé normalement et sans entretien à vie.Permet aux utilisateurs de comprendre intuitivement le fonctionnement de l'équipement et de traiter les problèmes en temps opportun, de manière sûre et fiable dans des domaines industriels complexes.

Niveau d'admission RF MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Admission Rf Niveau Mètreen fonctionnement Principe

La technologie de mesure d'admittance par radiofréquence est une sorte de technologie de mesure de niveau de matériau avec des avantages uniques.Bien que le concept de mesure capacitive soit similaire à celui de la technologie de mesure capacitive conventionnelle, la technologie d'admittance RF ajoute un circuit Driving-Shield et un circuit hacheur à la cellule électronique, de sorte qu'elle peut mesurer l'impédance et la réactance capacitive séparément.Après avoir traversé les lois de la physique, on peut obtenir que l'impédance et la réactance de capacité de tout matériau suspendu sont égales, de sorte que l'effet du matériau suspendu peut être mesuré et que le déphasage du circuit oscillant est traversé, ce qui est éliminé de la production totale.
La sonde du compteur de niveau d'admission RF est installée dans le réservoir de stockage, et le changement de signal RF causé par le changement de niveau de matériau est obtenu par la sonde.L'extrémité de blindage d'entraînement de la sonde peut empêcher le courant RF de former une boucle à travers le matériau de suspension, ce qui garantit la précision de la mesure de l'instrument.

Admission Rf Niveau MètreCaractéristiques de conception

◎ La conception unique du circuit Driving - Shields peut améliorer la capacité à résister à la pendaison
◎Pas de mesure de zone morte, peut être appliqué à plus de dix ou même quelques occasions de mesure de niveau en cm
◎La sortie de la stable et fiable, cendres volantes, masquage, vapeur d'eau, cristallisation, cire
◎Aucune activité, aucune pièce d'usure facile, souvent sans nettoyage et entretien, débogage

◎Matériau anti-pendaison : la conception unique du circuit Driving-Shield améliore la capacité de suspension des fourmis.
◎Plage d'alimentation : zone de travail électrique : 13-35 VDC
◎AdaptabilitérTempérature du procédé de la sonde : -100 °C 〜800 °C.Pas de mesure de zone morte, peut s'appliquer à une dizaine de centimètres voire quelques centimètres d'occasions de mesure de niveau de matière à un grand nombre de distance La plage de mesure maximale peut être de plusieurs centaines de mètres, voire plusieurs centaines de mètres, La mesure d'interface de matière visqueuse est un grand avantage de l'instrument..
◎Stabilité : Sortie stable et fiable, résistance aux cendres volantes, au masquage, à l'humidité, à la cristallisation, à l'effet cire
◎Sans entretien : pas de mouvement, pas de pièces d'usure, pas besoin de nettoyage régulier, d'entretien, de mise en service

Admission Rf Niveau MètreExigences d'installation

Méthode d'installation standard

• La partie de mesure efficace de la sonde ne peut pas toucher la paroi du réservoir.La distance de la paroi du réservoir L est supérieure à 600 mm.
• Lorsqu'il y a une forte agitation dans le réservoir, l'extrémité inférieure de la sonde doit être fixée et la sonde doit être tenue à l'écart du mélangeur pour assurer la sécurité
• L'instrument doit être mis à la terre de manière fiable
• La sonde ne peut pas être installée dans la buse de remplissage (ou la fente) et tout autre flux de matériau directement à travers l'endroit.Si ce n'est pas possible, installez une cloison entre la sonde et la buse (ou fente) de remplissage.
• L'espace d'installation doit être pris en compte lorsque la sonde à tige dure de l'instrument est installée.La sonde de câble doit être redressée après l'installation pour éviter tout court-circuit avec la paroi du réservoir
• L'installation doit être très prudente pour ne pas endommager l'isolation de la sonde.L'extrémité centrale et la couche de blindage de la sonde ne doivent pas être en contact avec l'interface d'installation ou la paroi du vaisseau, et éviter l'usure mécanique de la sonde avec l'interface d'installation, la paroi du conteneur, le matériau, etc. pendant l'utilisation de la sonde
• Le tuyau de protection de l'instrument ne doit pas contenir d'eau stagnante, sinon cela mettrait en danger l'électronique de l'instrument

Niveau d'admission RF MètreConnections electriques

• Un câble avec la certification appropriée est recommandé.
• Avec des câbles gainés, le blindage doit être connecté à la fois au plancher de l'instrument et à l'alimentation de la salle de contrôle
• Les dimensions de diamètre de câble sont recommandées entre 6 et 12 nnn pour assurer les performances d'étanchéité de l'entrée.

Connexion système

L'indicateur de niveau d'admission de radiofréquence est un instrument à sécurité intrinsèque.Pour les situations dangereuses, il est nécessaire d'installer une porte de sécurité authentifiée sur le circuit d'alimentation de l'instrument.Une connexion à une ou deux portes peut être utilisée, mais le mode de connexion est différent.
