Type d'admission IP67 fil de vis à quatre fils du commutateur 120m de niveau pour le puits profond

NYSP-Z20 Soft RopeRf Compteur de niveau d'admission Transmetteur de niveau de mesure surdimensionné à puits profond

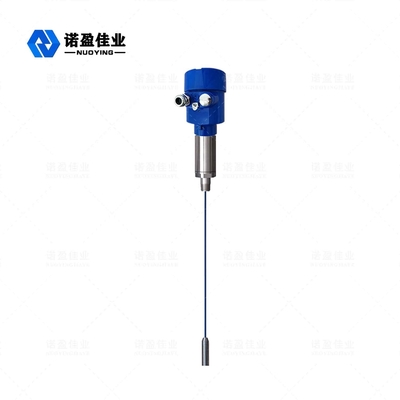

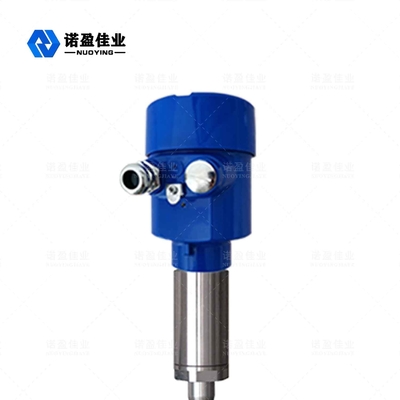

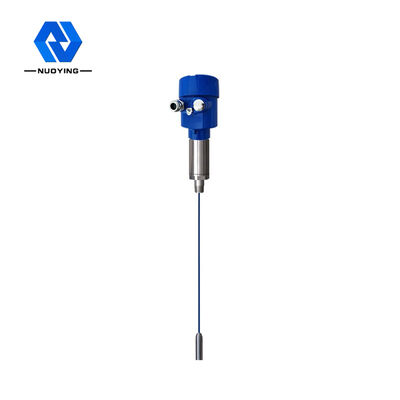

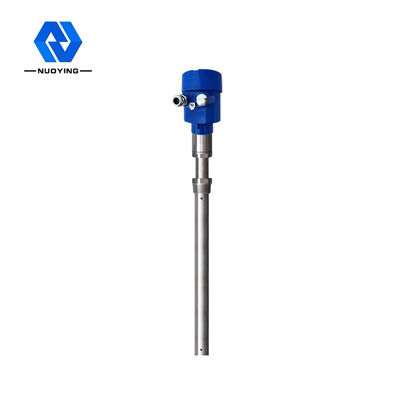

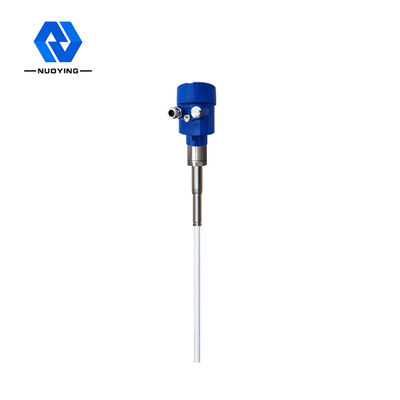

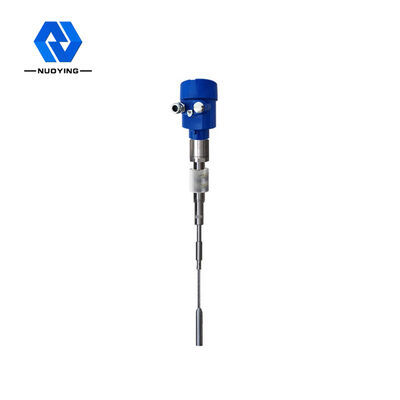

Compteur de niveau d'admission RF NYSP-Z20

Le compteur de niveau d'admission NYSP-Z20 Rf est basé sur le principe des produits de mesure de niveau d'admission de radiofréquence en continu. Le produit a une stabilité élevée, une sensibilité élevée et de larges applications, etc. Comparé au compteur de niveau de matériau capacitif traditionnel, l'utilisation d'une conception modulaire , peut être concis et réaliser facilement que l'ensemble d'instruments, une fois réglé, peut être une utilisation normale et une maintenance gratuite à vie. Permet aux utilisateurs de comprendre intuitivement l'état de fonctionnement de l'équipement et de traiter les problèmes dans le temps, dans les occasions industrielles complexes comme ainsi que sûr et fiable.

Niveau d'admission RF MètreParamètre technique

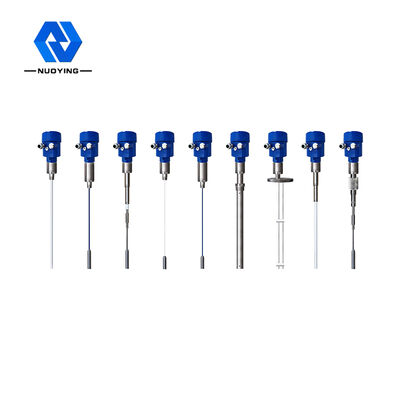

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Admission Rf Niveau MètreCaractéristiques de conception

◎ La conception unique du circuit Driving - Shields peut améliorer la capacité à résister à la pendaison
◎Pas de mesure de zone morte, peut être appliqué à plus de dix ou même quelques occasions de mesure de niveau en cm
◎La sortie de la stable et fiable, cendres volantes, masquage, vapeur d'eau, cristallisation, cire
◎Aucune activité, aucune pièce d'usure facile, souvent sans nettoyage et entretien, débogage

Admission Rf Niveau MètreExigences d'installation

Instructions d'installation

(1) la sonde du compteur et l'autre sonde doivent avoir suffisamment d'espace, la proposition est supérieure à 600 mm, voir "1" et "2", "2" et "3" sur l'image.
(2) il doit y avoir un espace suffisant entre la sonde de l'instrument et le port d'alimentation, et la proposition est supérieure à 600 mm, comme indiqué sur la fig.1. Sinon, l'instrument ne fonctionnera pas correctement.
Voir "4" sur la photo.
(3) la sonde ne peut pas atteindre le fond du réservoir. Voir la sonde "4" trop longue. Elle doit être raccourcie. Sinon, l'instrument ne fonctionnera pas correctement.
(4) l'extrémité inférieure de la sonde ne peut pas entrer dans la plage de cône de la sortie du cône. Voir "5" sur la figure, une telle installation, la capacité de tension du matériau à cet endroit
Facile d'endommager la sonde ou d'endommager le toit.
(5) assurez-vous qu'il y a une distance suffisante entre les matériaux qui sont attachés aux silos et aux silos, et que la proposition est supérieure à 600 mm, comme indiqué sur la fig.2. C'est trop près du mur, détective
La moindre oscillation de la tête entrera en contact avec le matériau sur le mur ou le mur, ce qui empêchera l'instrument de fonctionner correctement, comme illustré à la FIG.6.
(6) voir "6)" sur l'image, l'installation latérale, également appelée installation de type canne à pêche, ne recommande pas une telle installation.

FIGUE.4 détails du fond du réservoir sont les suivants :
La sonde de la figure A doit être redressée pour éviter de heurter le mur.
La sonde de la figure B est trop longue et doit être tronquée. Contactez le fabricant à court terme.
