Détails sur le produit:
|
Matériau de l'antenne: | 、 304 DU、 PTFE DE PVC DE、 DE PP | Application typique: | liquide (pas d'agitation, de mousse, de volatilisation, etc.) |
---|---|---|---|
Surface de pression de processus: | - 0.1~0.1MPa (pression normale) | Précision de la température: | -20~+70℃ |
Modèles de produits: | NYCSUL-501 | De type sondeur: | Intégré |
Établissement de la sortie: | Arrangement de limite supérieure, arrangement de limite inférieure | Plage de mesure: | 0-20m |

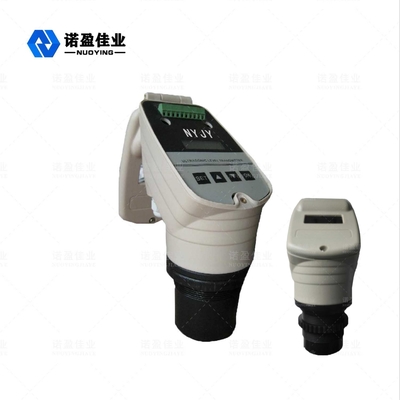

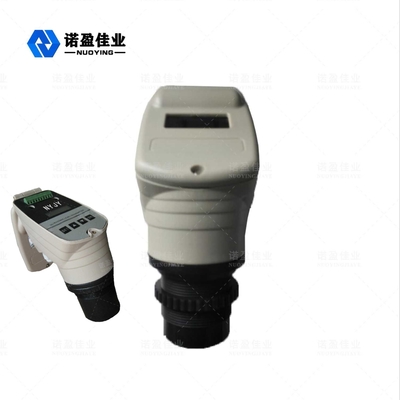

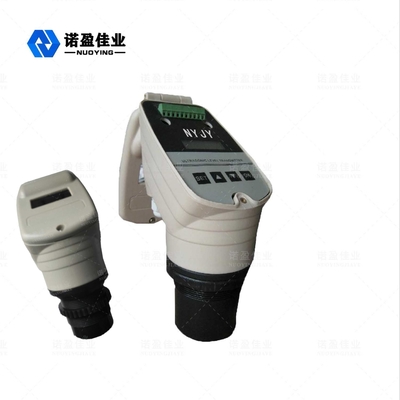

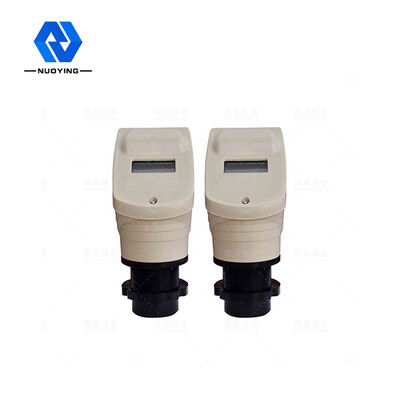

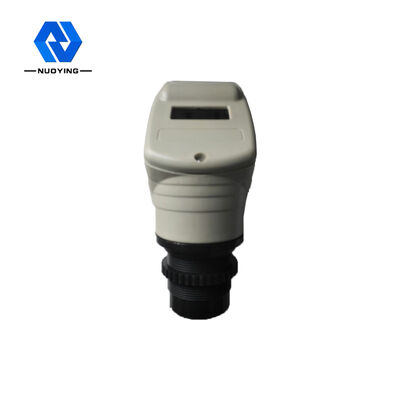

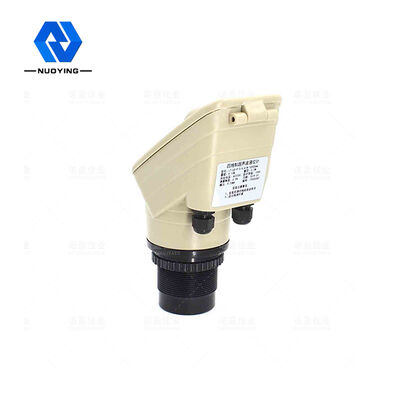

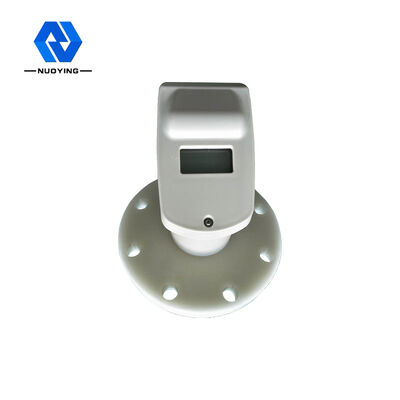

NYCSUL-501 Indicateur de niveau à ultrasons d'excellentes performances
NYCSUL-501Indicateur de niveau à ultrasons Principe de fonctionnement
La jauge de niveau à ultrasons est installée sur le dessus du conteneur.Sous le contrôle de l'unité électronique, la sonde envoie un faisceau d'impulsions ultrasonores à l'objet à mesurer.L'onde sonore est réfléchie par la surface de l'objet et une partie de l'écho réfléchi est reçue par la sonde et convertie en signaux électriques.Le changement de niveau est déterminé en fonction de la différence de temps entre la transmission de l'onde ultrasonore et la réception de l'onde ultrasonore et la vitesse du son connue.Le signal micro-onde est traité par le dispositif électronique, Enfin, il est converti en signaux électriques liés au niveau matériel.
Application typique | liquide (pas d'agitation, de mousse, de volatilisation, etc.) |
Modèles de produits | NYCSUL-501, NYCSUL-502, NYCSUL-503 |
Type de sonde | intégré, divisé, antidéflagrant, anticorrosion et antidéflagrant |
Matériau de l'antenne | polypropylène, PVC, PTFE, 304 |
Plage de mesure | 0~20m (intégré), 0~40m (séparé), |
Précision de mesure | <0,25 % (plage de mesure < 20 m), < 0,5 % (plage de mesure > 20 m) |
Température de processus | -20~+70℃ |
Pression de processus | - 0.1~0.1MPa (pression normale) |

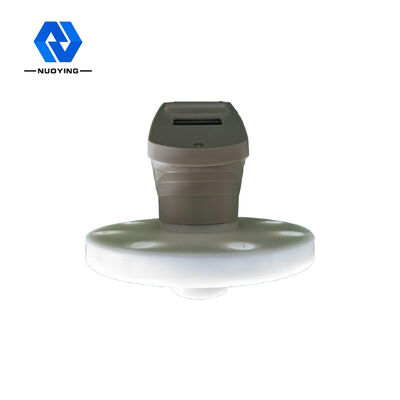

Connexion de processus | filetage, bride (facultatif) |
Source de courant | 24VDC |
Sortie de signal | 4...20mA/HART/RS485/Modbus… |
Mode d'affichage | niveau de liquide et distance (hauteur à vide) |
Réglage de la sortie | réglage de la limite supérieure, réglage de la limite inférieure |
Degré de protection | IP65, IP67, IP68 (en option) |
Catégorie antidéflagrante | Exia ll CT6 Ga, Exib II BT6 Gb (voir certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYCSUL-501Indicateur de niveau à ultrasonsCaractéristiques de conception
◎ Conception raisonnable, excellentes performances, structure simple, installation pratique, etc.

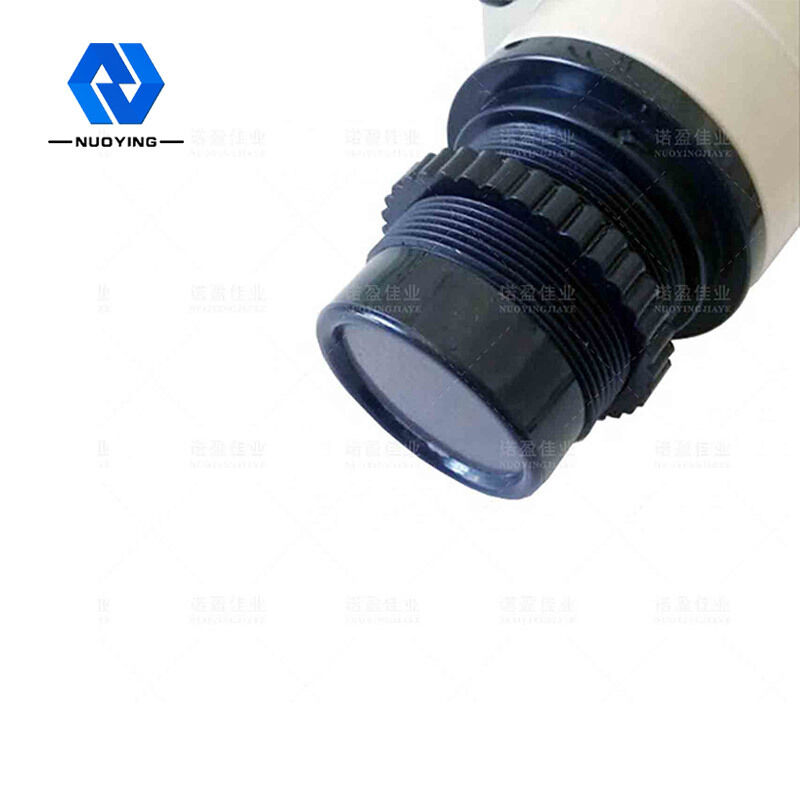

◎ La sonde à petit angle est utilisée pour les ondes ultrasonores, avec une puissance de transmission élevée et une sensibilité élevée.
◎ Le réglage des limites supérieure et inférieure et le réglage de l'alarme à tout moment peuvent être utilisés pour la mesure continue du liquide et le contrôle du niveau de liquide.
