Détails sur le produit:
|
| Chaîne de mesure: | 0-10m | Plage de fréquence: | 40KHz、 100KHz |
|---|---|---|---|
| Explosion-proofgrade: | ExiaCT6Ⅱ GA | Classe de protection: | IP65, IP67 |
| Affichage: | Affichage à cristaux liquides | Établissement de la sortie: | Arrangement de limite supérieure, arrangement de limite inférieure |
| Mode d'affichage: | Niveau liquide, distance (taille vide) | La température de processus: | -20~+70℃ |
| Surligner: | Transducteur de niveau à ultrasons IP65,intellectualisation du transducteur de niveau à ultrasons,capteur de niveau de réservoir d'huile à ultrasons IP65 |
||

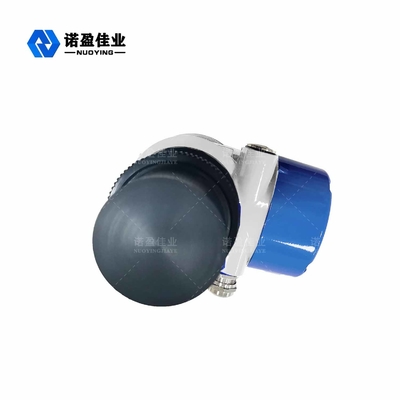

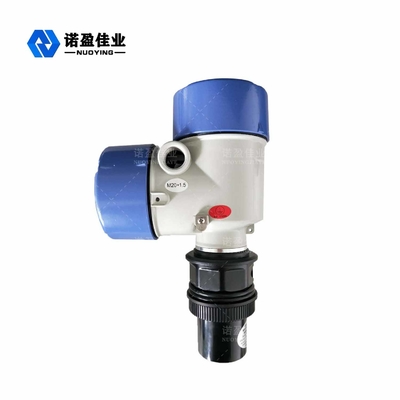

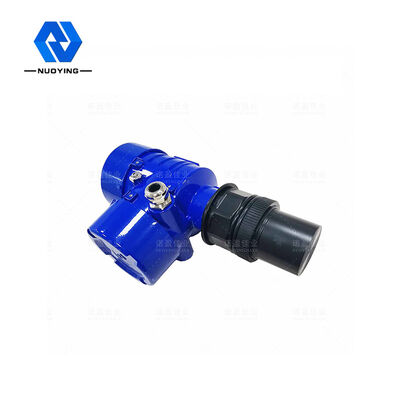

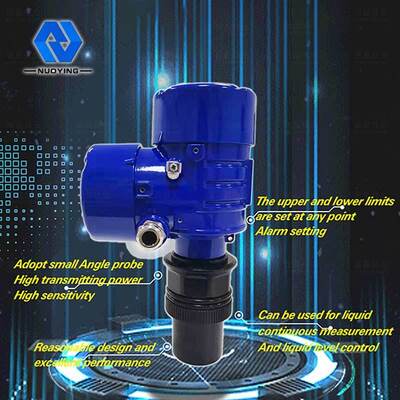

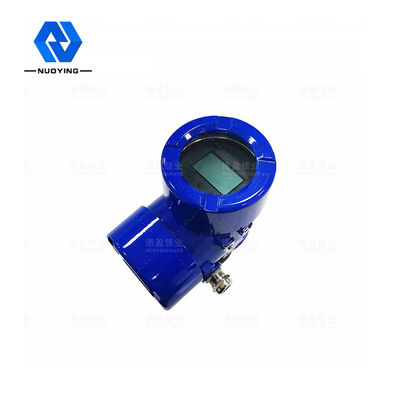

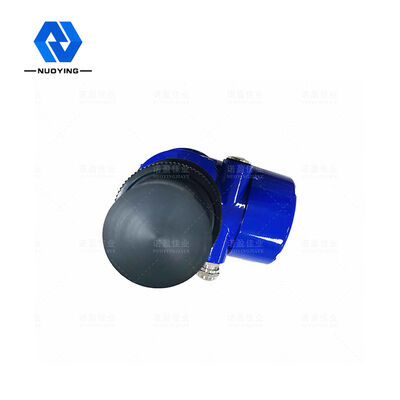

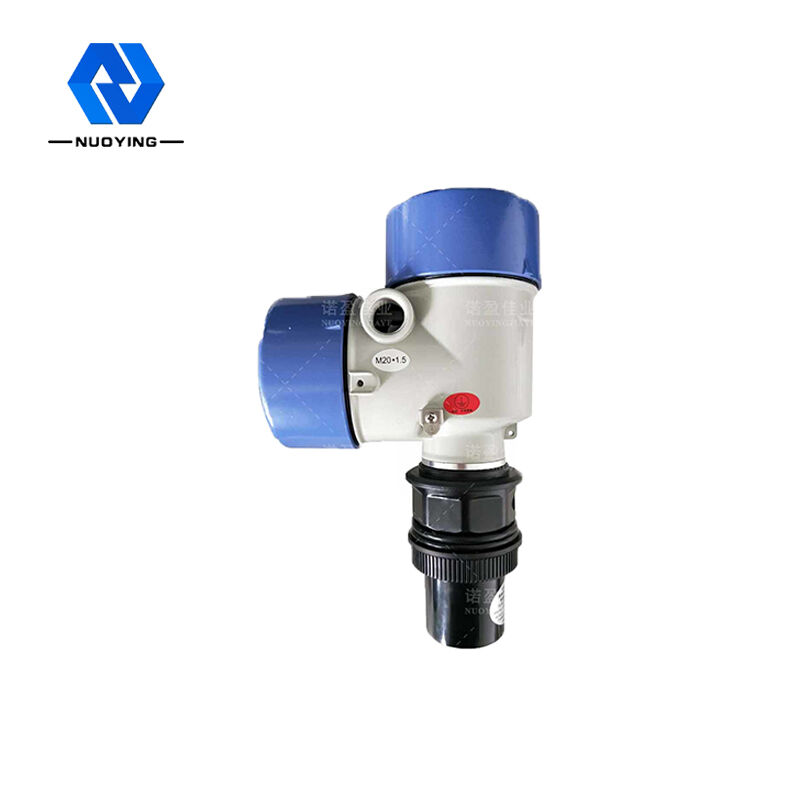

Transmetteur de niveau à ultrasons
L'indicateur de niveau à ultrasons est un indicateur de niveau numérique contrôlé par un microprocesseur.Dans la mesure de l'impulsion ultrasonore faite par le capteur (transducteur), les ondes sonores après la réflexion de la surface du liquide par le même capteur recevant, par le cristal piézoélectrique sont converties en signaux électriques, et par les ondes sonores entre le temps de transmission et de réception pour calculer le capteur au distance mesurée à la surface du liquide.En raison de l'utilisation de la mesure sans contact, le milieu mesuré est presque illimité, peut être largement utilisé dans une variété de mesures de hauteur de matériaux liquides et solides.
Transmetteur de niveau à ultrasonsParamètre technique
| Application typique | Mesure de niveau de liquide |
| Gamme de fréquences | 40KHz,100KHz |
| Type de sonde | Intégré |
| Matériau de la sonde | PP/PVC/PTFE/304 (facultatif) |
| Plage de mesure | 0～20m |
| Précision de mesure | ＜0,25 % (gamme＜20m) |
| Angle de mesure | 10° |
| Source de courant | 24VDC,220 VCA |
| Température de processus | (-20-70℃) |
| Pression de processus | Pression normale |
| Connexion de processus | Filetage, bride, support de montage (en option) |
| Sortie de signal | 4...20mA/HART/RS485... |
| Mode d'affichage | Niveau de liquide, distance (hauteur à vide) |
| Réglage de la sortie | Réglage de la limite supérieure, réglage de la limite inférieure |
| Afficher | LCD |
| Matériau de la coque | Polypropylène/Aluminium |
| classe de protection | IP65, IP67 |
| Antidéflagrant | ExiaⅡCT6Ga |
Remarque : personnalisé sur demande
Transmetteur de niveau à ultrasonsPrincipe d'installation
L'angle mort de l'indicateur de niveau à ultrasons doit être pris en compte lors de l'installation de l'indicateur de niveau à ultrasons.Lorsque le niveau de liquide dans la zone aveugle, le compteur de niveau à ultrasons ne peut pas mesurer le niveau de liquide, donc lors de la détermination de la plage du compteur de niveau à ultrasons, doit réserver une marge de 50 cm, l'installation, la sonde doit être d'environ 50 cm plus haut que le niveau le plus élevé .De cette façon, nous pouvons assurer la surveillance précise du niveau de liquide et la sécurité du compteur de niveau à ultrasons.
En utilisation réelle, en raison d'une mauvaise installation, la jauge de niveau a été complètement submergée par l'eau, entraînant des dommages complets à la jauge de niveau, il est donc nécessaire de considérer la valeur de niveau la plus élevée du liquide mesuré.
L'installation des machines doit faire l'objet d'une attention particulière : lorsque l'installation doit être perpendiculaire à la surface d'essai, éviter d'utiliser pour mesurer les propriétés de mousse des objets, éviter d'installer sur la distance la distance de la surface de mesure est inférieure à la distance de la zone aveugle (angle mort : chaque produit aura une norme, avec le produit), le faisceau doit être considéré pour éviter que le matériau de blocage ne se rencontre pas avec l'irrigation et la paroi du vaisseau, la détection de solides en vrac doit ajuster la position de la sonde, réduire l'erreur de mesure.
