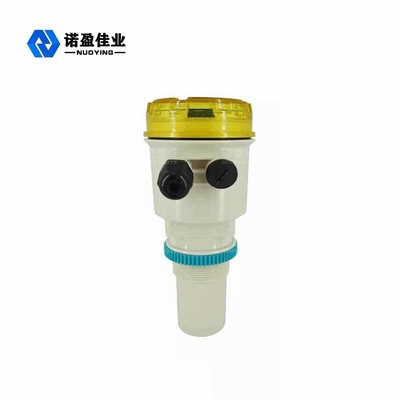

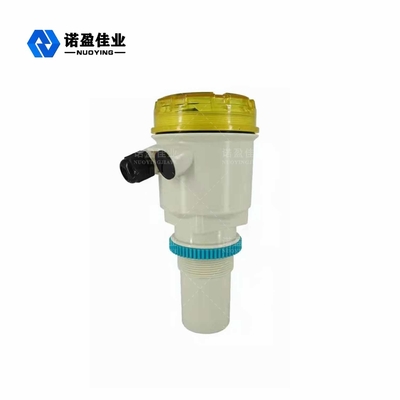

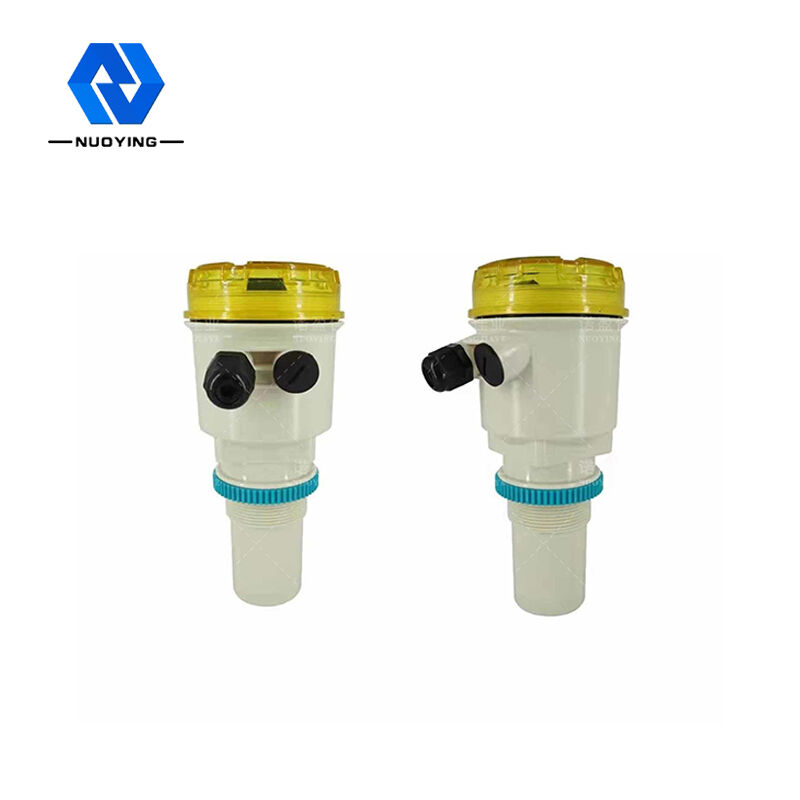

10 sonde ultrasonique du capteur de niveau pp PTFE de réservoir d'eau du degré 100KHz

10 sonde ultrasonique du capteur de niveau pp PTFE de réservoir d'eau du degré 100KHz

Nom De Marque:	Nuoying JIAYE
Numéro De Modèle:	NYCSUL-503
Nombre De Pièces:	1
Prix:	$100 to $1300
Conditions De Paiement:	T/T
Capacité à Fournir:	infini

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Explosion proof certificate

Application typique:

Mesure du niveau de liquide

Gamme de fréquences:

40 kHz, 100 kHz

Type de sonde:

Intégré

Matériau de la sonde:

PP/PVC/PTFE/304 (facultatif)

Angle de mesure:

barrière de protection des bords

Alimentation:

24VDC 、 220VAC

Température du processus:

-20~+70℃

Transformation de la pression:

Pression normale

Détails d'emballage:

30cm×25cm×20cm

Capacité d'approvisionnement:

infini

Mettre en évidence:

capteur de niveau ultrasonique de réservoir de l'eau 100KHz

Capteur de niveau ultrasonique PTFE de réservoir d'eau

Émetteur ultrasonique de niveau d'eau de PTFE

Description du produit

Transmetteur de niveau ultrasonique, intelligence, matériau PVC, mesure sans contact

Transmetteur de niveau ultrasonique

Le transmetteur de niveau ultrasonique est un transmetteur de niveau numérique contrôlé par microprocesseur. Lors de la mesure, une impulsion ultrasonique est émise par le capteur (transducteur), et l'onde sonore réfléchie par la surface du liquide est reçue par le même capteur. Le cristal piézoélectrique convertit cette onde en signaux électriques. Le temps entre l'émission et la réception de l'onde sonore permet de calculer la distance entre le capteur et la surface du liquide à mesurer. Grâce à la mesure sans contact, le milieu mesuré est presque illimité et peut être largement utilisé pour mesurer la hauteur de divers liquides et matériaux solides.

Distance [m] = temps × vitesse du son /2 [m]

Formule de compensation de température de la vitesse du son : vitesse du son ambiant = 331,5 + 0,6 × température

Transmetteur de niveau ultrasonique Paramètre technique

Application typique	Mesure du niveau de liquide
Gamme de fréquences	40KHzTempérature de process100KHz
Type de sonde	Intégré
Matériau de la sonde	PP/PVC/PTFE/304 (en option))
Plage de mesure	0℃20m
Précision de mesure	Angle de mesure0,25 % (plage < 20 m)Angle de mesure10°
Alimentation	24VDC
,	220VACTempérature de process-20
～	+70℃Pression de processPression normale
Raccordement au process	Filetage, bride, montage sur support (en option)
Sortie de signal	4...20mA/HART/RS485...
Mode d'affichage	Niveau de liquide, distance (hauteur vide)
Réglage de sortie	Réglage de la limite supérieure, réglage de la limite inférieure
Affichage	LC D

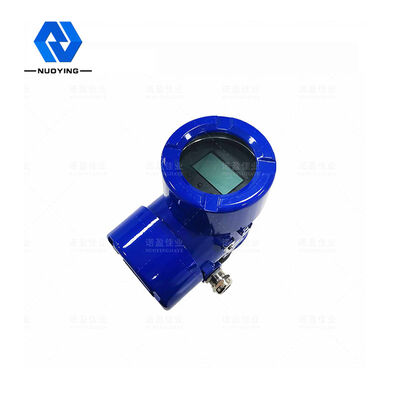

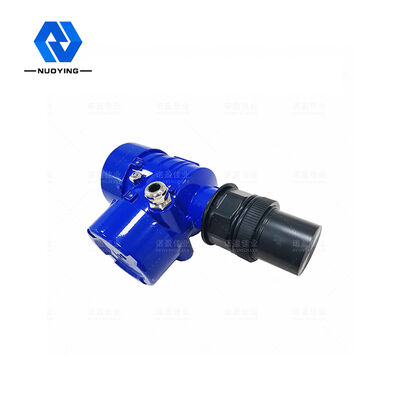

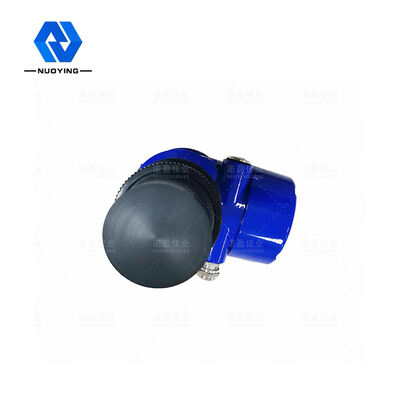

Matériau du boîtier	Polypropylène/Aluminium
Indice de protection	IP65, IP67
Classe de protection contre les explosions	Exia
Ⅱ	CT6 GaTransmetteur de niveau ultrasoniquePrincipe de mesure

Le principe de fonctionnement du transmetteur de niveau ultrasonique est le suivant : le transducteur ultrasonique (sonde) émet une onde sonore à haute fréquence. Lorsqu'elle rencontre le niveau de l'objet mesuré (matériau), elle est réfléchie et reconvertie en écho, qui est reçu par le transducteur sous forme de signal électrique. Le temps de propagation des ondes sonores est proportionnel à la distance par rapport à la surface de l'objet. La relation entre la distance de transmission acoustique S, la vitesse du son C et le temps de transmission du son T peut être exprimée par la formule : S = C × T / 2.Comme l'impulsion ultrasonique transmise a une certaine largeur, l'onde réfléchie se superpose à l'onde transmise dans une petite zone proche du transducteur, de sorte que la valeur de distance ne peut pas être reconnue et mesurée. Cette zone est appelée zone morte de mesure. La taille de la zone morte est liée au type de transmetteur de niveau ultrasonique.

La partie sonde émet une onde ultrasonique. L'onde ultrasonique, lorsqu'elle rencontre une différence de densité de l'air plus importante que le milieu, sera réfléchie. L'onde réfléchie est reçue par la partie sonde. La distance entre la sonde et la surface du liquide (objet) est proportionnelle au temps ultrasonique :

※ Remarque : le produit peut être personnalisé selon les exigences spécifiques des utilisateurs !
