Détails sur le produit:
|
Application typique: | Liquide (conducteur, agitateur), poussière, solide | Surface de pression de processus: | -0.1~4.0Mpa |
---|---|---|---|
sortie de signal: | 4… 20mA/HART/RS485/Modbus | Précision de la température: | -40~+130℃,-50~+500℃ |
Modèles de produits: | NYSP-M23 | Type d'antenne: | Câble flexible, tige dure, tige dure isolée aux deux extrémités |
Matériau de l'antenne: | PTFE, 304, 316 | Plage de mesure: | 0~20m |

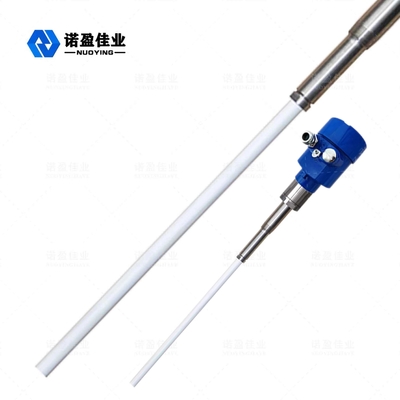

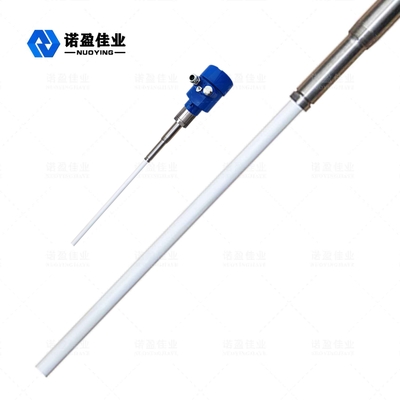

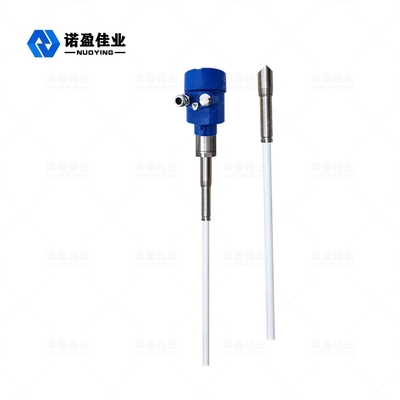

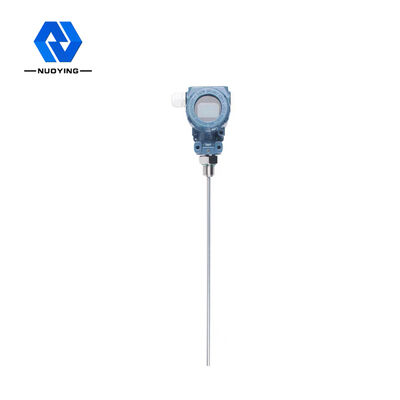

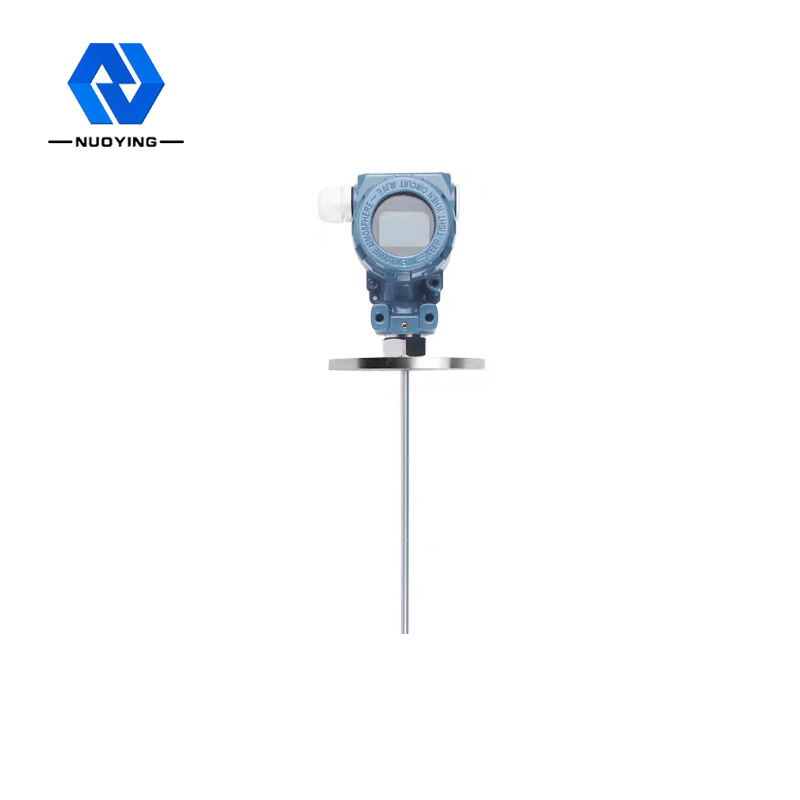

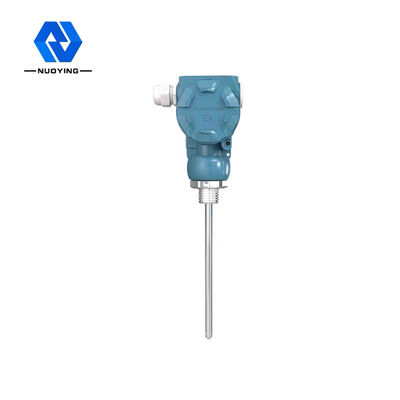

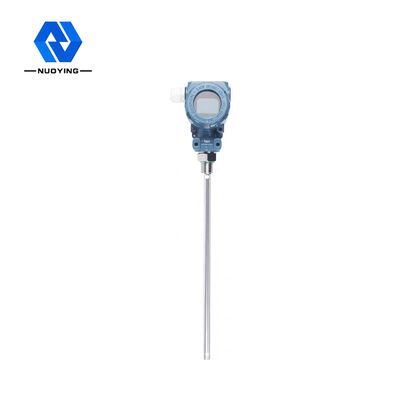

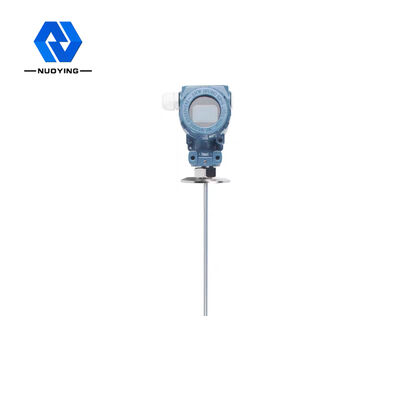

Réactance de capacité de résistance NYSP-M23 RF mesurée séparément mètre de niveau
NYSP-M23 Principe de fonctionnement du compteur de niveau d'admission RF
Le compteur de niveau d'admission de radiofréquence est une sorte de produit de mesure continue du niveau de liquide basé sur le principe de l'admittance de radiofréquence.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large gamme d'applications.Par rapport à la jauge de niveau capacitive traditionnelle,La conception modulaire rend le réglage de l'instrument simple et pratique.Après le réglage, il peut être utilisé normalement et sans entretien à vie.Les utilisateurs peuvent comprendre intuitivement le fonctionnement de l'appareil et résoudre les problèmes à temps.Il est également sûr et fiable dans les environnements industriels complexes.
Chirurgien de conductivité RF, niveau de liquide unique également.Bien qu'elle soit probablement similaire à la mesure de la capacité, la conduction RF plus pilote le circuit de hachage du circuit de l'unité électronique et permet la résistance de la résistance de résistance.Les lois de la physique, la résistance de la suspension, la résistance capacitive de toutes les suspensions, de sorte que la suspension peut osciller le déphasage du circuit, et de la perte totale.
La sonde du conductimètre RF est installée dans le réservoir de stockage et le signal RF provoqué par le changement de potentiel est obtenu par la sonde.Le couvercle d'entraînement de la sonde empêche le courant RF de boucler à travers le matériau en suspension, garantissant ainsi la précision de la mesure de l'instrument.
Application typique |
Liquide(conduite, agitation),poussière, solide |
Modèles de produits |
NYSP-M23 |
Type d'antenne | Câble souple, tige dure,Tige dure isolée aux deux extrémités |
Matériau de l'antenne | PTFE, 304, 316 |
Plage de mesure | 0 ~ 20 m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
Précision de mesure | 0,05 % ~ 0,1 % F.S |
Source de courant | 24VDC |
Sortie de signal | 4...20mA/HART/RS485/Modbus... |
Température de processus | -40~+130℃,-50~+500℃ |
Pression de processus | -0.1~4.0MPa |

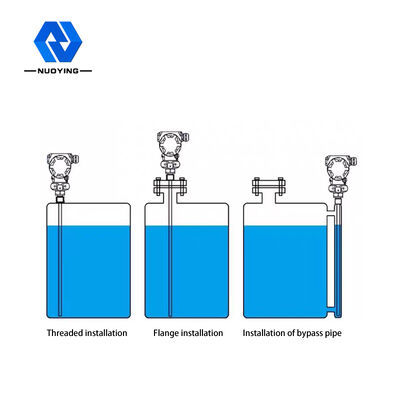

Connexion de processus | Filetage, bride (facultatif) |
Interface électrique | M20 × 1,5, ½ "NPT |
Degré de protection | IP65, IP67, IP68 (en option) |
Catégorie antidéflagrante |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M23 Caractéristiques de conception du compteur de niveau d'admission RF
La conception unique du circuit de blindage d'entraînement du matériau anti-suspension peut améliorer les performances des matériaux anti-suspension.
Gamme de puissance.13~35V CC
Température de processus de sonde adaptative - 100 ℃ ~ 800 ℃Aucune cécité ne peut être utilisée à un niveau de 12 cm à quelques centimètres
Grandes étendues de mesure de plusieurs centaines à plusieurs centaines de mètres
L'interface des objets collants, la tendance générale de l'appareil
Il est résistant à la surface, au mil rugueux, à la vapeur, à la cristallisation, au dépôt de cire
Pièces non protectrices, non mobiles, sans usure, nettoyage irrégulier, protection et débogage
