Détails sur le produit:
|
| Application typique: | Corrosif Liquide, poussière, solide | Modèles de produits: | NYSP-M17 |
|---|---|---|---|
| Type d'antenne: | Type de tige dure, type de câble souple | Matériau de l'antenne: | PTFE, 304, 316 |
| Plage de mesure: | 3m，20m | Précision de la température du procédé de mesure: | -40~+130℃ |
| sortie de signal: | 4… 20mA/HART/RS485/Modbus | Interface électrique: | M20 × 1,5, ½ "NPT |

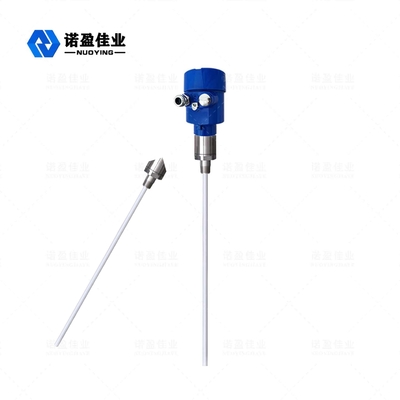

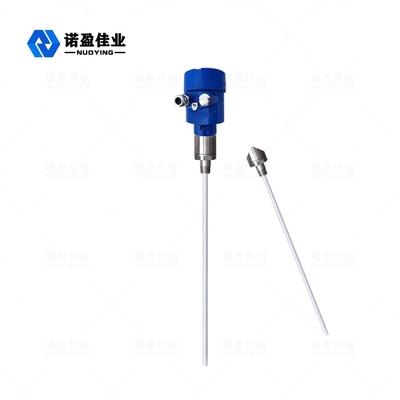

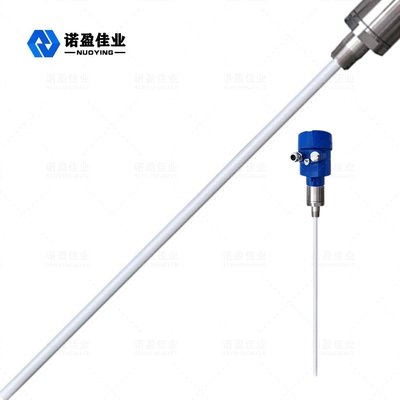

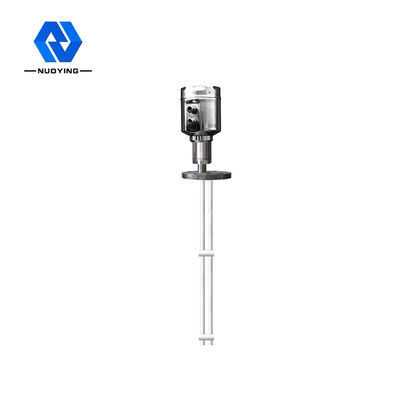

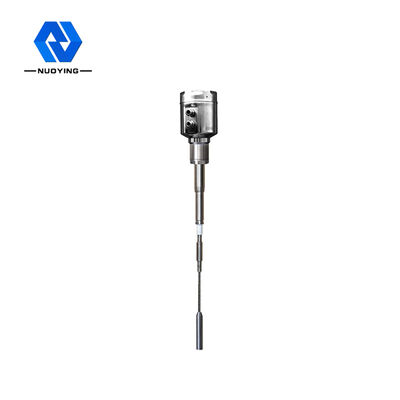

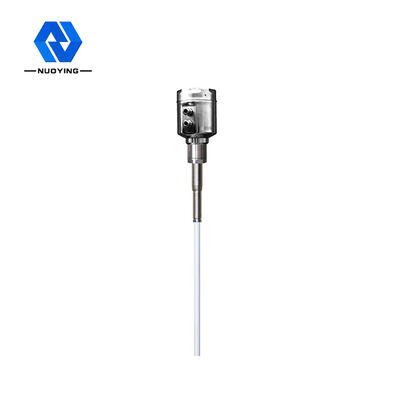

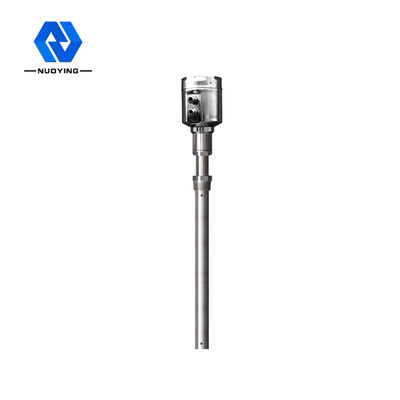

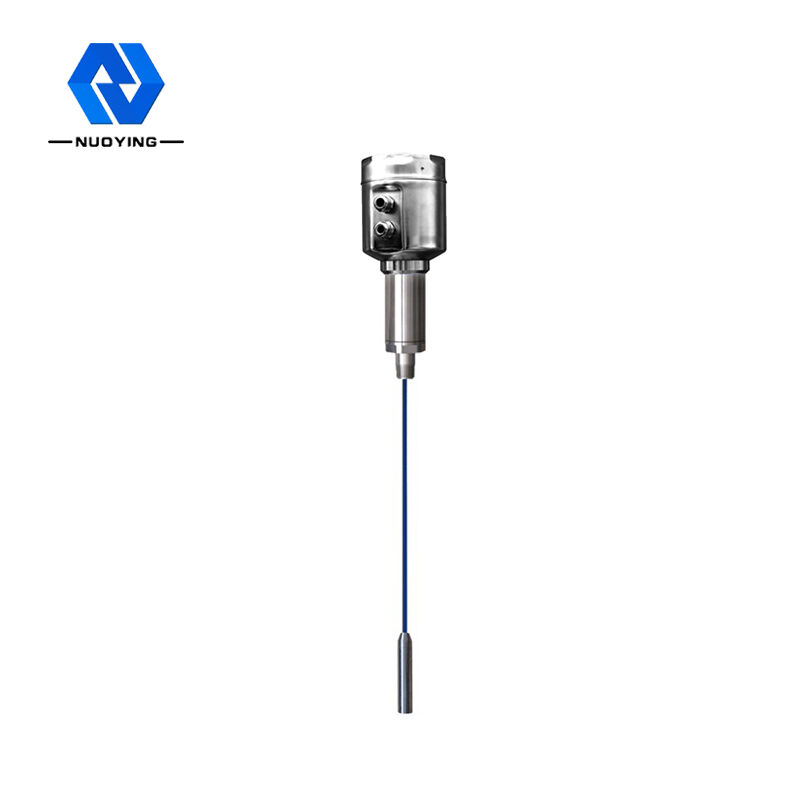

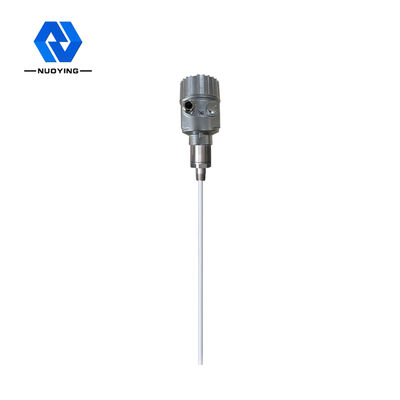

NYSP-M17 Compteur de niveau d'admission de liquide corrosif mesurable RF
NYSP-M17 Principe de fonctionnement du compteur de niveau d'admission RF
Le compteur de niveau d'admission RF est une sorte de produit de mesure de niveau continu basé sur le principe d'admission RF.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large application.Comparé au compteur de niveau de capacité traditionnel, il adopte une conception modulaire, qui peut configurer l'instrument facilement et commodément.Une fois la configuration terminée, il peut être utilisé normalement et ne nécessite aucun entretien à vie.Il permet aux utilisateurs de visualiser le fonctionnement de l'équipement et de traiter les problèmes à temps.Il est également sûr et fiable dans les environnements industriels complexes.
La technologie de mesure de conductivité RF est une technologie de mesure de niveau avec des avantages uniques.Bien que le concept soit très similaire à la technologie de mesure de capacité générale, la technologie de conductivité RF ajoute un circuit de blindage d'entraînement et un circuit hacheur à l'unité électronique, permettant ainsi une mesure indépendante de l'impédance et de la résistance capacitive.Selon le calcul des lois physiques, l'impédance et la résistance capacitive de toute suspension sont égales, de sorte que l'effet causé par la suspension peut être mesuré et éliminé de la sortie totale par le déphasage du circuit d'oscillation.
La sonde du compteur de niveau de conductivité RF est installée dans le réservoir et le changement de signal RF causé par le changement de niveau est obtenu par la sonde.Le blindage d'entraînement de la sonde empêche le courant RF de former une boucle à travers le matériau de suspension, garantissant la précision de la mesure de l'instrument.
|
Application typique |
Corrosif Liquide, poussière, solide |
| Modèles de produits |
NYSP-M17 |
| Type d'antenne | Câble flexible, tige dure |
| Matériau de l'antenne | PTFE, 304, 316 |
| Plage de mesure | 3m, 20m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
| Précision de mesure | 0,05 % ~ 0,1 % F.S |
| Source de courant | 24VDC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃ |
| Pression de processus | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| Interface électrique | M20 × 1,5, ½ "NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M17 Caractéristiques de conception du compteur de niveau d'admission RF
La conception unique du circuit de blindage d'entraînement de matériau anti-pendaison améliore la capacité d'empêcher le matériel de pendre.
Gamme d'alimentation.13 ~ 35 VCC
Température de processus de sonde adaptative.- 100 ℃~800 ℃
Pas de mesure d'angle mort, applicable sur une dizaine de centimètres voire quelques centimètres de mesure de niveau
La plage de mesure maximale peut atteindre des centaines de mètres, voire des centaines de mètres
La mesure d'interface de matériaux visqueux est le plus grand avantage de l'instrument
Sortie stable et fiable, résistant aux cendres volantes, aux flans, à la vapeur d'eau, à la cristallisation et aux dépôts de cire
Pas d'entretien, pas de pièces mobiles, pas de pièces faciles à porter, pas de nettoyage, d'entretien et de mise en service réguliers
