Détails sur le produit:
|
| Application typique: | Liquide, la poussière, solide | Modèles de produits: | NYSP-M16 |
|---|---|---|---|
| Type d'antenne: | Type de tige dure, type de câble souple | Matériau de l'antenne: | PTFE, 304, 316 |
| Plage de mesure: | 3m，20m | Précision de mesure: | 0,05 % ~ 0,1 % F. S |
| sortie de signal: | 4… 20mA/HART/RS485/Modbus | Interface électrique: | M20 × 1,5, ½ "NPT |

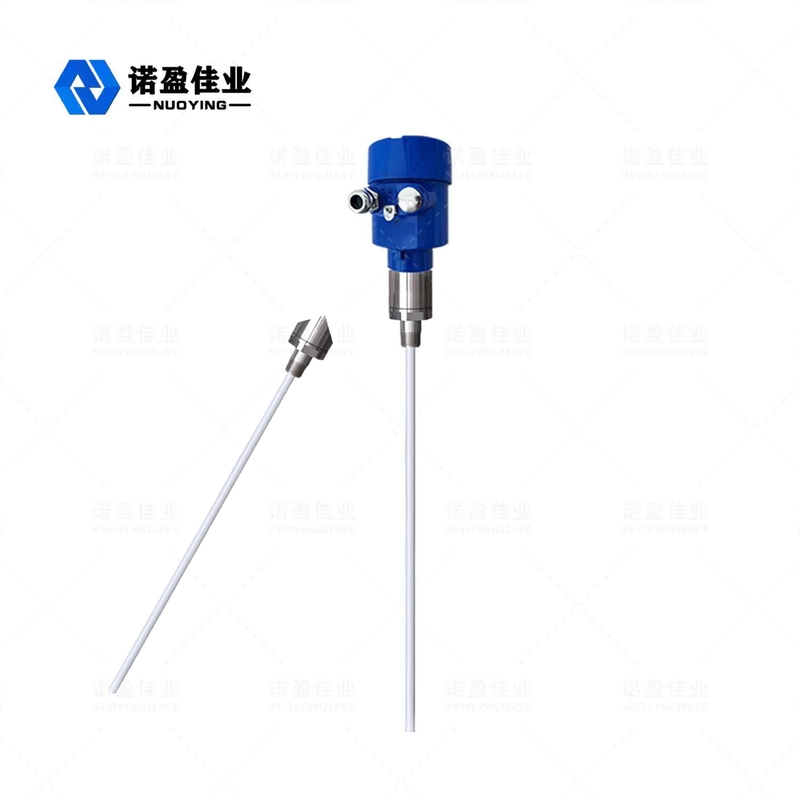

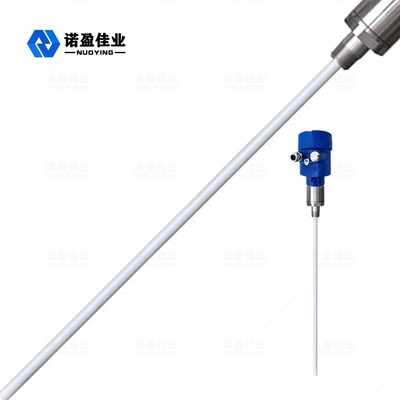

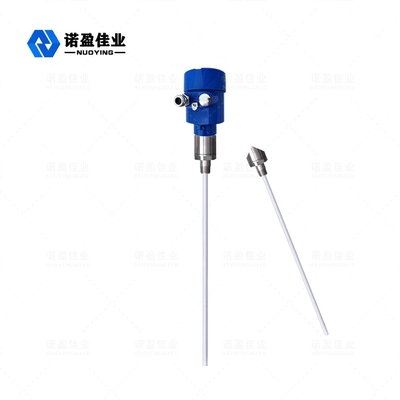

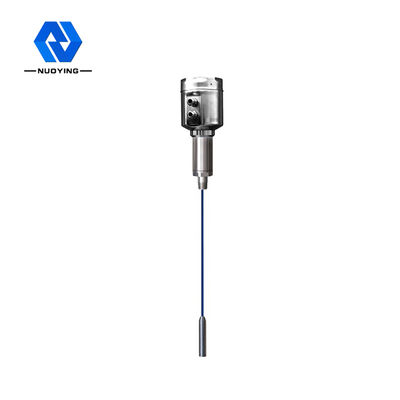

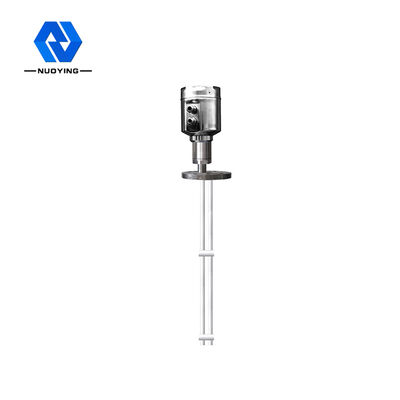

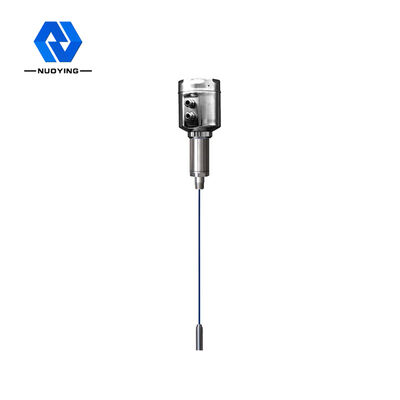

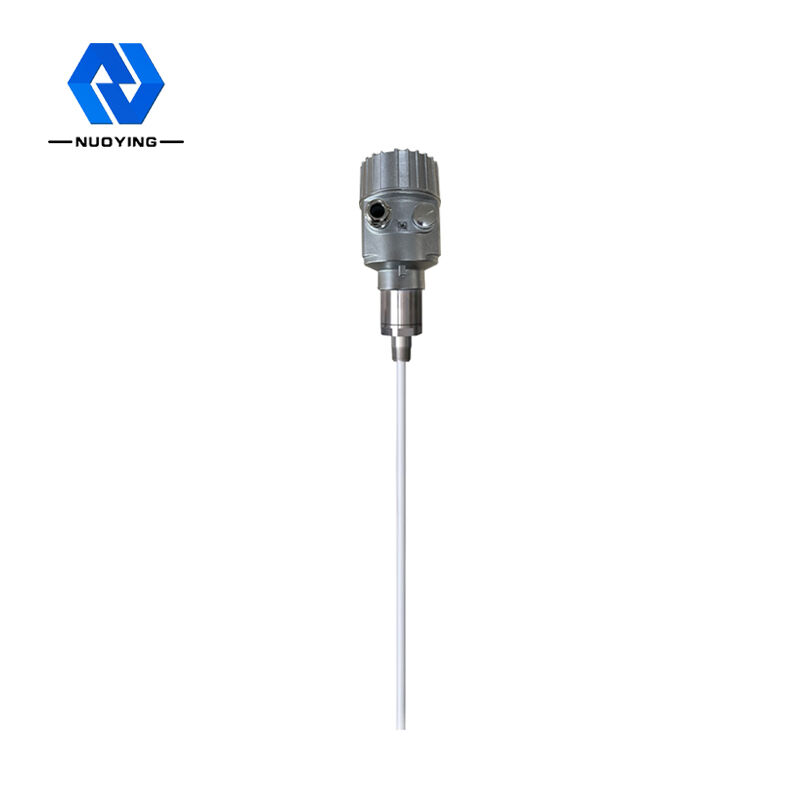

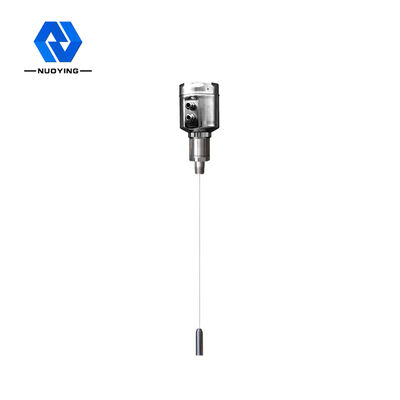

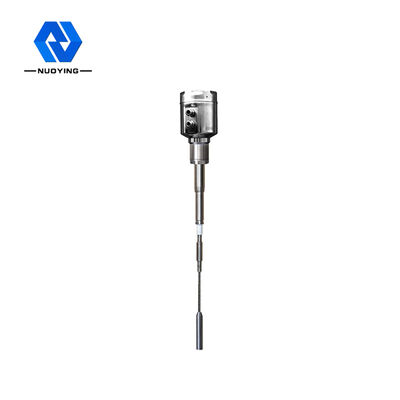

NYSP-M16 Compteur de niveau d'admission RF fiable et stable avec capacité anti-accrochage
NYSP-M16 Principe de fonctionnement du compteur de niveau d'admission RF
Le compteur de niveau d'admission RF est un produit de mesure de niveau continu basé sur le principe d'admission RF.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large application.Par rapport à l'indicateur de niveau capacitif traditionnel, la conception modulaire peut être utilisée pour régler l'instrument simplement et commodément.Une fois le réglage terminé, il peut être utilisé normalement et sans entretien à vie.Il permet aux utilisateurs de comprendre intuitivement le fonctionnement de l'équipement et de traiter rapidement les problèmes.Il est également sûr et fiable dans les situations industrielles complexes.
La technologie de mesure d'admittance RF est une technologie de mesure de niveau de matériau avec des avantages uniques.Bien que le concept soit très similaire à celui de la technologie de mesure capacitive générale, la technologie d'admittance RF ajoute un circuit Driving Shield et un circuit hacheur à l'unité électronique, de sorte qu'elle peut réaliser une mesure indépendante de l'impédance et de la réactance capacitive.Selon le calcul des lois physiques, l'impédance et la réactance capacitive de tout matériau suspendu sont égales, de sorte que l'influence causée par le matériau suspendu peut être mesurée et éliminée de la sortie totale grâce au déphasage du circuit oscillant.
La sonde du compteur de niveau d'admission RF est installée dans le réservoir de stockage, et le changement de signal RF causé par le changement de niveau de matériau est obtenu par la sonde.L'extrémité Driving Shield de la sonde peut empêcher le courant RF de former une boucle à travers le matériau de suspension, garantissant ainsi la précision de la mesure de l'instrument.
|
Application typique |
Liquide, Poussière, Solide |
| Modèles de produits |
NYSP-M16 |
| Type d'antenne | Câble flexible, tige dure |
| Matériau de l'antenne | PTFE, 304, 316 |
| Plage de mesure | 3m, 20m (des centaines de mètres peuvent être mesurés pour les puits profonds, qui peuvent être personnalisés) |
| Précision de mesure | 0,05 % ~ 0,1 % F.S |
| Source de courant | 24VDC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| Pression de processus | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| Interface électrique | M20 × 1,5, ½ "NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M16 Caractéristiques de conception du compteur de niveau d'admission RF
La conception unique du circuit Driving Shield du matériau anti-accrochage améliore la capacité du matériau anti-accrochage
Plage d'alimentation : 13~35VDC
Température de processus de la sonde adaptative : - 100 ℃~800 ℃
Pas de mesure de zone morte, qui peut s'appliquer à la mesure de niveau de plus de dix centimètres voire plusieurs centimètres
La plage de mesure maximale peut atteindre des centaines de mètres, voire des centaines de mètres
La mesure d'interface de matériaux visqueux est le grand avantage de l'instrument
Sortie stable et fiable, résistant aux cendres volantes, au masquage, à la vapeur d'eau, à la cristallisation et au dépôt de cire
Pas d'entretien, pas de pièces mobiles, pas de pièces facilement usées, pas de nettoyage, d'entretien et de débogage réguliers
