| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD701 |
| Nombre De Pièces: | 1 PCS |
| Prix: | $505.653/pcs |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces/par mois |

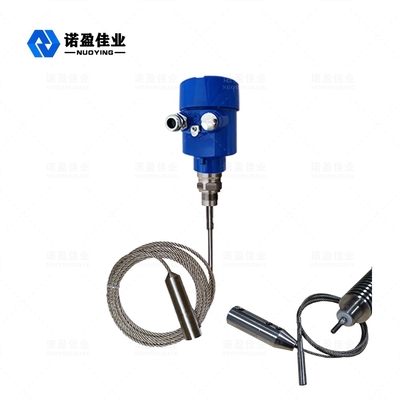

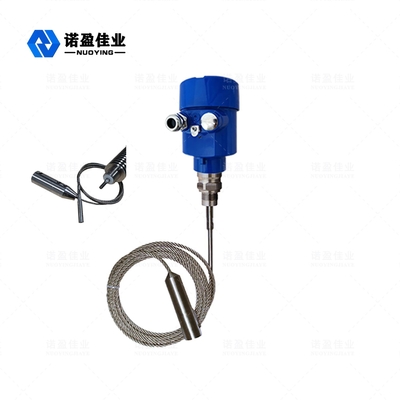

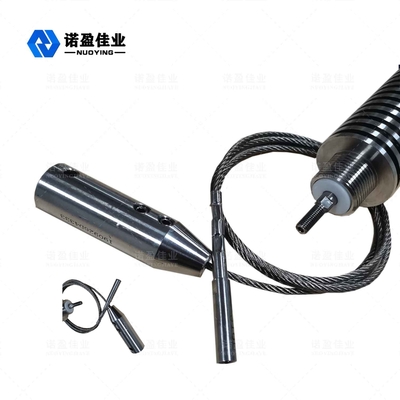

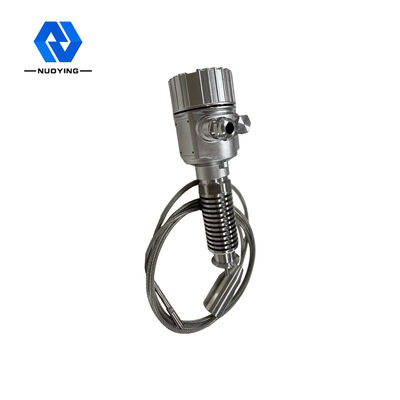

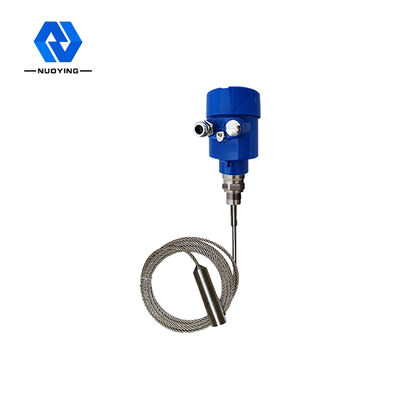

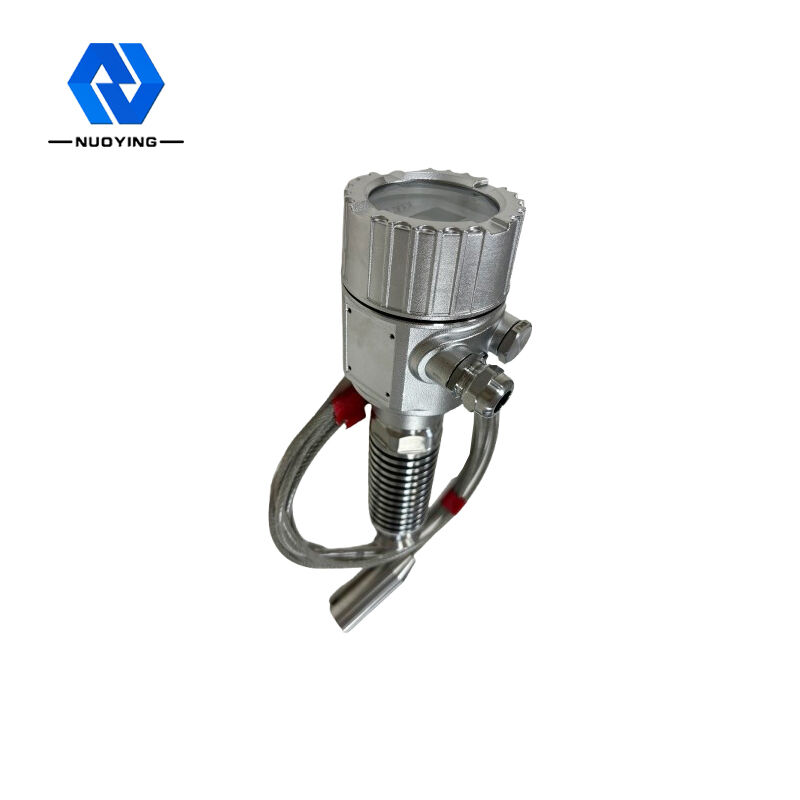

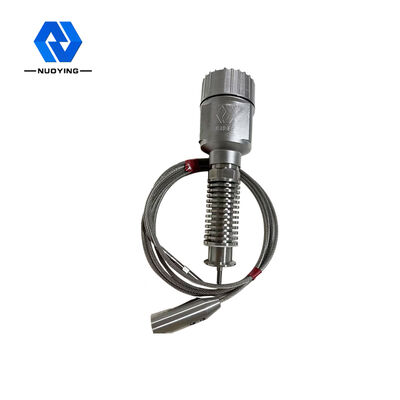

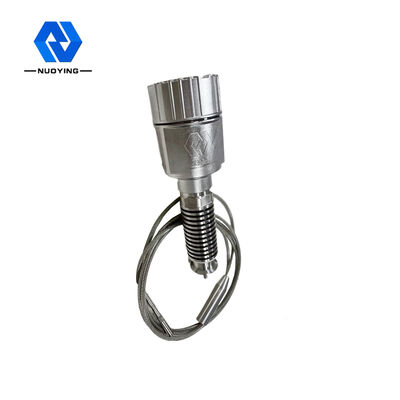

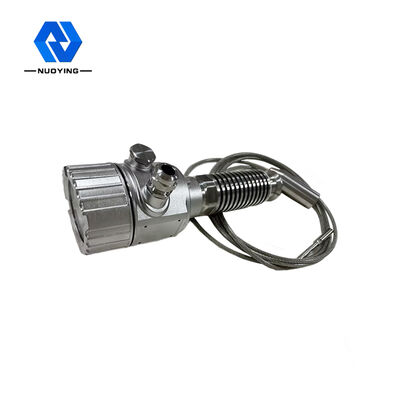

NYRD701 1.8G Antenne à câble Radar à onde guidée pour mesure de niveau
NYRD701 1.8GPrincipe de fonctionnement du radar à onde guidée pour mesure de niveau
L'impulsion micro-ondes haute fréquence envoyée par le radar à onde guidée se propage le long du composant de détection (câble d'acier ou barre d'acier). Lors de la rencontre avec le milieu mesuré, un changement soudain de la constante diélectrique provoque une réflexion, et une partie de l'énergie de l'impulsion est réfléchie en retour. L'intervalle de temps entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.
|
Application typique |
Liquide légèrement corrosif |
| Modèles de produits | NYRD701 |
| Type d'antenne | Type câble |
| Matériau de l'antenne | PTFE, 304, 316 |
| Échantillonnage d'écho | 55 fois/s |
| Plage de mesure | 0~30m |
| Précision de mesure | 0.05%~0.1%F. S |
| Alimentation | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température du processus | - 40~+130 ℃ |
| Pression du processus | - 0.1~2.0MPa |
| Raccordement au processus | filetage, support, bride, collier (en option) |
| Interface électrique | M20 × 1.5, ½ "NPT |
| Indice de protection | IP65, IP67, IP68 (en option) |
| Indice d'explosion | Exia II CT6 Ga, Exd II CT6 Gb (voir certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les exigences spécifiques des utilisateurs !
NYRD701 1.8G Caractéristiques de conception du radar à onde guidée pour mesure de niveau
Le mesureur de niveau de matière par radar à onde guidée adopte une technologie avancée de traitement des micro-ondes et une technologie unique de traitement des échos Echo Discovery. Avec une mesure par contact, la précision de mesure est élevée et la mesure est plus précise. Dans le même temps, le radar à onde guidée résiste à l'adhérence et n'est pas affecté par l'environnement extérieur tel que la température du milieu et l'adhérence.
Divers modes de raccordement au processus et types de composants de détection rendent le mesureur de niveau radar à onde guidée de la série 70X adapté à diverses conditions de travail et applications complexes. Telles que les milieux à haute température, haute pression et faible constante diélectrique.
Il adopte un mode de fonctionnement à impulsions, avec une puissance d'émission extrêmement faible, et peut être installé dans divers conteneurs métalliques et non métalliques, sans danger pour le corps humain et l'environnement.
