Détails sur le produit:
|
| modèle du produit: | NYRD809 | Type d'antenne: | en forme de corne |
|---|---|---|---|
| Matériel d'antenne: | 304 | Application typique: | Divers solides |
| Plage de mesure: | 0-30m | Précision de mesure: | 0,05 % ~ 0,1 % F. S |
| La température de processus: | - 40~+1200 ℃ | Pression de processus: | -0.1~2.0MPa |

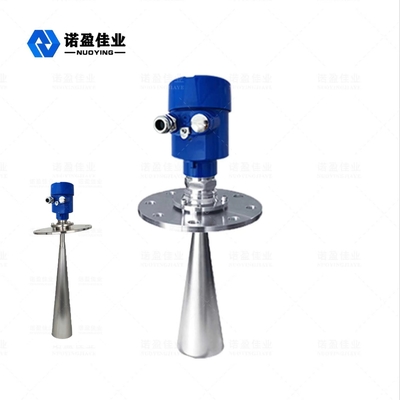

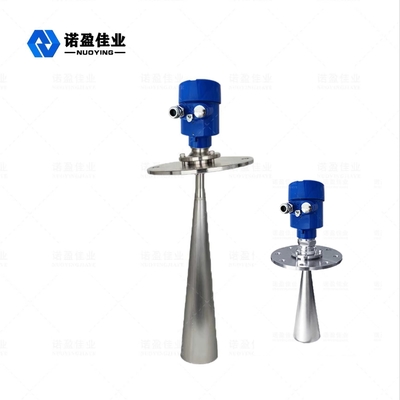

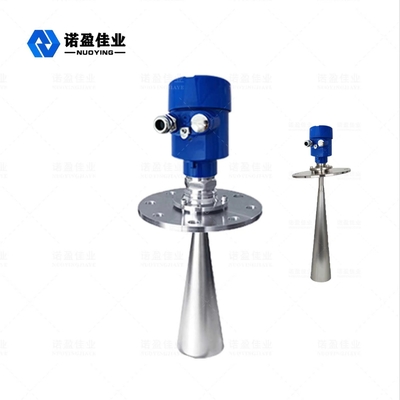

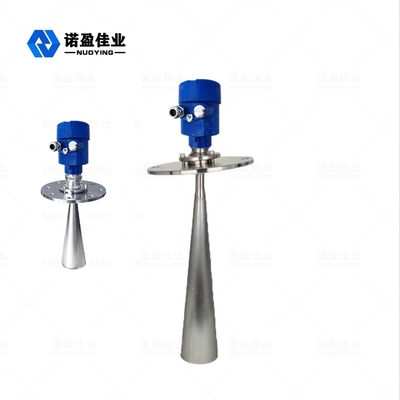

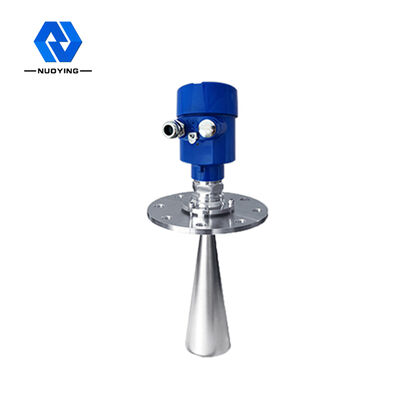

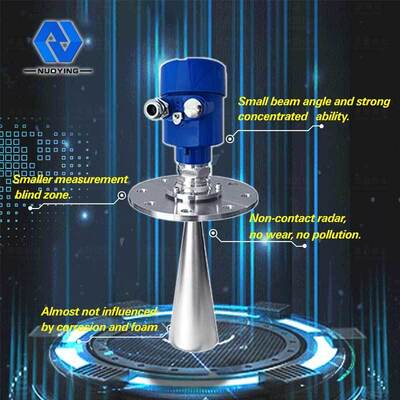

mètre de niveau radar 26G NYRD809 petite haute fréquence de zone aveugle
Principe de fonctionnement du compteur de niveau radar 26G
L'antenne de niveau radar transmet des impulsions micro-ondes étroites, qui sont transmises vers le bas à travers l'antenne.Lorsque l'onde d'impulsion touche la surface du milieu mesuré, elle est réfléchie et reçue à nouveau par le système d'antenne.Le signal est transmis à la partie circuit électronique et automatiquement converti en un signal de niveau (car la vitesse de propagation des impulsions est extrêmement rapide, le temps mis par l'onde électromagnétique pour atteindre la cible et revenir au récepteur après réflexion est quasi instantané).
Plan de référence de mesure : la surface inférieure du filetage ou la surface d'étanchéité de la bride.
Remarque : Lors de l'utilisation de la minuterie de niveau radar, il faut s'assurer que le niveau le plus élevé ne peut pas entrer dans la zone aveugle (zone indiquée en D sur la figure).
Indicateur de niveau radar 26G Paramètres techniques
|
Applications typiques |
Divers solides (grain, caillou, minerai de fer, charbon, etc.) |
| modèle du produit | NYRD809 |
|
Type d'antenne |
type tige, type goutte d'eau, type plaque plate, type corne, type surface polie, type lentille |
| Matériau de l'antenne | PTFE, 304, 316, PP, PFA |
| Plage de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
| Précision de mesure | 0,05 % ~ 0,1 % F. S |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus |
| Température de processus | - 40~+1200 ℃ |
| Pression de processus | - 0.1~2.0MPa |
| Connexion de processus | filetage, support, bride, collier sanitaire (en option) |
| Interface électrique | M20×1.5, 1/2" NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Des produits adaptés aux besoins du client peuvent être conçus selon les conditions spécifiques des utilisateurs !
