Détails sur le produit:
|
| Matériel d'antenne: | PTFE, 304+PTFE | Plage de mesure: | 0.08-150m |
|---|---|---|---|
| Exactitude de la mesure: | 0.05%-0.1%F.S | Tension d'alimentation: | 24VDC, 220VAC |
| sortie de signal: | 4… 20mA/HART/RS485/Modbus… | La température de processus: | -40~+130℃, - 40~+260℃ (≥260℃ peut être adapté aux besoins du client) |
| Pression de processus: | -0.1~2.0MPa | niveaux de la protection: | IP65, IP67, IP68 (facultatifs) |
| Surligner: | Mètre de niveau Radar de mesure 80G,débogage à distance du compteur de niveau Radar,transmetteur de niveau Radar 150m |
||

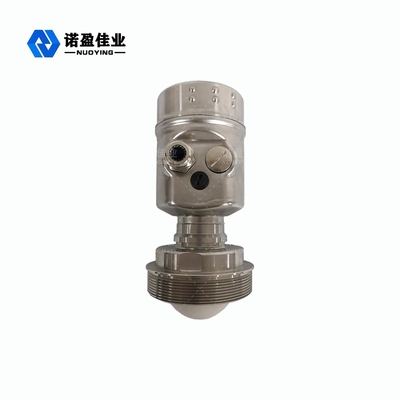

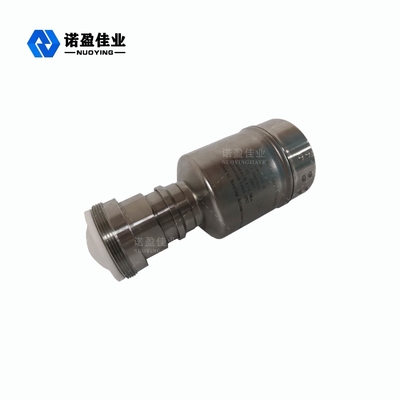

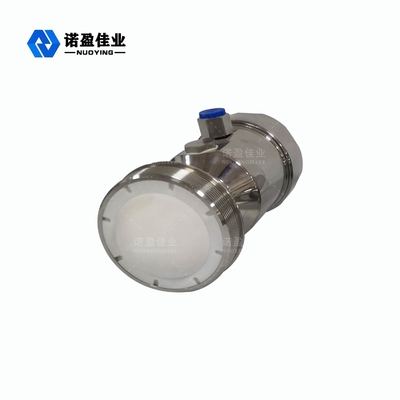

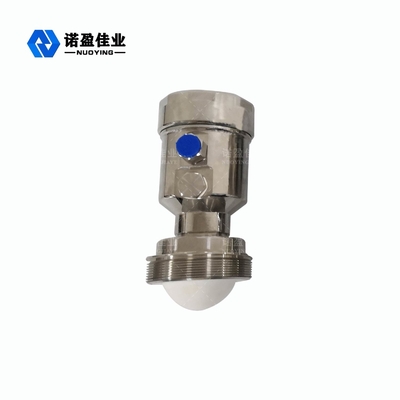

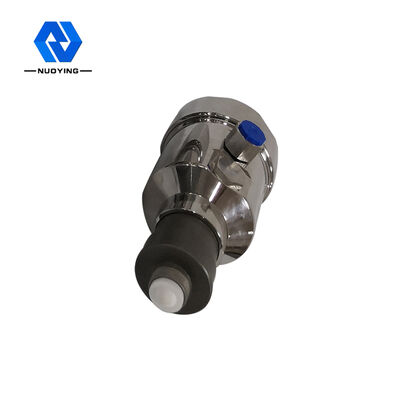

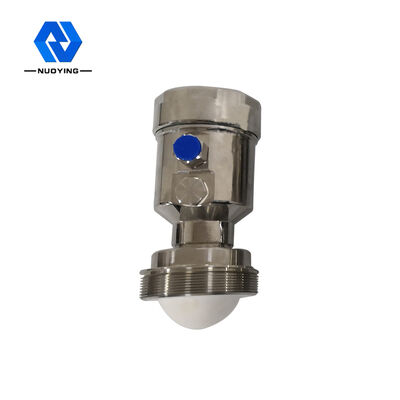

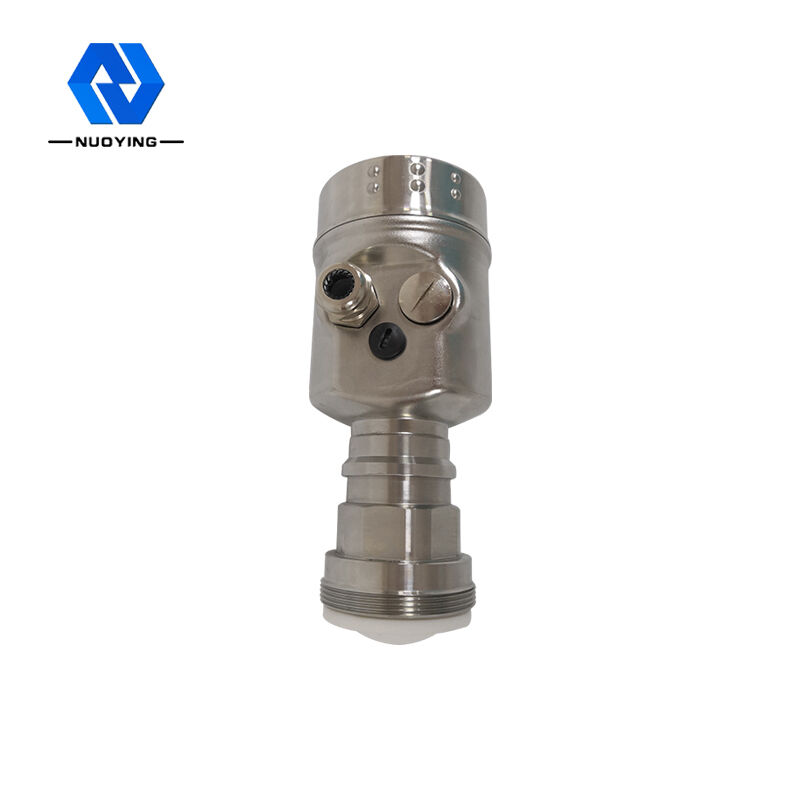

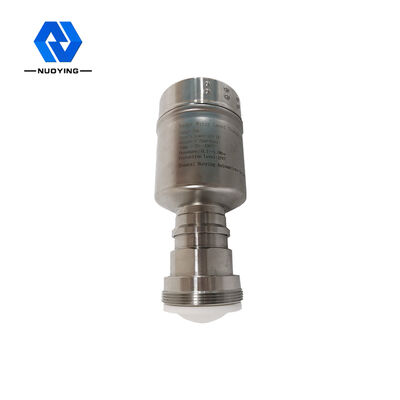

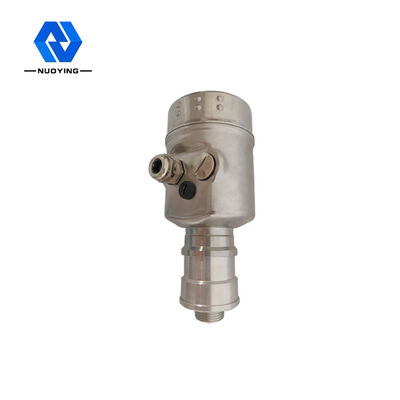

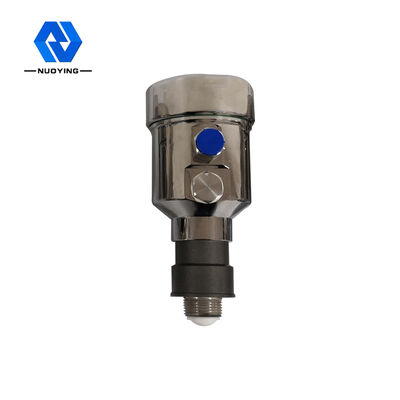

NYRD900 80G Mesure de haute précision Radar Level Meter Support Débogage à distance
Débogage à distance de support de mètre de niveau de radar de mesure de haute précision 80GPrincipe de fonctionnement
Les produits radar NYRD900 FMCW (également connus sous le nom de radars à ondes millimétriques), en raison de l'utilisation de bandes à ondes millimétriques avec une fréquence plus élevée que les radars en bande Ku, peuvent être utilisés dans la détection de cibles à longue portée, dans des environnements sans fumée ni poussière. , imagerie longue distance, imagerie multispectrale et autres aspects.Applications importantes, et peut détecter des cibles plus petites que le radar à micro-ondes et obtenir un positionnement plus précis, avec une résolution plus élevée et une confidentialité renforcée.
Débogage à distance de support de mètre de niveau de radar de mesure de haute précision 80GCaractéristique de conception
1.Bonne performance transitoire: Basé sur la puce RF à ondes millimétriques CMOS auto-développée, pour obtenir une structure RF plus compacte, un rapport bruit-signal plus élevé.
2.La bande passante de travail de 5 GHz confère au produit un rapport de résolution de mesure et une précision de mesure plus élevés
3. Coherence : une génération de choc dipolaire cohérente entraînée par le courant ou un effet de fréquence différentiel non linéaire d'une génération d'impulsions laser cohérentes
4. Faible énergie : l'énergie des photons à ondes millimétriques n'a que quelques milliélectrons volts, il n'y aura pas d'ionisation par rayons X et de destruction de la substance à détecter, il n'est donc pas facile de détruire la substance à détecter.
5.Forte pénétration : Forte pénétration pour les substances non polaires.De nombreux matériaux non métalliques non polaires absorbent moins de rayons dans cette bande et peuvent donc être utilisés pour sonder la structure interne du matériau.Par exemple, la céramique / le carton / les produits en plastique / la mousse sont transparents à cette bande de rayonnement électromagnétique et peuvent également être utilisés pour la surveillance de la sécurité des aéroports / gares, comme l'exploration de machines / d'explosifs et de médicaments, ou pour la détection de soudure de circuits imprimés.
6. Facile à absorber par les molécules polaires : cette bande a moins de dispersion dans les substances non homogènes, et peut détecter et mesurer la teneur en vapeur d'eau.Vous pouvez également étudier la composition des matériaux ou effectuer un contrôle qualité en analysant leurs profils caractéristiques.
7. Grande plage de mesure, petite zone aveugle.La portée maximale peut atteindre 120 m et la zone aveugle peut atteindre 8 cm.
Débogage à distance de support de mètre de niveau de radar de mesure de haute précision 80GParamètres techniques
|
Application typique |
L'angle d'émission d'ondes électromagnétiques est inférieur à 3 degrés, adapté à la mesure d'un espace étroit ou d'un tube à ondes de guidage |
| Convient aux réservoirs de stockage surdimensionnés (150 m) et aux petits réservoirs de stockage (petite zone aveugle) | |
| Haute précision, haut niveau d'hygiène et autres occasions de mesure | |
| Conditions de processus complexes (agitation, tige chauffante, échelle, toit flottant, forte poussière, forte vapeur, etc.) | |
| modèle du produit | NYRD900 |
| fréquence d'émission | 76 GHz-81 GHz, la largeur de fréquence de balayage FM est de 5 GHz |
| Forme d'antenne | Antenne à lentille, type anticorrosion, antenne à lentille |
| Matériau de l'antenne | PTFE,304+PTFE |
| plage de mesure | 0.08-150m |
| précision de la mesure | 0,05 % à 0,1 % FS |
| Tension d'alimentation | 24 VCC, 220 VCA |
| signal de sortie | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃,-40~+260℃(≥260℃ peut être personnalisé) |
| Pression de processus | -0.1~2.0MPa |
| liaison de procédure | filetage, support, bride, pinces (facultatif) |
| niveaux de protection | IP65, IP67, IP68 (facultatif) |
| classement antidéflagrant | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
