Détails sur le produit:
|
| Application typique: | Agitation forte | Modèles de produit: | NYSP-M23 |
|---|---|---|---|
| Forme d'antenne: | tige dure isolée | Le matériel d'antenne: | PTFE, 304, 316 (facultatifs) |
| Plage de mesure: | 3M, 20M (peut être aussi bien adapté aux besoins du client) | La température de processus: | - 100 | + 150 ° C |
| Connexion de processus: | Fil, bride (facultative) | Catégorie anti-déflagrante: | Exia II CT6 GA (voir le certificat pour des détails) |
| Surligner: | Transmetteur de niveau d'admission RF 35VDC,transmetteur de niveau d'admission RF à agitation |
||

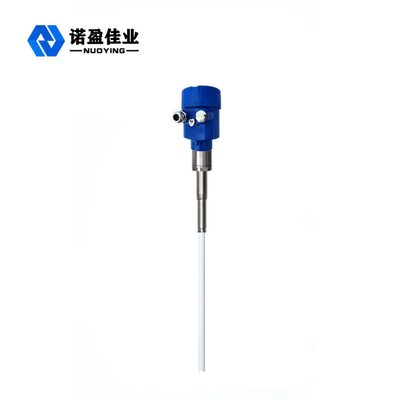

Transmetteur de niveau d'admission RF à haute stabilité 13 ~ 35VDC adapté aux conditions d'agitation fortes
Principe de fonctionnement deTransmetteur de niveau d'admission RF à haute stabilité 13 ~ 35VDC adapté aux conditions d'agitation fortes
L'admission de radiofréquence est un nouveau type de technologie de contrôle de niveau développée à partir de capacitif, anti-accrochage, plus fiable, plus précis et plus applicable, et est une mise à niveau de la technologie de niveau capacitif.L'admittance dite radiofréquence signifie l'inverse de l'impédance en électricité.Il est composé de composants résistifs, de composants capacitifs et de composants inductifs, et la radiofréquence est le spectre radio haute fréquence.Par conséquent, l'admittance des radiofréquences peut être comprise comme l'utilisation de la haute fréquence.Les ondes radio mesurent l'admission.Lorsque le compteur fonctionne, le capteur du compteur forme une valeur d'admittance avec la paroi de remplissage et le milieu mesuré.Lorsque le niveau de matériau change, la valeur d'admittance change en conséquence, et l'unité de circuit convertit la valeur d'admittance mesurée en une sortie de signal de niveau pour réaliser la mesure de niveau.
Caractéristiques de conception deTransmetteur de niveau d'admission RF à haute stabilité 13 ~ 35VDC adapté aux conditions d'agitation fortes

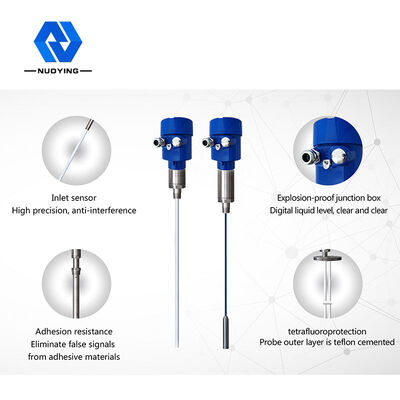

◎ anti-accrochage : la conception unique du circuit de blindage de conduite améliore la capacité anti-accrochage
◎ plage d'alimentation : plage de fonctionnement de l'alimentation : 13 ~ 35vdc
◎ température de processus de la sonde : - 100 ℃ ~ 800 ℃

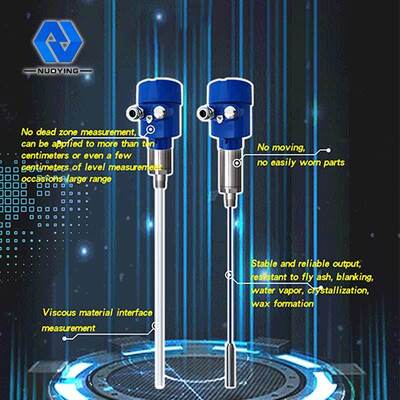

◎Aucune mesure de zone morte, peut être appliquée à une large gamme d'occasions de mesure de niveau de matériau de plus de dix centimètres ou même de plusieurs centimètres
◎La plage de mesure maximale peut atteindre des centaines de mètres, voire des centaines de mètres
◎La mesure d'interface de matériau visqueux est un grand avantage de cet instrument
◎sortie stable et fiable, résistante aux cendres volantes, aux chutes de matériaux, à la vapeur d'eau, à la cristallisation et à la cire
◎pas de mouvement, pas de pièces faciles à porter, pas de nettoyage, d'entretien et de débogage réguliers
Paramètres techniques deTransmetteur de niveau d'admission RF à haute stabilité 13 ~ 35VDC adapté aux conditions d'agitation fortes
| Application typique | Liquide (corrosion, conductivité, faible constante diélectrique, agitation, interface, déshydratation électrique, viscosité, puits profond, plage ultra large et autres occasions) |
| Poussière (conductivité, poudre isolante, etc.) | |
| Solide (conductivité, isolant, solide isolant ultra haute température, etc.) | |
|
modèle du produit
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forme d'antenne
|
Câble souple, câble souple isolé, câble souple non isolé, tige dure, tige dure isolée, tige dure isolée aux deux extrémités, tige dure cylindrique |
| Matériau de l'antenne | PTFE,304,316 |
| plage de mesure | 3m, 20m (le puits profond peut mesurer des centaines de mètres et peut être personnalisé) |
| Longueur d'onde | 635-650mm |
| Précision de mesure | 0,05 % ~ 0,1 % FS |
| Source de courant | 24VDC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus…. |
| Température de processus | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pression de processus |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa
|
| Connexion de processus | filetage, bride (sélectionnable) |
| Interface électrique | M20*1.5,½ ″NPT |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
