Détails sur le produit:
|
| Plage de fonctionnement de puissance: | 24 V D C | La température de processus de sonde: | -40°C~150°C |
|---|---|---|---|
| La stabilité: | Aucune activité, aucun facile de porter des pièces | classe de protection: | IP67 |
| Connexion de processus: | bride (facultative) | Catégorie anti-déflagrante: | Exia II CT6 GA (facultatif) |
| sortie de signal: | 4… 20mA /HART/RS485/ Modbus. | Pression de processus: | -0,1 ~2.5MPa |
| Surligner: | Émetteur de niveau d'admission RF de Circuit,commutateur de niveau d'admission RF liquide corrosif,émetteur RF de Type d'admission IP67 |
||

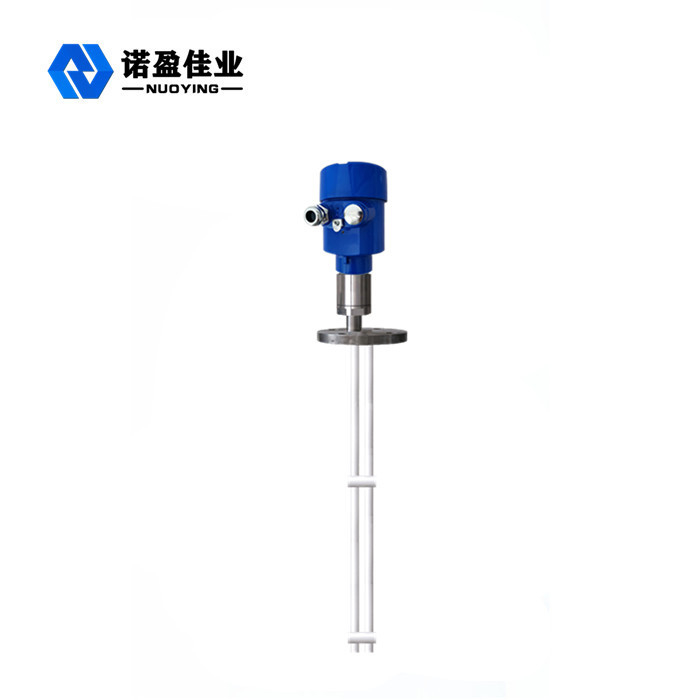

Émetteur unique de niveau d'admission de la conception rf de circuit pour le liquide corrosif fort
Le principe de fonctionnement deÉmetteur unique de niveau d'admission de la conception rf de circuit pour le liquide corrosif fort
L'indicateur de niveau de matériau utilise la technologie haute fréquence pour générer un signal radiofréquence de faible puissance sur la sonde à partir du circuit électronique.La sonde agit comme un élément sensible et renvoie les changements de signal provoqués par la constante diélectrique du niveau de matériau au circuit électronique ;ces changements incluent la capacité et le changement de la conductance, de sorte que la réactance (le signal du changement complet de la réactance capacitive et de l'impédance) est traitée dans le circuit électronique ;le changement de la réactance provoque le changement de phase du signal haute fréquence sur le pôle.Par conséquent, la différence de phase entre le signal haute fréquence sur le pôle et le signal de référence dans le circuit électronique change également.Une fois le changement traité, le circuit de sortie du variateur envoie un signal d'alarme pour détecter s'il y a du matériel dans le silo.
Caractéristiques de conceptiond'un émetteur de niveau d'admission RF de conception de circuit unique pour un liquide corrosif puissant
◎ anti-accrochage : la conception unique du circuit de blindage de conduite améliore la capacité anti-accrochage
◎ plage d'alimentation : plage de fonctionnement de l'alimentation : 13 ~ 35vdc
◎ température de processus de la sonde : - 100 ℃ ~ 800 ℃
◎Aucune mesure de zone morte, peut être appliquée à une large gamme d'occasions de mesure de niveau de matériau de plus de dix centimètres ou même de plusieurs centimètres
◎La plage de mesure maximale peut atteindre des centaines de mètres, voire des centaines de mètres
◎La mesure d'interface de matériau visqueux est un grand avantage de cet instrument
◎sortie stable et fiable, résistante aux cendres volantes, aux chutes de matériaux, à la vapeur d'eau, à la cristallisation et à la cire
◎pas de mouvement, pas de pièces faciles à porter, pas de nettoyage, d'entretien et de débogage réguliers
paramètres techniquesd'un émetteur de niveau d'admission RF de conception de circuit unique pour un liquide corrosif puissant
| Application typique | Liquide (corrosion, conductivité, faible constante diélectrique, agitation, interface, déshydratation électrique, viscosité, puits profond, plage ultra large et autres occasions) |
| Poussière (conductivité, poudre isolante, etc.) | |
| Solide (conductivité, isolant, solide isolant ultra haute température, etc.) | |
|
modèle du produit
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forme d'antenne
|
Câble souple, câble souple isolé, câble souple non isolé, tige dure, tige dure isolée, tige dure isolée aux deux extrémités, tige dure cylindrique |
| Matériau de l'antenne | PTFE,304,316 |
| plage de mesure | 3m, 20m (le puits profond peut mesurer des centaines de mètres et peut être personnalisé) |
| Longueur d'onde | 635-650mm |
| Précision de mesure | 0,05 % ~ 0,1 % FS |
| Source de courant | 24VDC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus…. |
| Température de processus | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pression de processus |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Connexion de processus | filetage, bride (sélectionnable) |
| Interface électrique | M20*1.5,½ ″NPT |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
