Détails sur le produit:
|

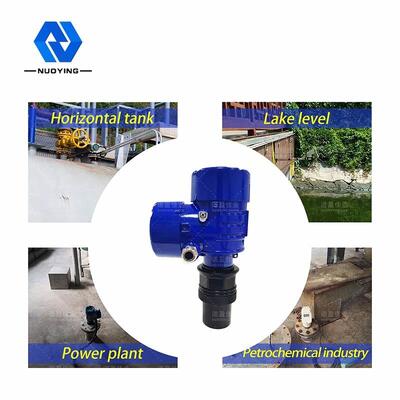

Application typique: | Liquide (aucun agitation, mousse, volatilisation, etc.) | Modèles de produit: | Nycsul-501, NYCSUL-503 |
---|---|---|---|
Le de type sondeur: | Corps, corps fendu, anti-déflagrant, anti-corrosif, anti-déflagrant | Le matériel de forme d'antenne: | Pp, PVC, PTFE (facultatifs) |
Exactitude de la mesure: | <0>20 m) | Pression de processus: | -0,1 MPA ~0,1, (pression atmosphérique) |
Connexion de processus: | fil, glange (facultatif) | Catégorie anti-déflagrante: | Exia II CT6 GA, Exd II CT6Gb |
Surligner: | Jauge de niveau à ultrasons NYCSUL,jauge de niveau à ultrasons RS485,transmetteur de niveau à ultrasons antidéflagrant |

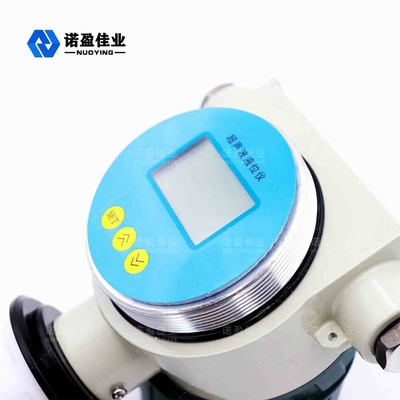

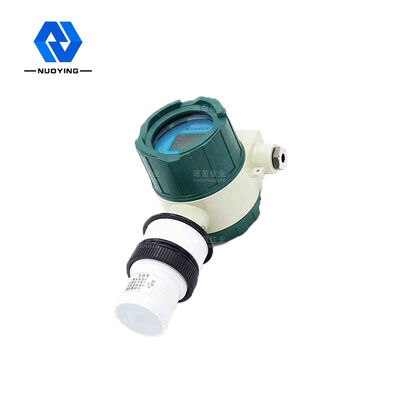

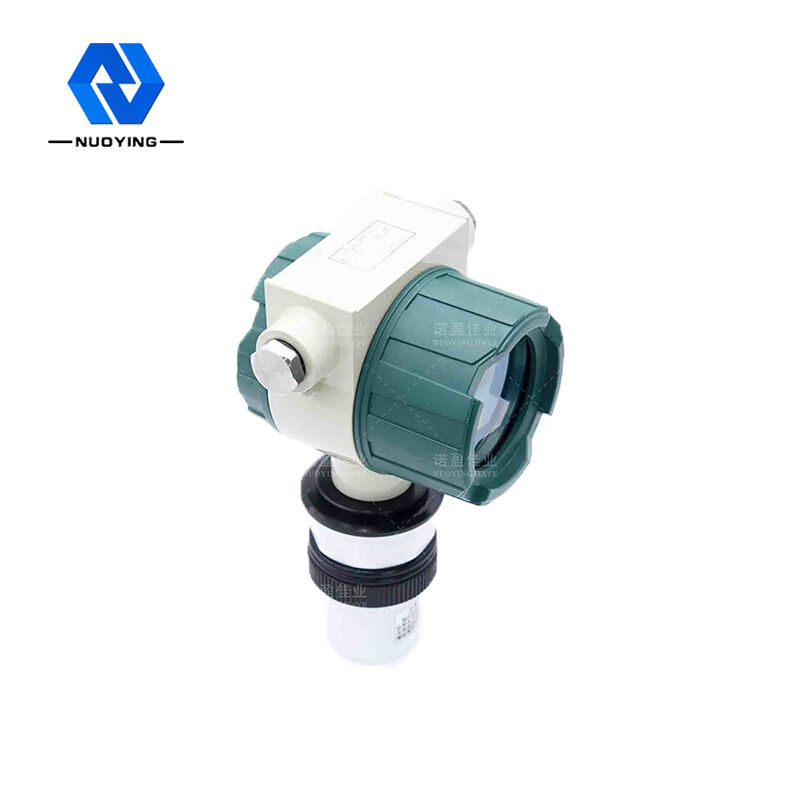

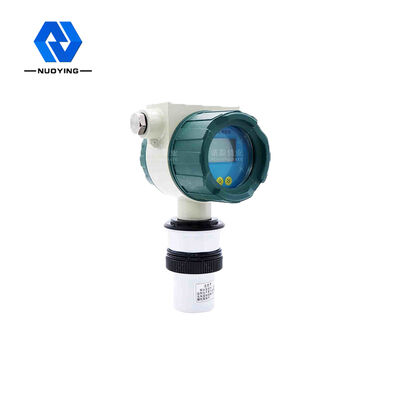

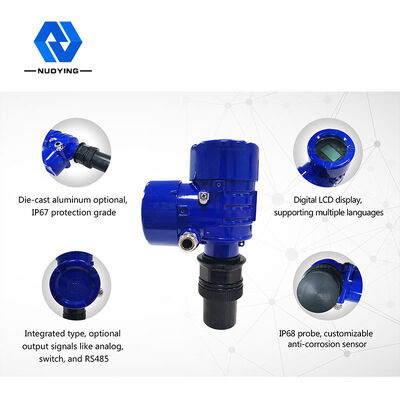

Jauge de niveau à ultrasons IP68 NYCSUL avec RS485
Le principe de fonctionnement de la jauge de niveau à ultrasons IP68 NYCSUL avec RS485
Les ultrasons se propagent dans les gaz, les liquides et les solides avec une certaine vitesse de propagation.Lorsque l'onde ultrasonore se propage dans le milieu, elle sera absorbée et atténuée, l'atténuation dans le gaz est la plus grande et l'atténuation dans le solide est la plus petite.Lorsque les ondes ultrasonores traversent l'interface de deux milieux différents, une réflexion et une réfraction se produisent.Pour les interfaces avec de grandes différences d'impédance acoustique, c'est la réflexion presque totale.L'intervalle de temps entre la transmission de l'onde ultrasonore et la réception du signal transmis est lié à la position de l'interface.La jauge de niveau à ultrasons utilise cette caractéristique de l'onde ultrasonore pour mesurer le niveau.

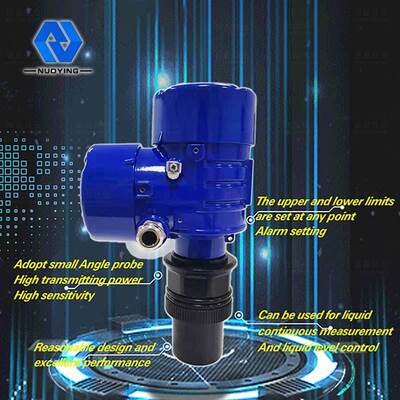

Caractéristique de conceptionde la jauge de niveau à ultrasons IP68 NYCSUL avec RS485
◎ conception raisonnable, excellentes performances, structure simple, installation pratique, etc.
◎ La sonde à petit angle est adoptée pour les ondes ultrasonores, avec une grande puissance de transmission et une sensibilité élevée
◎ réglage des limites supérieure et inférieure et réglage de l'alarme à tout moment, peut être utilisé pour la mesure continue du liquide et le contrôle du niveau de liquide
paramètres techniquesde la jauge de niveau à ultrasons IP68 NYCSUL avec RS485
Japplication typique | Liquide (pas d'agitation, mousse, volatilisation, etc.) |
Modèles de produits | Nycsul-501, NYCSUL-502, NYCSUL-503 |
Le type de sonde | Corps, corps fendu, antidéflagrant, anticorrosion, anticorrosion et antidéflagrant |
Le matériau de l'antenne | PP, PVC, PTFE, 304 |
Plage de mesure | 0~ 20M (intégré), 0~40m (séparé), |
Précision de mesure | <0,25 % (portée <20 m), <0,5 % (portée >20 m) |
La température du processus | 3M, 20M (le puits profond peut mesurer plusieurs centaines de mètres, qui peut également être personnalisé) |
Précision de mesure | 0,05 % ~ 0,1 % F. S |
La température du processus | -20~+70C |
Pression de processus | -0,1 ~=0,1 MPa, (pression atmosphérique) |
Interface électrique | M20×1.5,½"NPT |
classe de protection | IP65, IP67, IP68 (facultatif) |
Connexion de processus | Connexion de processus |
Mode d'affichage | Niveau de liquide, distance (hauteur d'air) |
Définir la sortie | Réglage de la limite supérieure, réglage de la limite inférieure |
Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
Degré de protection | IP65, IP67, IP68 (facultatif) |
Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
