Détails sur le produit:
|
| Application typique: | Liquide (ne remuant non.) | Modèles de produit: | NYCSUL-503 |
|---|---|---|---|
| Le de type sondeur: | Corps, corps fendu, anti-déflagrant, anti-corrosif, anti-corrosif | Le matériel de forme d'antenne: | PP, PVC, PTFE |
| Exactitude de la mesure: | <0> | Pression de processus: | MPA -0,1 ~=0.1 (pression atmosphérique) |
| Connexion de processus: | Bride | Catégorie anti-déflagrante: | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat) |
| Surligner: | Jauge de niveau à ultrasons en PTFE,capteur de niveau à ultrasons à réglage d'alarme,transmetteur de niveau à ultrasons à bride |
||

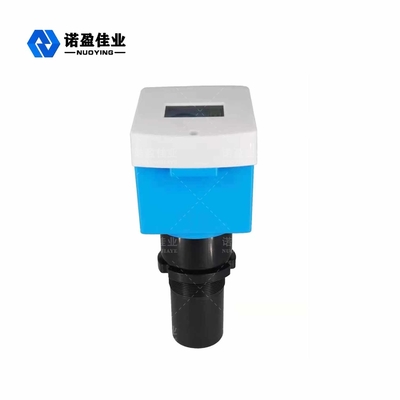

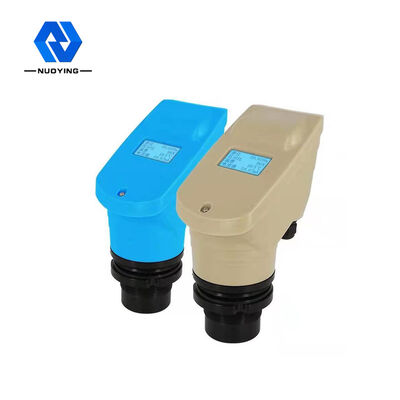

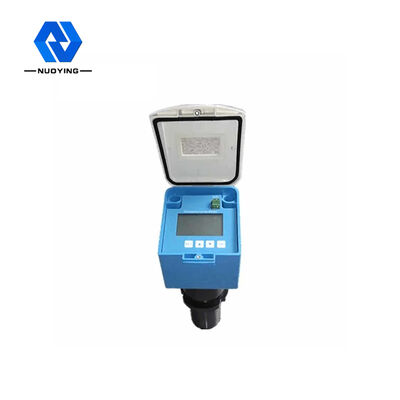

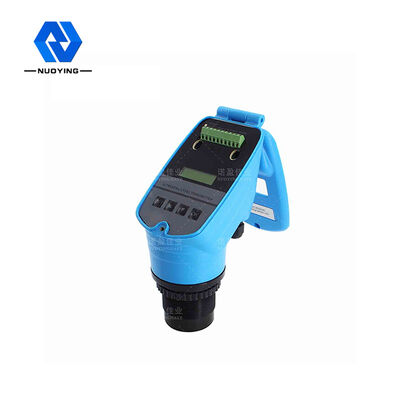

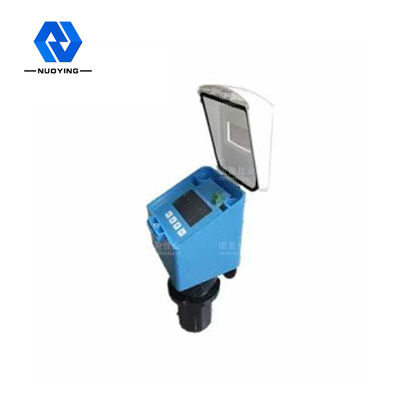

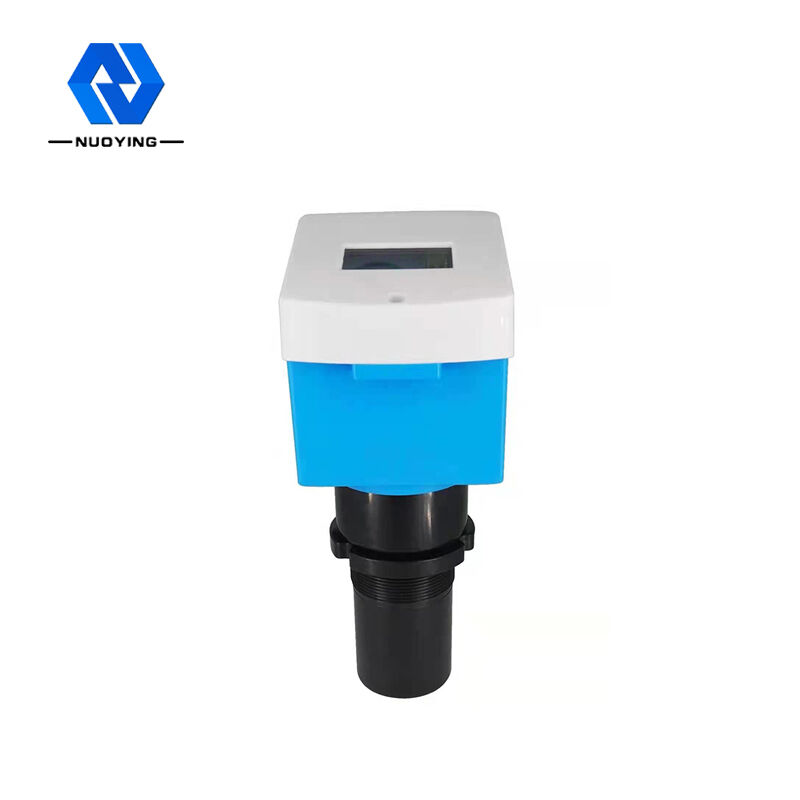

Réglage d'alarme de jauge de niveau à ultrasons NYCSUL haute sensibilité à tout moment
Le principe de fonctionnementdu réglage d'alarme de jauge de niveau à ultrasons NYCSUL à haute sensibilité à n'importe quel point
Le principe de fonctionnement de la jauge de niveau à ultrasons est que le transducteur à ultrasons (sonde) envoie une onde sonore pulsée à haute fréquence lorsqu'il rencontre la surface du matériau mesuré (matériau) et est réfléchi et replié.L'écho réfléchi est reçu par le transducteur et converti en un signal électrique.Le temps de propagation de l'onde sonore Il est proportionnel à la distance entre l'onde sonore et la surface de l'objet.La relation entre la distance de transmission de l'onde sonore S, la vitesse du son C et le temps de transmission du son T peut être exprimée par la formule : S=CxT/2.
Étant donné que l'impulsion ultrasonore transmise a une certaine largeur, l'onde réfléchie dans une petite zone proche du transducteur chevauche l'onde transmise, qui ne peut pas être identifiée et sa valeur de distance ne peut pas être mesurée.Cette zone est appelée zone morte de mesure.La taille de la zone aveugle est liée au modèle de l'indicateur de niveau à ultrasons.
La partie sonde émet des ondes ultrasonores, les ondes ultrasonores seront réfléchies lorsqu'elles rencontreront un milieu avec une grande différence de densité par rapport à l'air, et les ondes réfléchies seront reçues par la partie sonde.La distance entre la sonde et la surface du liquide (objet) est proportionnelle au temps passé par l'onde ultrasonore : distance [m] = temps x vitesse du son/2 [m]
Caractéristique de conceptiondu réglage d'alarme de jauge de niveau à ultrasons NYCSUL à haute sensibilité à n'importe quel point
◎ conception raisonnable, excellentes performances, structure simple, installation pratique, etc.
◎ La sonde à petit angle est adoptée pour les ondes ultrasonores, avec une grande puissance de transmission et une sensibilité élevée
◎ réglage des limites supérieure et inférieure et réglage de l'alarme à tout moment, peut être utilisé pour la mesure continue du liquide et le contrôle du niveau de liquide
paramètres techniquesdu réglage d'alarme de jauge de niveau à ultrasons NYCSUL à haute sensibilité à n'importe quel point
| Japplication typique | Liquide (pas d'agitation, mousse, volatilisation, etc.) |
| Modèles de produits | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Le type de sonde | Corps, corps fendu, antidéflagrant, anticorrosion, anticorrosion et antidéflagrant |
| Le matériau de l'antenne | PP, PVC, PTFE, 304 |
| Plage de mesure | 0~ 20M (intégré), 0~40m (séparé), |
| Précision de mesure | <0,25 % (portée <20 m), <0,5 % (portée >20 m) |
| La température du processus | 3M, 20M (le puits profond peut mesurer plusieurs centaines de mètres, qui peut également être personnalisé) |
| Précision de mesure | 0,05 % ~ 0,1 % F. S |
| La température du processus | -20~+70C |
| Pression de processus | -0,1 ~=0,1 MPa, (pression atmosphérique) |
| Interface électrique | M20×1.5,½"NPT |
| classe de protection | IP65, IP67, IP68 (facultatif) |
| Connexion de processus | Connexion de processus |
| Mode d'affichage | Niveau de liquide, distance (hauteur d'air) |
| Définir la sortie | Réglage de la limite supérieure, réglage de la limite inférieure |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
| Degré de protection | IP65, IP67, IP68 (facultatif) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
