Détails sur le produit:
|
| Plage de mesure: | 0~20m (intégré) | Pression de processus: | -0.1~0.1MPa |
|---|---|---|---|
| Connexion de processus: | Bride | sortie de signal: | 4… 20 mA |
| Mode d'affichage: | Niveau liquide (taille d'air) | Sortie réglée: | Arrangement de limite supérieure et inférieure |
| niveaux de la protection: | IP65、 IP68 du、 IP67 (facultatif) | Catégorie anti-déflagrante: | Exia II CT6 GA |
| Surligner: | Capteur de niveau à ultrasons à bride,jauge de niveau à ultrasons de grande puissance de transmission |
||

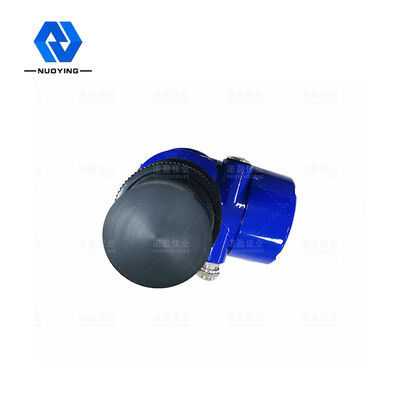

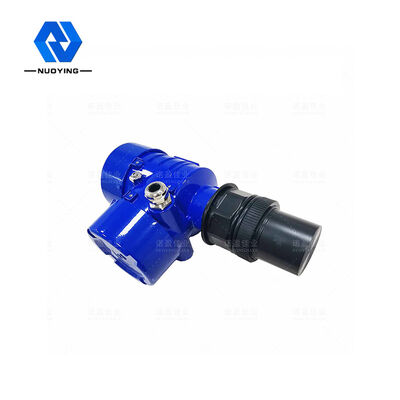

Jauge de niveau à ultrasons à bride avec une grande puissance de transmission
Principe de fonctionnement deJauge de niveau à ultrasons à bride avec une grande puissance de transmission
La jauge de niveau à ultrasons est installée sur le dessus du conteneur.Sous le contrôle de l'unité électronique, la sonde émet un faisceau d'impulsions ultrasonores vers l'objet à mesurer.L'onde sonore est réfléchie par la surface de l'objet et certains des échos réfléchis sont reçus par la sonde et convertis en signaux électriques.La différence de temps jusqu'à la réception et la vitesse connue du son sont utilisées pour déterminer le changement de niveau de matériau.Le signal micro-onde est traité par le dispositif électronique et finalement converti en un signal électrique lié au niveau du matériau.

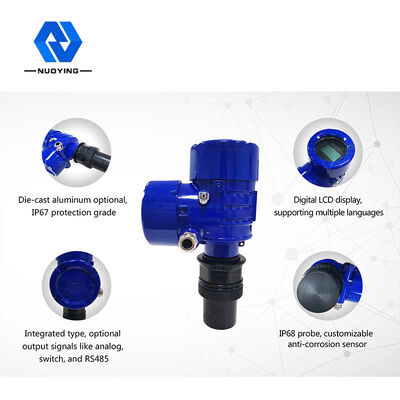

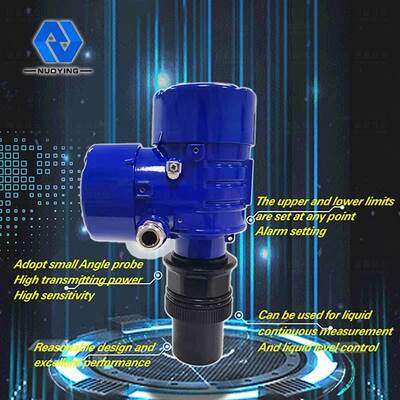

Caractéristique de conceptiondeJauge de niveau à ultrasons à bride avec une grande puissance de transmission
◎ La sonde à petit angle est adoptée pour les ondes ultrasonores, avec une grande puissance de transmission et une sensibilité élevée
◎ réglage des limites supérieure et inférieure et réglage de l'alarme à tout moment, peut être utilisé pour la mesure continue du liquide et le contrôle du niveau de liquide
◎ conception raisonnable, excellentes performances, structure simple, installation pratique, etc.
paramètres techniquesdeJauge de niveau à ultrasons à bride avec une grande puissance de transmission

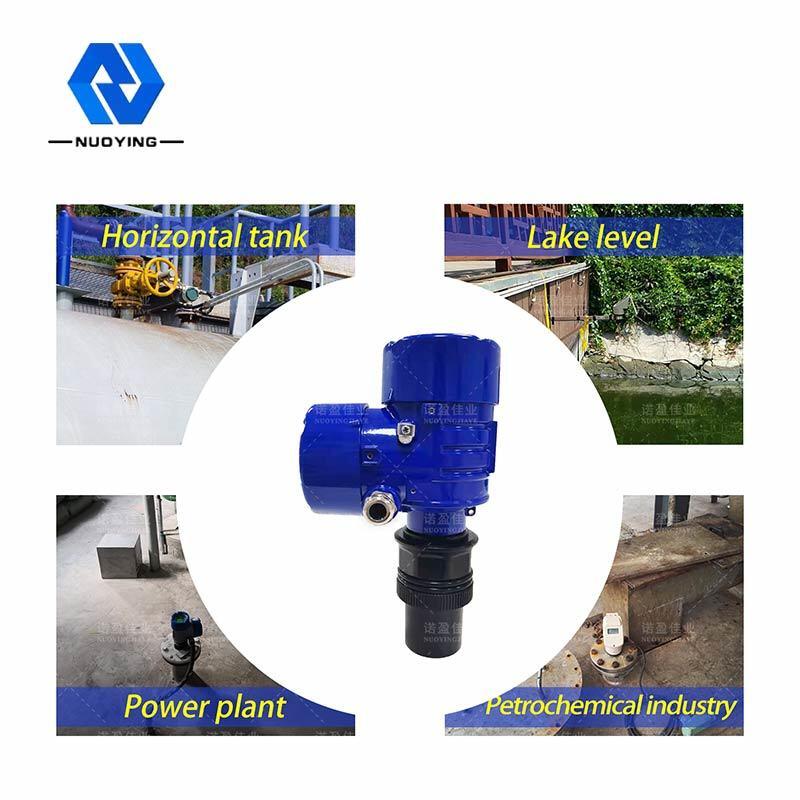

| Japplication typique | Liquide (pas d'agitation, mousse, volatilisation, etc.) |
| Modèles de produits | NYCSUL-502 |
| Le type de sonde |
Intégré, divisé |
| Le matériau de l'antenne | PP, PVC, 304 |
| Plage de mesure | 0~ 20M (intégré), 0~40m (séparé), |
| Précision de mesure | <0,25 % (portée < 20 m), <0,5 % (portée > 20 m) |
| La température du processus | 3M, 20M |
| Précision de mesure | 0,05 % ~ 0,1 % F. S |
| La température du processus | -20~ +70C |
| Pression de processus | -0,1 ~ 0,1 MPa, (pression atmosphérique) |
| Interface électrique | M20×1.5,½"NPT |
| classe de protection | IP65, IP67, IP68 (en option) |
| Connexion de processus | Bride |

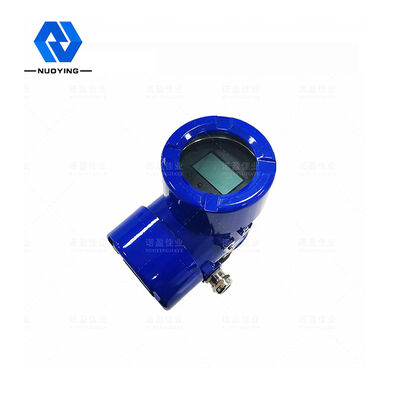

| Mode d'affichage | Niveau de liquide, distance (hauteur d'air) |
| Définir la sortie | Réglage de la limite supérieure, réglage de la limite inférieure |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
| Degré de protection | IP65, IP67, IP68 (facultatif) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
