Détails sur le produit:
|
Application typique: | Liquide | De type sondeur: | PTFE |
---|---|---|---|
Source de courant: | 24VDC | la température moyenne: | -184~+ 260℃ |
Pression de processus: | -0.1~1.0 MPA | tringlerie de procédure: | Fil de discussion |
niveaux de la protection: | IP 66 | sortie de signal: | 4… 20mA |
Surligner: | Jauge de niveau de capacité de pression,jauge de niveau de capacité RF 20 m,transmetteur de capteur de pression de liquide corrosif |

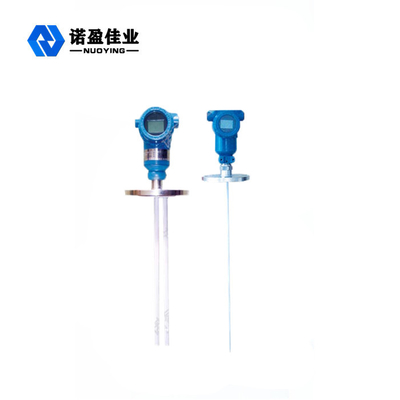

Indicateur de niveau de capacité de rf pour le liquide corrosif avec la chaîne de mesure 20m
Le principe de travail de l'indicateur de niveau de capacité de rf pour le liquide corrosif avec la chaîne de mesure 20m
Une radiofréquence est appliquée à la sonde et les effets de l'environnement environnant sont déterminés par l'analyse continue. Puisque tous les matériaux ont une constante diélectrique et leur conductivité est différente de celle d'air, toute l'impédance des changements de sonde dus à une petite compensation de capacité où elle entre en contact avec le matériel. Puisque la sonde activée et la forme de mur de navire les deux plats du condensateur, de l'isolateur de la sonde et de l'air environnant deviennent le matériel diélectrique, et quand l'air (constante diélectrique 1,0) est remplacé par n'importe quel autre matériel (constant> 1,0 de diélectrique), la variation de la valeur de capacité cause un changement de l'impédance. Cet effet est mesuré par le circuit et comparé à la référence une référence établie par l'arrangement de sensibilité (circuit).
Caractéristiques de conception d'indicateur de niveau de capacité de rf pour le liquide corrosif avec la chaîne de mesure 20m
◎le convertisseur modulaire est intégré avec le capteur, sans les pièces mobiles, la fiabilité élevée et la capacité anti-parasitage forte
◎plus largement applicable, avec les formes multiples de sonde, les formes de processus multiples de connexion, et les matériaux de fabrication multiples, qui peuvent être adaptés aux besoins du client ;
◎l'installation, l'élimination des imperfections et l'entretien sont extrêmement commodes
Paramètres techniques d'indicateur de niveau de capacité de rf pour le liquide corrosif avec la chaîne de mesure 20m
Application typique | Liquide liquide et corrosif, etc. |
modèle de produit | NYDR-3051 |
Forme d'antenne | Câble, Rod |
Matériel d'antenne | PTFE, 304 316 |
gamme de mesure | 6m, 20m |
Alimentation d'énergie | 24VDC |
sortie de signal | 4… 20mA/HART/RS485/Modbus… |
La température de processus | -40~+130℃, - 184~+260℃ |
Résistance de la température de circuit | -40~+80℃ |
Pression de processus | -0.1~1.6MPa |
Connexion de processus | filet de vis, bride (sélectionnable) |
à retard de temps | 0-30s sans interruption réglable |
Protection de perte de puissance | Mode élevé de /low, champ réglable |
Interface électrique | M20*1.5, ″ TNP DE ½ |
niveaux de la protection | IP65, IP67, IP68 |
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
