Détails sur le produit:
|
| Application typique: | voie d'eau, réservoirs, rivières, lacs, bancs, etc. | Matériel d'antenne: | 316L (facultatif) |
|---|---|---|---|
| Plage de mesure: | 30m, 80m (facultatifs) | Précision: | ±3mm |
| Source de courant: | 24VDC (deux ligne, ligne quatre) | La température de processus: | -40~+80℃ |
| Pression de processus: | -0.1~3.0MPa | tringlerie de procédure: | bride, parenthèse (facultative) |
| Surligner: | Transmetteur de niveau radar sans contact 26G,transmetteur de niveau radar intelligent SL,indicateur de niveau radar NYRD |
||

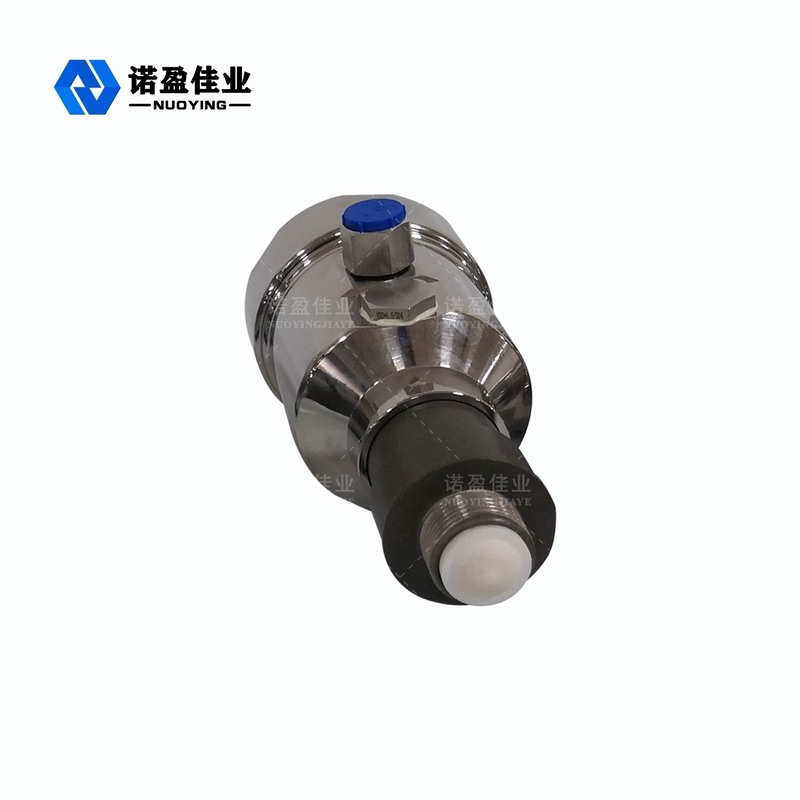

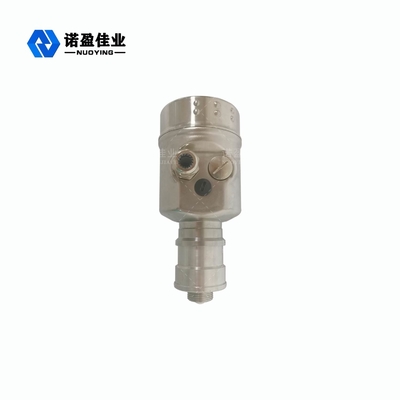

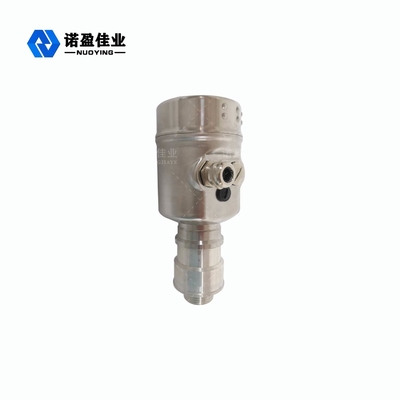

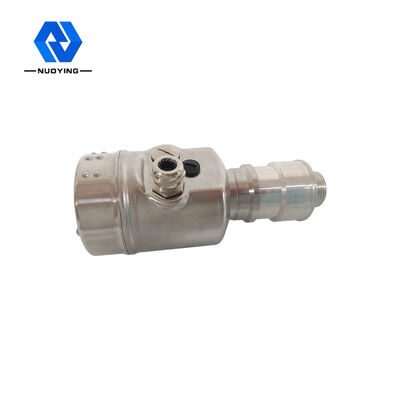

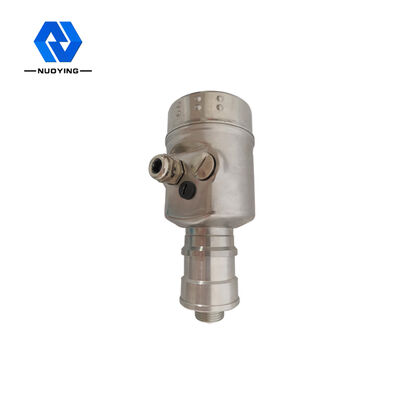

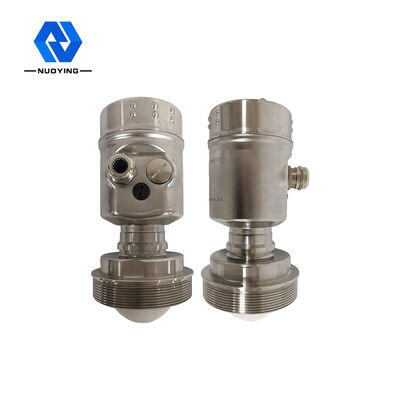

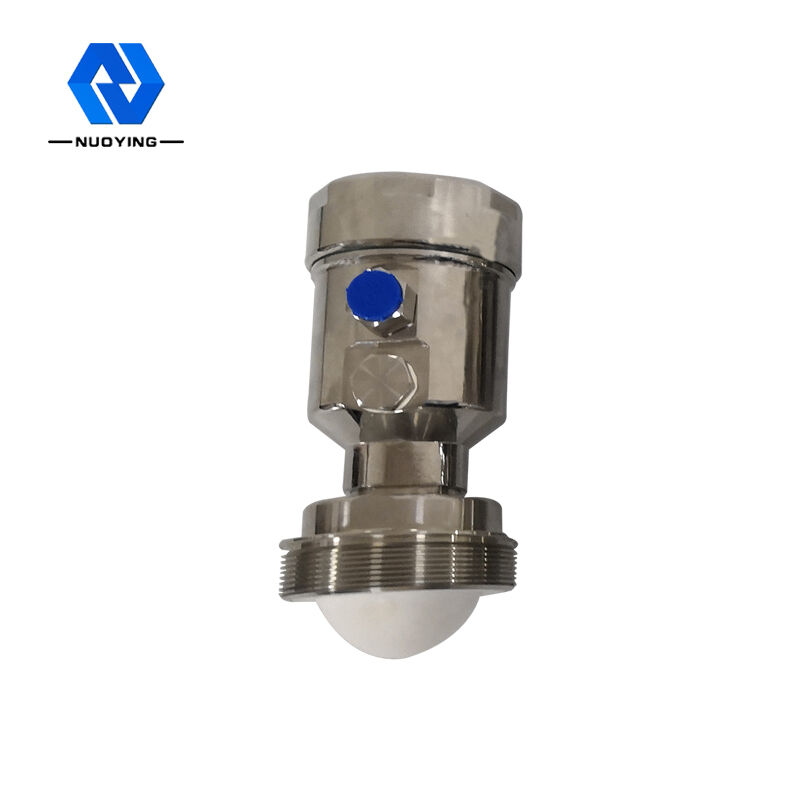

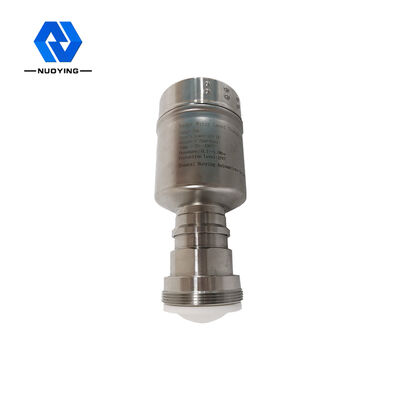

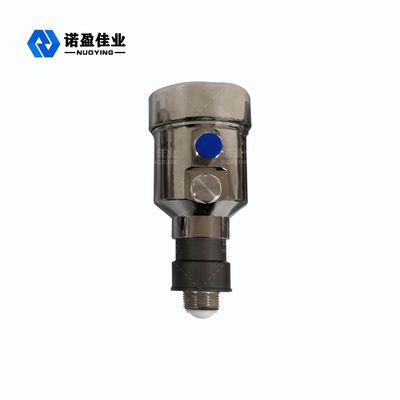

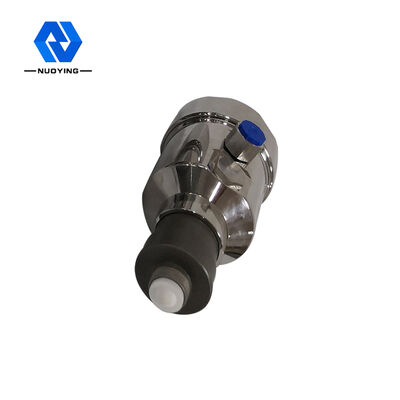

Transmetteur de niveau radar intelligent sans contact 26G NYRD SL avec haute fréquence
Le principe de fonctionnement du transmetteur de niveau radar intelligent sans contact 26G NYRD SL à haute fréquence
L'antenne de niveau radar émet des impulsions micro-ondes étroites, qui sont transmises vers le bas à travers l'antenne.Après que l'onde d'impulsion touche la surface du milieu mesuré, elle est réfléchie et reçue à nouveau par le système d'antenne, et le signal est transmis à la partie du circuit électronique et automatiquement converti en un signal de niveau (car la vitesse de propagation de l'impulsion est extrêmement rapide , l'onde électromagnétique atteint la cible et est renvoyée vers le récepteur (le temps d'aller-retour est quasi instantané)
Données de mesure : surface d'étanchéité du fond de filetage ou de la bride.
Remarque : Lors de l'utilisation de la temporisation du niveau radar, assurez-vous que le niveau de matériau le plus élevé ne peut pas entrer dans la zone aveugle de mesure (la zone indiquée en D sur la figure).
Caractéristiques de conception deTransmetteur de niveau radar intelligent sans contact 26G NYRD SL avec haute fréquence
◎ presque insensible à la corrosion et à la mousse ;Non affecté par les changements de densité moyenne, de température et de pression.
◎ Longueur d'onde plus courte, meilleure réflexion sur les surfaces solides inclinées.
◎ L'angle du faisceau est petit, l'énergie est concentrée, ce qui améliore la capacité d'écho et permet d'éviter les objets d'interférence.
◎ La mesure de la zone aveugle est plus petite, car la mesure d'un petit réservoir donnera également de bons résultats.
◎ Un rapport signal/bruit élevé, même en cas de fluctuations, permet également d'obtenir de meilleures performances.
cas de fluctuations peut également obtenir de meilleures performances.
◎ La haute fréquence est le meilleur choix pour mesurer un milieu à constante diélectrique solide et faible. La haute fréquence est le meilleur choix pour mesurer un milieu à constante diélectrique solide et faible.
◎La taille de l'antenne est petite, facile à installer ;Radar sans contact, pas d'usure, pas de pollution.
◎ Un environnement poussiéreux sérieux a peu d'influence sur le travail du compteur de niveau haute fréquence.
Paramètres techniquesdeTransmetteur de niveau radar intelligent sans contact 26G NYRD SL avec haute fréquence
| paramètres techniques | |
| signal de sortie | 4...20mA/HART/RS485/Modbus.. |
| La température du processus | -40~+260"C |
| La pression du processus |
-0.1~2.0MPa |
| La connexion au processus | bride (facultatif) |
| interface électrique | M20X1.5, % ~NPT |
| Degré de protection/degré IP |
IP67 (facultatif) |
|
qualité antidéflagrante |
ExialICT6 (voir certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
