Détails sur le produit:
|
| Application typique: | mesure de niveau liquide | Chaîne de mesure: | 50~5000mm |
|---|---|---|---|
| Exactitude de mesure: | ±1%FS | Affichage de statut: | AFFICHAGE À CRISTAUX LIQUIDES (OPTINAL) |
| Connexion de processus: | bride, parenthèse (facultative) | Densité moyenne: | ≤0.8Pa.s ; 3Pa.s |
| Catégorie anti-déflagrante: | Exia II CT6 | Pression de processus: | -0.1~2.0MPa |

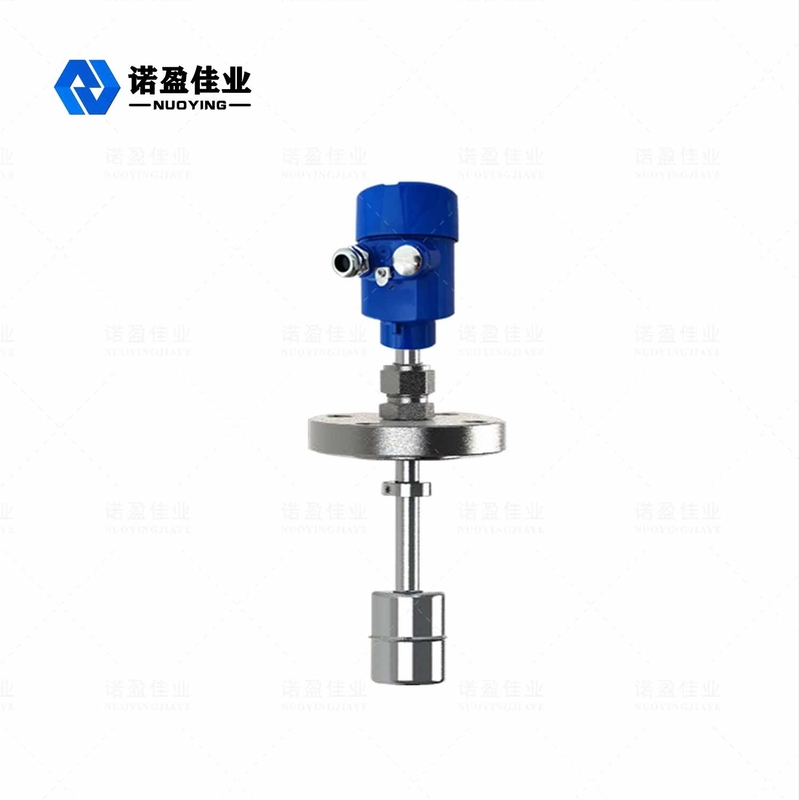

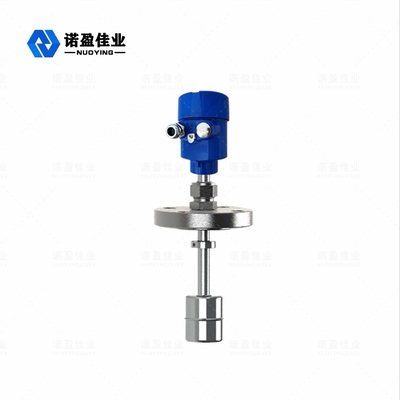

Mètre de niveau de flotteur magnétique liquide de la mesure NYCFQ-UL lié à la bride
Principe de fonctionnement de niveau de mètre de flotteur magnétique de NYCFQ-UL
Quand le capteur fonctionne, la pièce de circuit excitera une impulsion actuelle sur le fil de guide d'ondes et la propagation actuelle le long du fil de guide d'ondes produira d'un champ électromagnétique d'impulsion autour du fil de guide d'ondes. Un flotteur est fourni en dehors de la tige de mesure du capteur qui peut seul se déplacer à travers la tige de mesure avec le changement du niveau liquide. À l'intérieur du flotteur est un ensemble d'anneaux magnétiques permanents quand le champ magnétique actuel pulsé rencontre l'indicateur d'anneau magnétique produit par le flotteur le champ magnétique autour des changements de flotteur de sorte que le fil de guide de vague fait de matériel magnétostrictif produise d'une impulsion de torsion à la position de flotteur. ce qui est transmis de retour le long du fil à une vitesse fixe et détecté par le détecteur. En mesurant la différence de temps entre l'impulsion actuelle et la torsion ondulez la position du flotteur à savoir que la position du niveau liquide peut être avec précision déterminée.
Paramètres techniques de mètre de niveau magnétique de flotteur de NYCFQ-UL
| Application typique | Mesure de niveau liquide |
| Chaîne de mesure | 50~5000mm |
| Exactitude de mesure | ±1%FS |
| Alimentation d'énergie | 24VDC (15-35V) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃ |
| Pression de processus | -0.1~2.0MPa |
| Densité moyenne | ³ de 500~2000kg/m |
| Densité moyenne | ≤0.8Pa.s ; 3Pa.s |
| Connexion de processus | bride, parenthèse (facultative) |
| Affichage de statut | AFFICHAGE À CRISTAUX LIQUIDES (OPTINAL) |
| Niveau de protection | IP65 |
| Catégorie anti-déflagrante | Exia II CT6 |
Caractéristique de conception de niveau de mètre de flotteur magnétique de NYCFQ-UL
1. Opération de structure, vigoureuse et fiable, stable simple.
2. L'affichage indique le niveau liquide en rouge, qui est intuitif, attirant et facile à lire.
3. De diverses formes d'installation et formes de connexion peuvent être choisies.
4. Gamme étendue de mesure, aucun angle mort dans le processus entier de la mesure.
5. Mesure continue de divers liquides aussi bien que de niveaux moyens à hautes températures, à haute pression, corrosifs et inflammables et explosifs.
