Détails sur le produit:
|
Application typique: | Liquide, vapeur, milieu de gaz, surface solide | modèle du produit: | NH-93420 |
---|---|---|---|
Type d'antenne: | Câble, tige dure, câble anti-corrosif, type anti-corrosif de tige | Plage de mesure: | -200~+1600 ℃ |
Matériel de cas: | en aluminium (facultatif) | Capacité de chargement: | 0~500 Ω |
Puissance d'approvisionnement: | 24VDC | sortie de signal: | 4-20 mA /HART/RS485/Modbus |
Surligner: | Transmetteur de température NT-93420,capteur de transmetteur de température liquide |

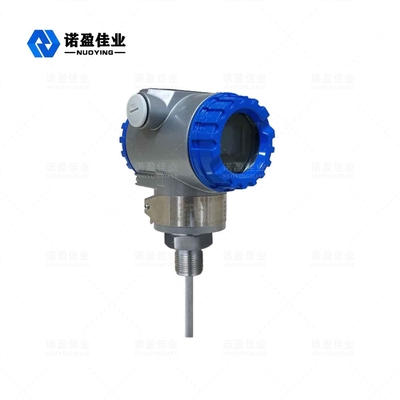

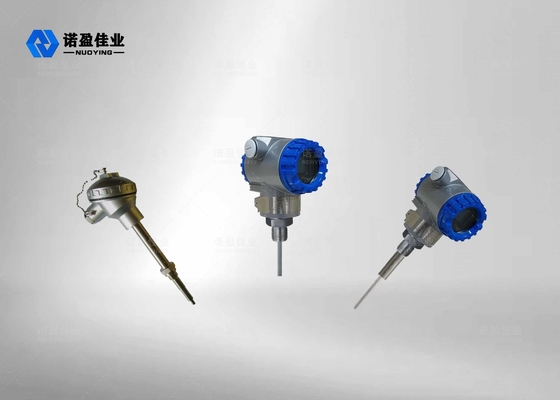

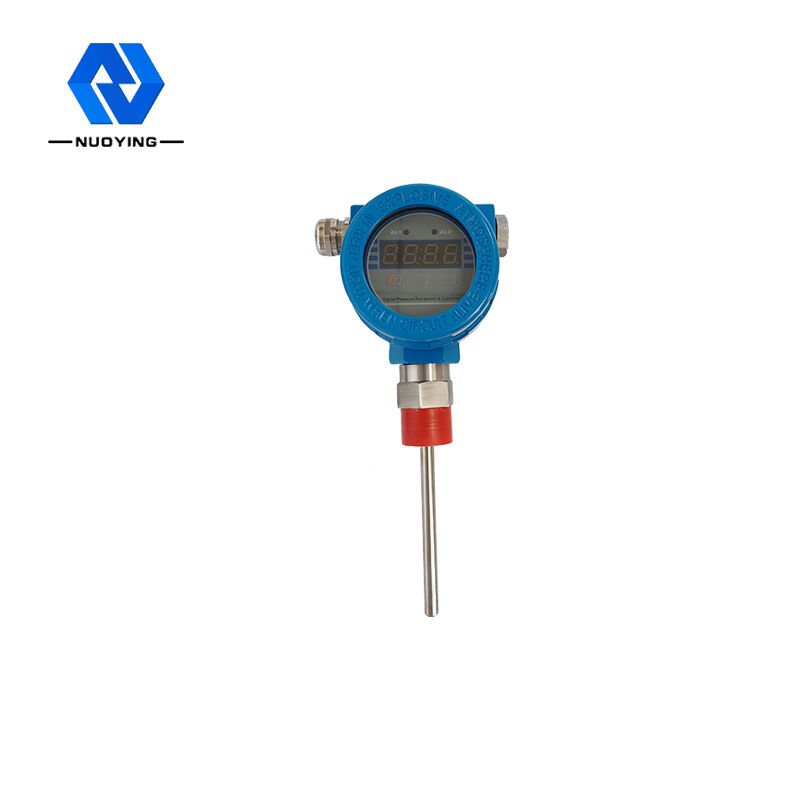

PprocessusRfiabilité NT-93420JtempératureJrandonneurVitesse de réaction rapidePourLiquide Applications
UniqueScapteurJtechnologie NT-93420 températureJrandonneur BasEénergieCconsommation Principe de fonctionnement
Le transmetteur de température NT-93420 est un instrument qui convertit la variable de température en signal de sortie standard.Il est principalement utilisé pour la mesure et le contrôle des paramètres de température dans les processus industriels.Il se compose de deux parties, un capteur et un convertisseur de signal.Le capteur est composé d'un thermocouple ou d'une résistance thermique.Le convertisseur de signal est principalement composé d'une unité de mesure, d'une unité de traitement et de conversion du signal.Certains émetteurs ont des unités d'affichage, et certains ont la fonction de bus de terrain, qui convertit les signaux de mesure physiques ou les signaux électriques ordinaires en signaux électriques standard pour une sortie sous la forme de protocoles de communication.
Le transmetteur de température NT-93420 utilise des thermocouples et des résistances thermiques comme éléments de mesure de la température.Les signaux de sortie des éléments de mesure de température sont envoyés au module transmetteur.Après le filtrage de stabilisation de tension, l'amplification opérationnelle, la correction non linéaire, la conversion V/I, le courant constant, la protection inverse et d'autres traitements de circuit, ils sont convertis en signaux de courant 4 ~ 20mA 0-5V/0-10V qui sont linéaires avec la température ou la sortie le signal avec le protocole RS485.
NT-93420 températureJrandonneur Caractéristique de conception
◎Technologie de capteur unique pour assurer la stabilité à long terme et la fiabilité du processus :
◎Faible consommation d'énergie et petite taille
◎Installation simple, plusieurs plages de mesure de température disponibles
◎Gaz liquide à double usage, tout support compatible avec le 316L
◎Plusieurs signaux analogiques linéaires sont facultatifs
◎Vitesse de réaction rapide, haute précision, structure exquise et durable, forte capacité anti-interférence
◎Imperméable, antidéflagrant, résistant à la température et antisismique
◎La conception et la fabrication des produits répondent à des normes de qualité élevées
NT-93420 températureJrandonneurTechniqueParamètre
Application typique | Liquide, vapeur, milieu gazeux, surface solide |
modèle du produit | NT-93420 |
Type d'antenne | Câble, tige dure, câble anti-corrosion, type de tige anti-corrosion |
Plage de mesure | -200~+1600 ℃ |
Matériau de la coque | Aluminium (facultatif) |
Capacité de chargement | 0~500Ω |
Temps de réponse | <350mS |
Dérive de température | +0,025 %/℃ |
Dérive temporelle | moins de ± 0,5 % par an |
Connexion de processus | Filetage, bride, installation de support (facultatif) |
Matériau du tube de protection | 1Cr18Ni9Ti ou tube en céramique ou aluminium élevé |
Fournir de l'énergie | 24VDC |
Signal de sortie | Système à deux fils 4... 20mA DC Système à trois fils 1~5VDC |
Degré de protection | IP67 |
Catégorie antidéflagrante | Exia II BT6 Exd II BT5 6 (détails dans le certificat) |
※ Remarques : les produits peuvent être personnalisés et conçus selon les exigences spécifiques
NT-93420 températureJrandonneurProduit Application
Pétrole, industrie chimique, fibre chimique : textile, caoutchouc, matériaux de construction : énergie électrique, métallurgie, médecine, alimentation et autres domaines industriels contrôle de processus de mesure de température sur le terrain.
Il est particulièrement adapté aux systèmes de mesure et de contrôle par ordinateur et peut également être utilisé avec des instruments.Tels que la mesure de la température et le contrôle de la tuyauterie et du système de ventilation, du système hydraulique et pneumatique, du système de refroidissement et du système de chauffage, de l'alimentation en eau et du système d'eau chaude, du système de climatisation et du système automatique.
