Détails sur le produit:
|
| Application typique: | Particulièrement pour le liquide corrosif de Stronge | modèle du produit: | NYCSUL-501 |
|---|---|---|---|
| Méthode d'installation: | Fil, bride | Plage de mesure: | 6m, 20m |
| Matériel d'antenne: | PTFE, 304, 316 | La température de processus: | -184 | +260°C |
| Pression de processus: | -0,1 | 1.6MPa | sortie de signal: | 4-20 mA /HART/RS485/Modbus |
| Surligner: | Compteur de niveau de liquide à capacité RF,mètre de niveau de liquide 20 m,transmetteur de niveau d'admission RF liquide à bride |
||
HauteStabilité et fiabilité Liquide de capacité RFIndicateur de niveau pourDiverses applications liquides
Plusieurs types de sondes et matériauxCompteur de niveau de liquide à capacité RF facile à installerOPrincipe de fonctionnement
Basé sur la technologie de capacité RF.Appliquez une fréquence radio à la sonde, déterminez les effets de l'environnement environnant grâce à une analyse continue.Parce que chaque matériau a sa propre constante diélectrique et qu'elle est différente de la conductivité de l'air.Lorsque la sonde entre en contact avec le matériau, l'impédance totale réfléchie par le petit décalage de capacité change.Étant donné que la sonde sous tension et la paroi du conteneur forment ensemble comme un condensateur, l'isolant de la sonde et l'air environnant deviennent des matériaux diélectriques.Lorsque l'air (constante diélectrique est de 1,0) est remplacé par un autre matériau (constante diélectrique> 1,0), le changement de valeur de capacité modifie l'impédance.Cet effet est mesuré par le circuit puis comparé aux données de référence établies par le réglage de sensibilité (circuit).
De plus, en ajoutant le Driving-Shield et le circuit hacheur dans la technologie RF Admittance, il peut actualiser une mesure séparée de l'impédance et de la capacité.De cette façon, le compteur de niveau d'admission RF peut éviter d'être mal orienté en accrochant les effets du matériau pendant le processus de mesure.Cela garantit la précision de la mesure.
Caractéristique de conception du compteur de niveau de liquide à capacité RF
★ Convertisseur et capteur modulaires intégrés, pas de pièces mobiles, haute fiabilité et forte capacité anti-interférence
★ Une applicabilité plus large, avec plusieurs formes de sonde, plusieurs formes de connexion de processus et plusieurs matériaux de fabrication, peut également être personnalisée
★ Facile à installer et à déboguer, pratique à entretenir.
Compteur de niveau de liquide à capacité RFParamètre technique
| Application typique | Liquide, spécialement pour le liquide corrosif Stronge |
| modèle du produit | NYDR-3051 |

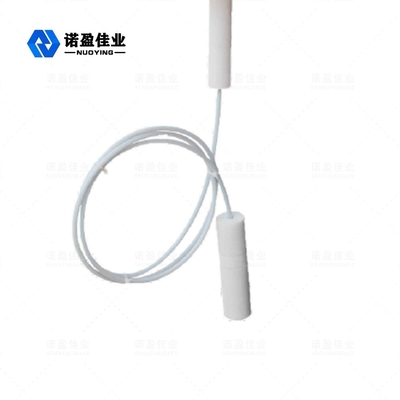

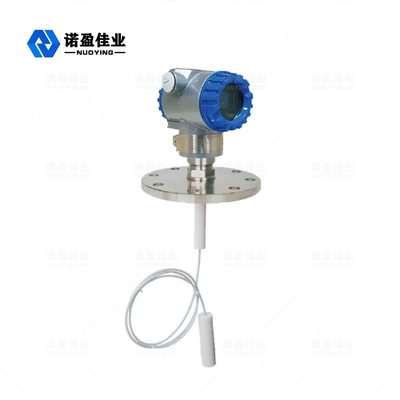

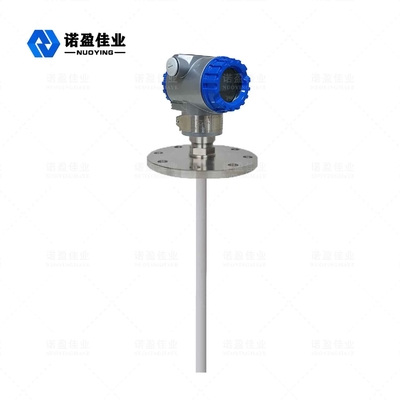

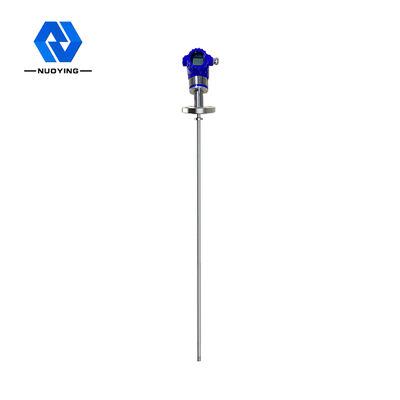

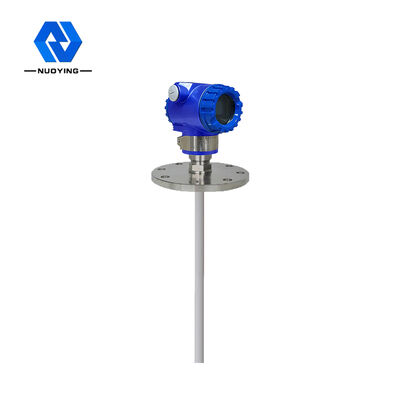

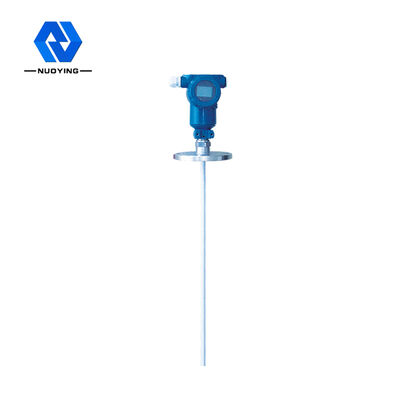

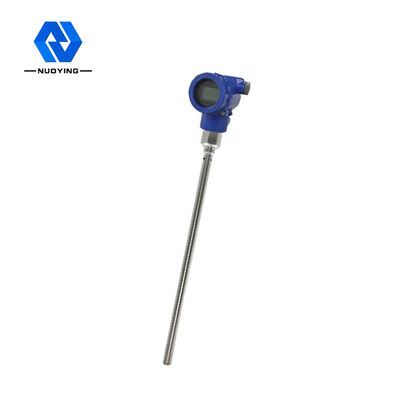

| Type d'antenne | Câble souple, tige dure. |
| Matériau de l'antenne | PTFE, 304, 316 |
| Plage de mesure | 6m, 20m |
| Temporisation | 0~30s continu Réglable |
| Température de processus | -184 ~ +260°C |
| Pression de processus | -0.1 ~ 1.6MPa |
| Connexion de processus | Filetage, Bride |
| Interface électrique | M20 x 1,5,1/2" NPT |
| Fournir de l'énergie | 24VDC |
| Signal de sortie | 4-20 mA/HART/RS485/Modbus |
| Degré de protection | IP65, IP67, IP68 (facultatif) |
| Catégorie antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (détails dans le certificat) |

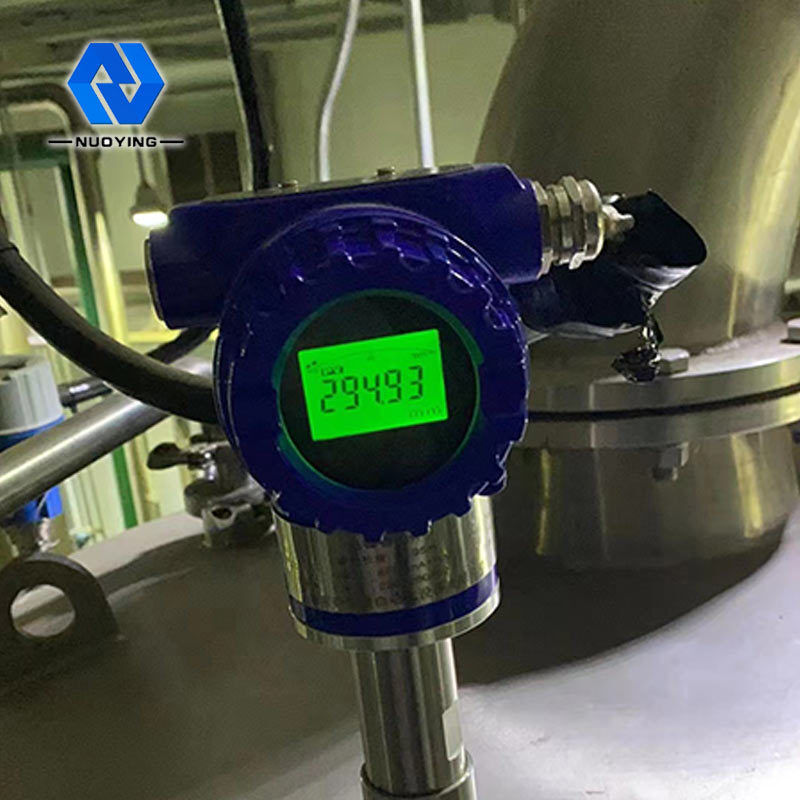

Compteur de niveau de liquide à capacité RFApplication du produit
L'indicateur de niveau capacitif peut être utilisé pour la mesure de niveau continue de presque tous les fluides forts, faibles ou non corrosifs dans des réservoirs ouverts ou sous pression.Largement utilisé dans : pétrole, produits chimiques, engrais, métallurgie, gaz naturel, centrale électrique, machines, fabrication, usine pharmaceutique, traitement des eaux usées, aliments et autres occasions industrielles de détection et de contrôle du niveau de liquide.
