Détails sur le produit:
|
De type sondeur: | Dédoublez | Matériel de sonde: | PP/PVC/PTFE/304 (facultatif) |
---|---|---|---|
Chaîne de mesure: | 0-20m | Exactitude de mesure: | <0.25% (Range<20m) |
Angle de mesure: | 10° | La température de processus: | -20~+80℃ |
Pression de processus: | Pression normale | Mode d'affichage: | Niveau liquide, distance (taille vide) |
Surligner: | Émetteur NYCSUL-502 de niveau ultrasonique,Commutateur de niveau ultrasonique fendu 24VDC,Émetteur de niveau liquide ultrasonique |

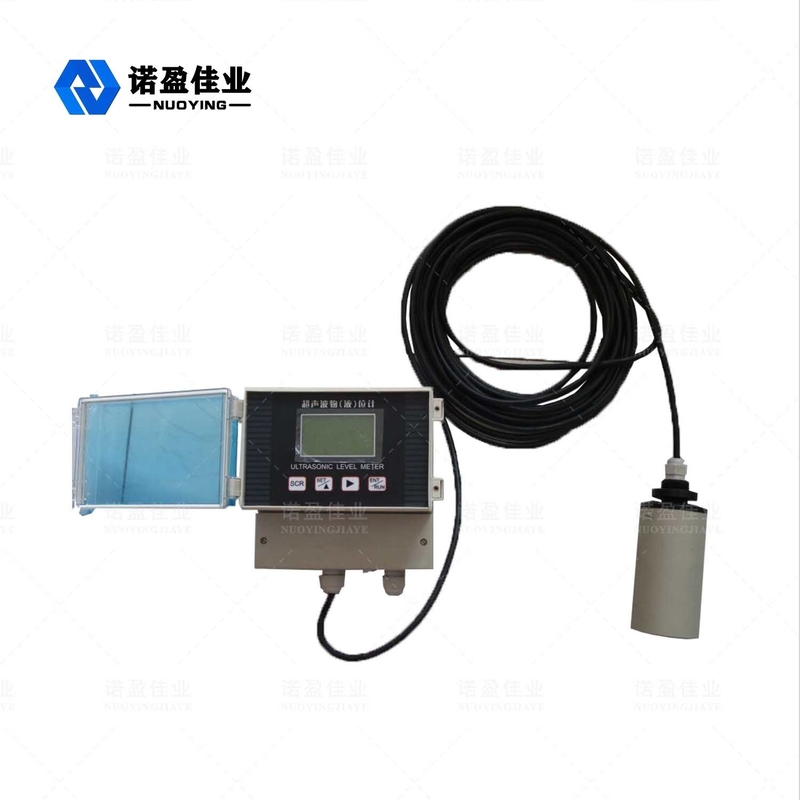

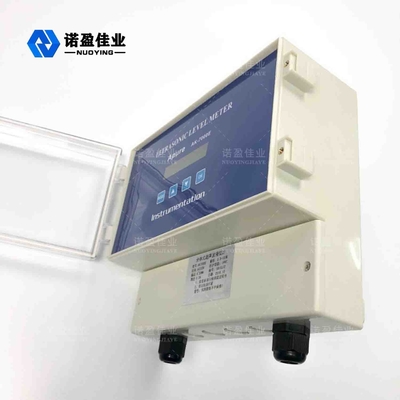

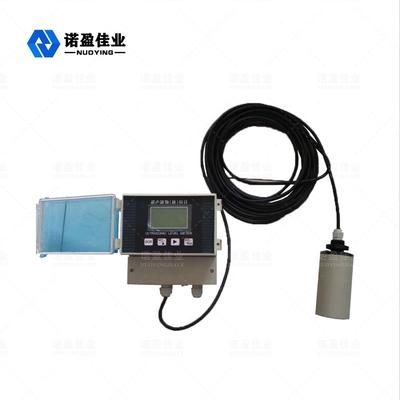

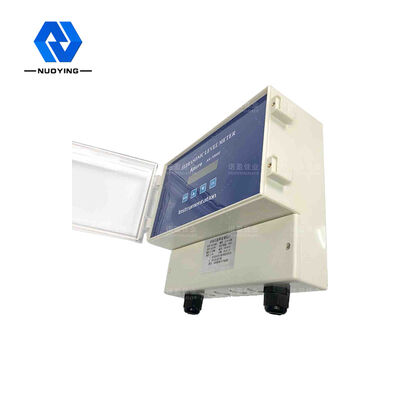

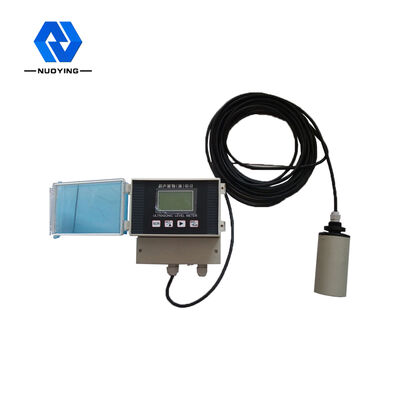

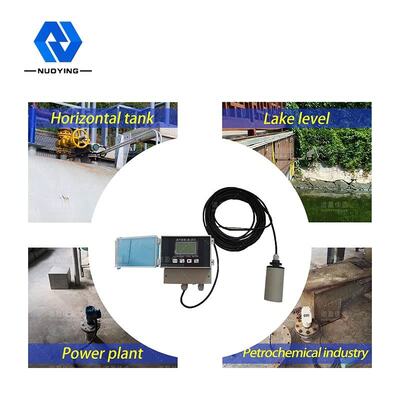

Commutateur de niveau ultrasonique liquide fendu de 24VDC NYCSUK-502 lié au fil
Principe de fonctionnement de niveau ultrasonique du commutateur NYSCSUK-502
Les carburants, lubrifiants, produits chimiques, pesticides, et quelques solutés spécifiques dans la production industrielle ou les systèmes de commerce de transport sont transférés en cuves de stockage, ainsi lui est essentiel pour tenir l'information sur l'environnement (position, température, niveau liquide, pression, etc.) des réservoirs dans le système entier. Le commutateur de niveau ultrasonique est installé sur le dessus du conteneur. Sous le contrôle de l'unité électronique, la sonde envoie une poutre de l'impulsion ultrasonique à l'objet mesuré. L'onde sonore est reflétée par la surface de l'objet, et une partie de l'écho reflété est reçue par la sonde et a converti en signal électrique.

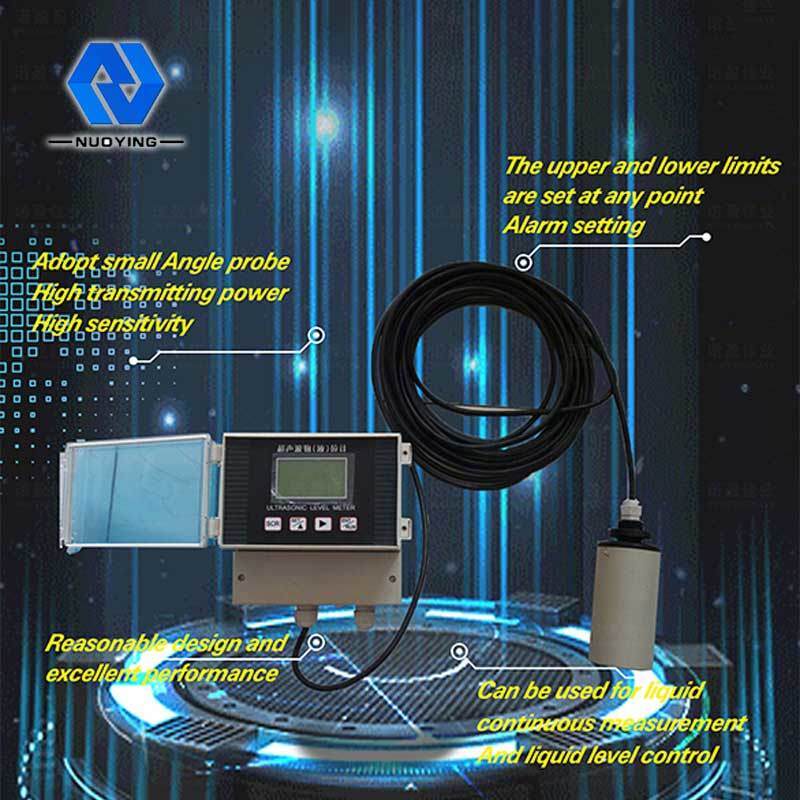

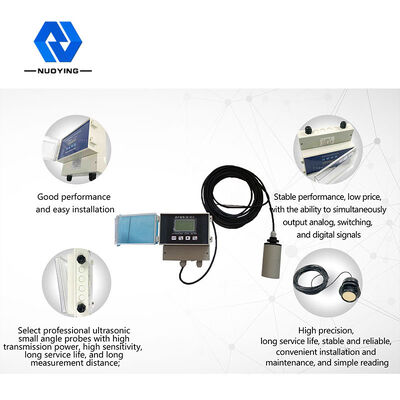

Caractéristique de conception de niveau ultrasonique du commutateur NYSCSUK-502
1. Conception raisonnable, excellente représentation, structure simple et installation commode.
2. L'ultrasonique adopte une sonde sous petit angle, qui a la puissance et la sensibilité élevées de transmission.
3. logement 316L d'acier inoxydable et câble revêtu de Teflon®.
4. résistance à la corrosion élevée et structure hermétiquemente scellé, IP68.
Paramètres techniques du commutateur NYSCSUK-502 de niveau ultrasonique
Application typique | Mesure de niveau liquide |
Plage de fréquence | 40KHz, 100KHz |
De type sondeur | Intégré |
Matériel de sonde | PP/PVC/PTFE/304 (facultatif) |
Chaîne de mesure | 0~20m |
Exactitude de mesure | <0.25% (Range<20m) |
Angle de mesure | 10° |
Alimentation d'énergie | 24VDC, 220VAC |
La température de processus | -20~+80℃ |
Pression de processus | Pression normale |
Connexion de processus | Fil, bride, support de parenthèse (facultatif) |
Sortie de signal | 4… 20mA/HART/RS485… |
Mode d'affichage | Niveau liquide, distance (taille vide) |
Établissement de la sortie | Arrangement de limite supérieure, arrangement de limite inférieure |
Affichage | Affichage à cristaux liquides |
Matériel de Shell | Polypropylène/aluminium |
Classe de protection | IP67 |
Catégorie anti-déflagrante | ExiaCT6Ⅱ GA |
