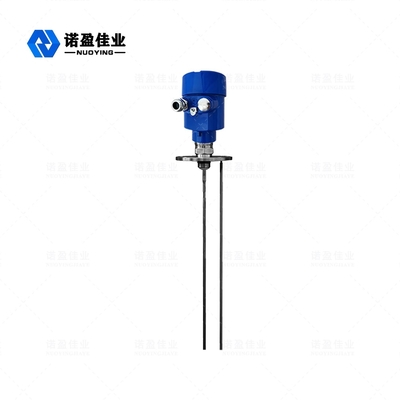

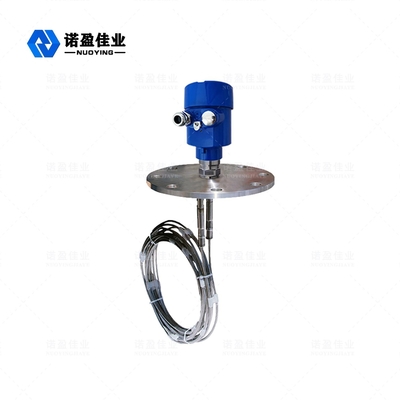

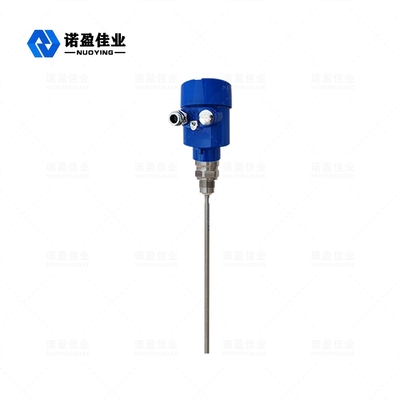

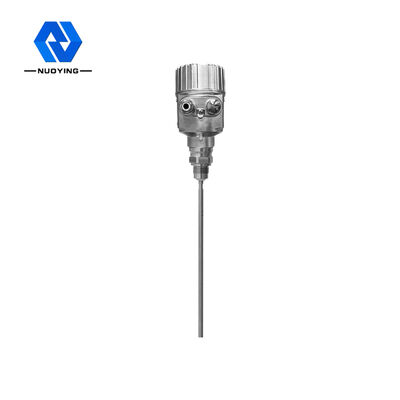

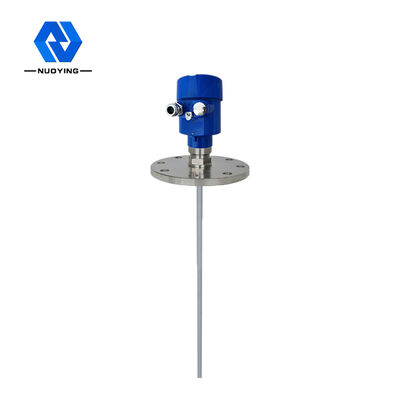

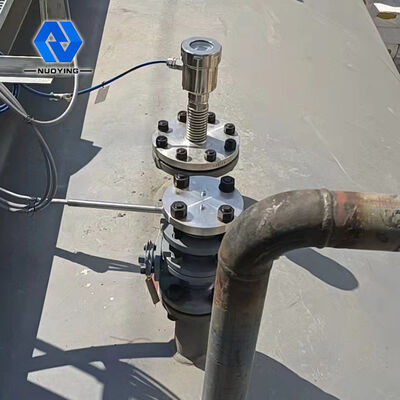

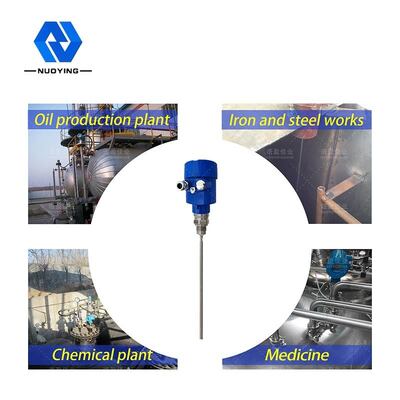

Type entrant en contact moyen émetteur de niveau de radar de vague guidée pour la constante diélectrique

Radar à onde guidée à haute précisionIndicateur de niveauMilieu Contact Type adapté à la constante diélectrique

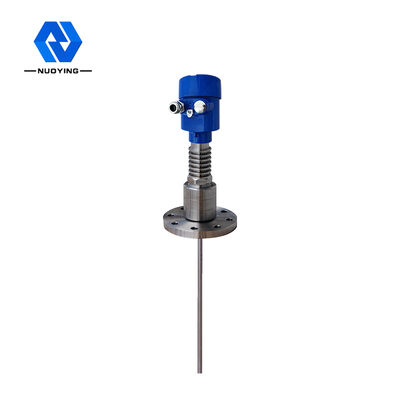

Radar à onde guidée résistant aux hautes températures et hautes pressionsIndicateur de niveau Principe de fonctionnement

L'impulsion micro-ondes à haute fréquence envoyée par le radar à onde guidée se propage le long du composant de détection (câble en acier ou tige en acier). Lorsque l'onde rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, une partie de l'impulsion d'onde sera immédiatement réfléchie vers l'émetteur. L'intervalle de temps entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.

Entrée

Le radar à onde guidée est un instrument de mesure basé sur le principe du temps de parcours. L'onde radar se déplace à la vitesse de la lumière, et le temps de parcours peut être converti en un signal de niveau par des composants électroniques. La sonde envoie une impulsion haute fréquence qui se propage le long de la sonde à câble ou à tige. Lorsque l'impulsion rencontre la surface du matériau, elle est réfléchie et reçue par le récepteur de l'instrument, et le signal de distance est converti en signal de niveau du matériau.

Le signal d'impulsion réfléchi est transmis au circuit électronique de l'instrument le long de la sonde à câble ou à tige, et le microprocesseur traite le signal pour identifier l'écho généré par l'impulsion micro-ondes sur la surface du matériau. La reconnaissance correcte du signal d'écho est effectuée par un logiciel d'impulsion. La distance D par rapport à la surface du matériau est proportionnelle au temps de parcours T de l'impulsion.

Sortie

Réglé en entrant la hauteur du réservoir vide E (=point zéro), la hauteur du réservoir plein F (=plage complète) et certains paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie 4-20mA.

Radar à onde guidéeIndicateur de niveauCaractéristique du produit

L'indicateur de niveau radar à onde guidée adopte une technologie avancée de traitement des micro-ondes et une technologie unique de traitement des échos Echo Discovery. Avec une mesure par contact, la précision de la mesure est élevée et la mesure est plus précise. Dans le même temps, le radar à onde guidée résiste à l'adhérence et n'est pas affecté par l'environnement extérieur tel que la température du milieu et l'adhérence.

Une variété de modes de connexion de processus et de types de composants de détection rendent l'indicateur de niveau radar à onde guidée série 70X adapté à diverses conditions de travail et applications complexes. Par exemple :; Milieux à haute température, haute pression et faible constante diélectrique.

Il adopte un mode de fonctionnement à impulsions, avec une puissance d'émission extrêmement faible, et peut être installé dans divers conteneurs métalliques et non métalliques, sans danger pour le corps humain et l'environnement.

Radar à onde guidée Indicateur de niveau Paramètre Produit
