Détails sur le produit:
|
| Application: | liquides, la poussière, solides | Article non.: | NYRD808 |
|---|---|---|---|
| Forme d'antenne: | Type de barre, type de baisse de l'eau | Matériel d'antenne: | 、 316 du、 304 de PTFE |
| Chaîne de mesure: | 35m, 40m, 80m | Exactitude de la mesure: | 0.05%~0.1%F.S |
| Surligner: | mètre de niveau de radar de 70m,émetteur de niveau de radar d'alimentation de l'énergie 24V,Type solide émetteur de radar de bride de niveau |
||

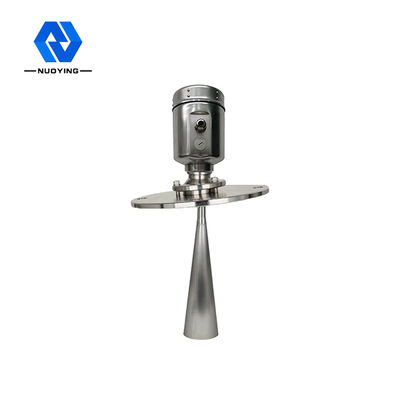

Émetteur de niveau de niveau de radar de cerf de mètre de radar de poubelle de grain de radar de capteur de niveau de ciment
Description
Cette série de radar le mètre que de niveau a adopté le détecteur radar 26G à haute fréquence, la gamme maximum de mesure peut atteindre jusqu'à 70 mètres. L'antenne est transformation plus ultérieure optimisée,
les nouveaux microprocesseurs rapides ont une vitesse plus élevée et l'efficacité peut être analyse faite de signal, l'instrumentation peut être employée pour le réacteur, le silo solide et l'environnement très complexe de mesure.
Spécifications
| 70 mètres s'étendent radar le mètre que de niveau a adopté le détecteur radar 26G à haute fréquence | |

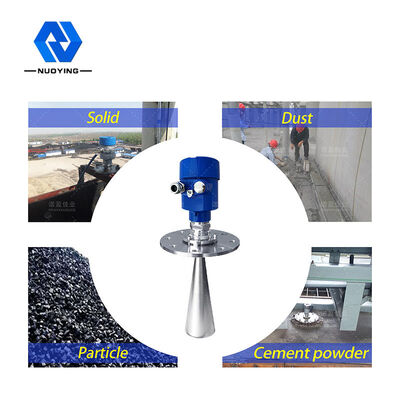

| Application | Matériel solide, la poussière forte |
| Chaîne de mesure | 70 mètres |
| Connexion de processus | Bride universelle |
| La température moyenne | -40℃ | +250℃ |
| Pression de processus | -0,1 | 0,1 MPA |
| Exactitude | ± 15mm |
| Catégorie de protection | IP67 |
| Plage de fréquence | 26GHz |
| Sortie de signal | 4~20mA/Hart (à deux fils/quatre) RS485/Modbus |
| Catégorie anti-déflagrante | Exia II C T6 GA |
Principe
L'impulsion de niveau de micro-onde d'antenne d'émetteur de radar est étroite, l'antenne de haut en bas de transmission. L'exposition de micro-onde à la surface moyenne est reflétée de retour encore par le système d'antenne reçoit, envoie le signal au circuit électronique automatiquement converti en signaux de niveau (parce que la vitesse de propagation de micro-onde, électromagnétique saluent pour atteindre la cible et reflété de nouveau au récepteur cette fois est presque instantané).
Mesure de la donnée : Le fond de filet de vis ou la surface d'étanchéité de la bride.
Note : Assurez-vous que le mètre de niveau de radar le de plus haut niveau ne peut pas entrer dans les abat-jour de mesure
secteur (figure D montrée ci-dessous).

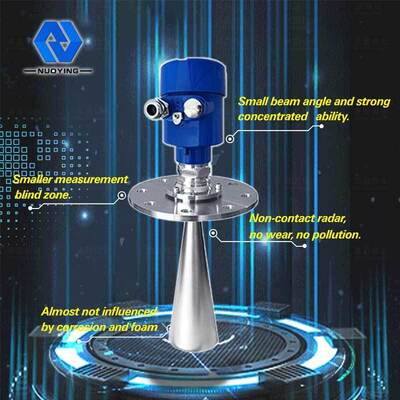

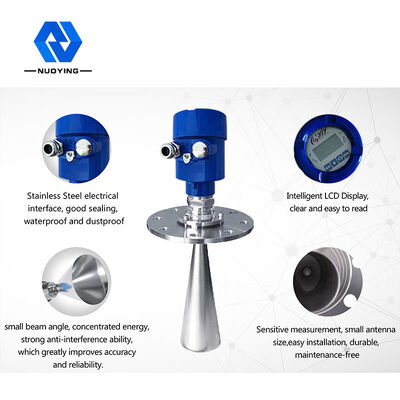

Caractéristiques
Petite taille d'antenne de Ø, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
Ø presque aucune corrosion, effet de bulle ; presque non affecté par la vapeur d'eau dans l'atmosphère, la température et des changements de pression.
L'environnement sérieux de la poussière de Ø sur le travail de haut niveau de mètre a peu d'effet.
Le Ø une longueur d'onde plus courte, la réflexion de l'inclination extérieure solide est meilleur.
L'angle de faisceau de Ø est petit, l'énergie est concentré, peut augmenter la capacité de l'écho et éviter l'interférence.
Le Ø la gamme de mesure est plus petit, pour une mesure donnera de bons résultats.
Le rapport signal/bruit élevé de Ø, l'état de fluctuation de niveau peut obtenir une meilleure représentation.
Haute fréquence de Ø, mesure de la constante diélectrique solide et basse du meilleur choix.
Les conditions d'installation
Soyez installé en diamètre du 1/4 ou du 1/6. Note : la distance entre la distance minimum de mur de réservoir devrait être le réservoir hauts 1/10.
Note : 1. donnée
centre du conteneur 2.The ou axe de symétrie
Le niveau conique supérieur de réservoir, peut être installé à
le dessus du réservoir est intermédiaire, peut garantir la mesure au fond conique.
Une antenne d'alimentation sur la surface verticale d'alignement. Si la surface est rugueuse, l'angle de pile doit être employé pour ajuster l'angle de la bride de cardan de l'antenne sur la surface d'alignement.
(En raison de l'inclinaison extérieure solide causera l'atténuation d'écho, même la perte de signal.)
Le réservoir conique de Ø ne peut pas être installé au-dessus du port d'alimentation.
Note : l'installation extérieure devrait adopter le parasol.
1. correct
2. mesures antipluies d'erreur
Le Ø l'instrument ne peut pas être installé dans l'intermédiaire arquée ou voûtée de toit. En plus du produit l'écho indirect est également affecté par les échos. L'écho multiple peut être plus grand que la valeur réelle de l'écho de signal, parce que par le dessus peut concentrer l'écho multiple. Ainsi ne peut pas être installé dans un site central.
1. Correct
2. Erreur
Le Ø là sont des obstacles affectant le plat nécessaire de réflexion de mesure.
1. Correct
2. Erreur
La connexion électrique
La tension d'alimentation électrique :
(4~20) mA/HART (système à deux fils)
L'alimentation d'énergie et le signal de courant de sortie
partager un câble de bouclier de deux noyaux. La gamme de tension d'alimentation voir des données techniques. Pour le type d'une sécurité inhérente doit être une glissière de sécurité entre l'alimentation d'énergie et l'instrument.
(4~20) mA/HART (système à quatre fils)
Alimentation d'énergie distincte et le signal actuel,
respectivement utilisant un cable électrique. La gamme de tension d'alimentation voir des données techniques.
RS485/Modbus
Alimentation d'énergie et ligne de Modbus distincte drespectively utilisant un câble protégé, la gamme de tension d'alimentation électrique voir des données techniques.
FAQ
Q : Combien de temps me répondrez-vous ?
: Nous vous contacterons dès que possible mais d'ici 12 heures
Q : Est-ce que je peux obtenir quelques échantillons ?
: Oui, l'ordre d'échantillon est disponible pour le contrôle de qualité et l'essai du marché. Mais vous devez payer le coût exprès.
Q : Quand pouvez-vous vou'charger de la votre production ?
: Une fois qu'obtenant votre confirmation de produit et recevant le paiement d'avance, la production sera commencée immédiatement.
Q : Quel est délai de livraison ?
: Cela prend habituellement environ 3-5 jours ouvrables pour la commande et 10-15 jours pour le grand ordre.
Q : Comment commandez-vous votre qualité ?
: Trois étapes d'inspection (d'original, de production, et de produits finis) + bon service de garantie (1 an de libre pour changer un neuf sans tous facteurs humains de dommages).
Q : Quels certificats avez-vous ?
: ISO9000, CE, certification anti-déflagrante, RoHs prêt. Et avant le delievry des marchandises, la certification d'inspection de qualité et de sécurité publiée par les troisième pièces peut également être offerte.
Q : Est-ce que je pourrais visiter votre usine ?
: Très bienvenu ! Mouche au port d'air de Xian Yang. C'était un grand plaisir pour nous.
Q : Quels sont vos termes de garantie ?
: Nous offrons 12 mois de temps de garantie.
Q : pouvez-vous fournir l'OEM et le service adapté aux besoins du client ?
: Oui, l'OEM et l'ODM sont les deux disponibles, nous ont le département professionnel de R&D qui peut fournir les solutions professionnelles pour vous.
Emballage et expédition
Paramètre technique
| Application | Toutes sortes de liquides (corrosion forte, basse constante diélectrique, agitation, vapeur, cristallisation, condensation, boue, haute température et haute pression, etc.) |
| Toutes sortes de poussière (la poussière forte, la poussière de flottement, poudre de ciment, poudre de chaux, cendres volantes, cristallisation et d'autres occasions) | |
| Divers solides (grain, petites pierres, minerai de fer, charbon, etc.) | |
| Nombre d'article | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Forme d'antenne | Type de barre, type de baisse de l'eau, type de plat, type en forme de corne et extérieur, type de lentille |
| Le matériel d'antenne | PTFE, 304 316, PP, PFA |
| Chaîne de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
| Exactitude de la mesure | 0.05%~0.1%F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4-20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Pression de processus | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Connexion de processus | Fil, parenthèse, bride, bride de santé (facultative) |
| Interface électrique | M20x1.5, 1/2 » TNP |
| Catégorie de protection | IP65, IP67, IP68 (facultatifs) |
| Catégorie anti-déflagrante | ExiaIICT6 GA, ExdIICT6 gigaoctets (suivant les indications du certificat) |
