Détails sur le produit:
|
| modèle du produit: | NYRD704, | Précision de mesure: | 0,05% | 0,1% F.S |
|---|---|---|---|
| Application typique: | La poussière (cendres volantes, poudre de chaux, poudre de ciment | sortie de signal: | 4… 20mA/HART/RS485/Modbus… |
| Matériel d'antenne: | 316 | Catégorie anti-déflagrante: | ExiaIICT6Ga |
| Surligner: | Indicateur de niveau radar à fil de connexion coaxial,indicateur de niveau radar à onde guidée 704,transmetteur de niveau radar 6 m |
||

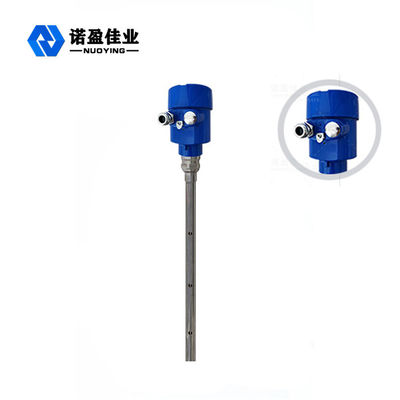

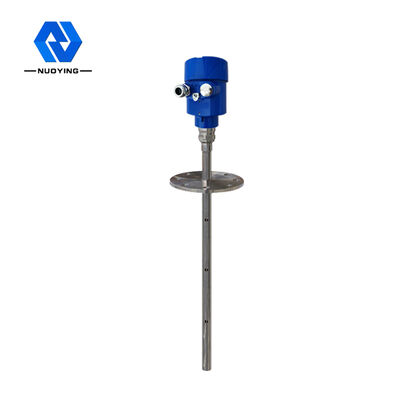

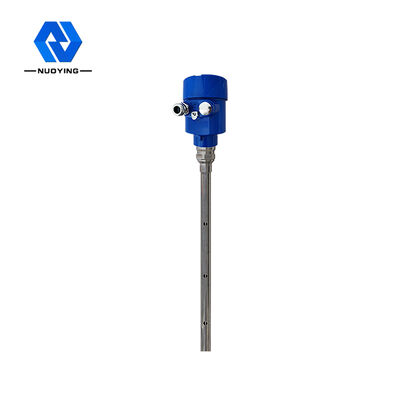

se relier coaxial de 6m NYRD 704 et mètre de niveau de radar sage de vague guidée
Principe de fonctionnement de se relier coaxial de 30m et de mètre de niveau de NYRD 704 de radar sage de vague guidée dans le chantier
Se relier coaxial et l'impulsion sage émis par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre les milieux d'essai. En raison du changement soudain de la constante diélectrique, il cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Traitement d'entrée
Le radartool de vague guidée est un appareil de mesure basé sur le principe du voyage de temps. L'onde de radar fonctionne à la vitesse de la lumière, et le temps de fonctionnement peut être converti en signal de niveau de but par les composants électroniques. La sonde émet l'impulsion et les propagations à haute fréquence le long de la sonde de câble ou de tige.
Traitement de sortie
En écrivant la taille vide E de réservoir (= zéro), la pleine taille F de réservoir (= gamme complète) et quelques paramètres d'application, les paramètres d'application adapteront automatiquement le mètre aux conditions de mesure, correspondant à la sortie 4-20mA.

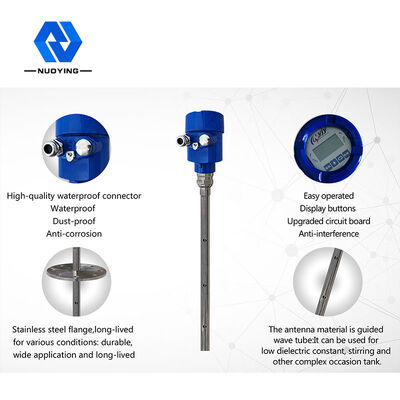

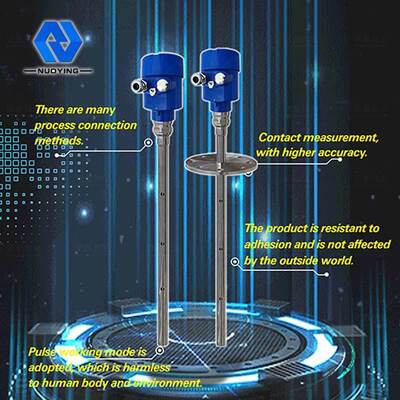

Caractéristiques de conception de 30m anti-Corrtsion et mètre de niveau de radar de vague guidée de PTFE NYRD 701 dans la haute température et la pression
◎Le mètre de niveau d'objet de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, mesure de contact, exactitude élevée de mesure, une mesure plus précise. Récemment, le radar de vague guidée n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎La série 70-X a guidé le mètre de niveau d'objet de radar de vague qui convient aux conditions et aux applications de travail compliquées souples dues aux modes de connexion de versprocess et aux types de module de détection. Comme : milieu à hautes températures, haut-fait pression sur et bas de constante diélectrique.
◎Le mode fonctionnant d'impulsion, basse puissance d'émission, peut être installé dans un grand choix de corrosif, conteneurs de non-métal, aucun mal au corps humain et l'environnement.
Paramètre technique de mètre de niveau de NYRD 701 de vague guidée de radar contactable et de grande précision de 30m dans la haute température, pression

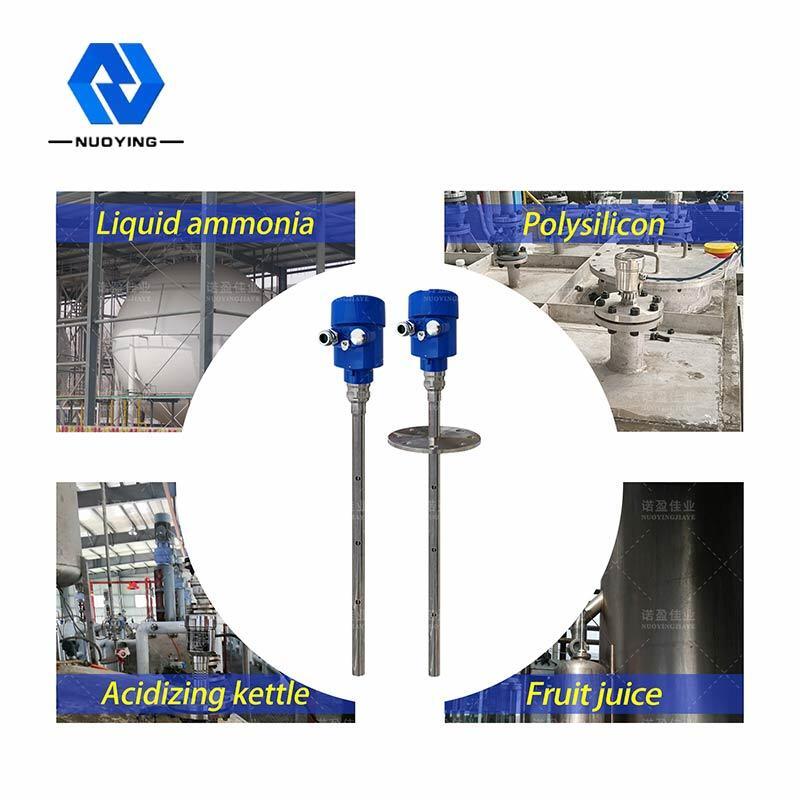

| Application typique | Liquide (corrosion forte, basse constante diélectrique, adhérence, haute température et haute pression) |
| La poussière (cendres volantes, poudre de chaux, poudre de ciment) | |
| Solide (petites particules) | |
| Modèle de produit | NYRD704, |
| Forme d'antenne | Type de câble, type de tige |
| Matériel d'antenne | PTFE |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 6m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ °C +500 |
| Pression de processus | -0.1~2.0MPa, - 0.1~4.0MPa |
| Connexion de processus | bride |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP 65, IP 67 |
| Catégorie anti-déflagrante | ExiaIICT6Ga |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
