Détails sur le produit:
|
| MODÈLE DE PRODUIT: | NYRD702 | Forme d'antenne: | Type de câble, Rod Type |
|---|---|---|---|
| Chaîne de mesure: | 6M | Alimentation d'énergie: | 24VDC (à deux fils, à quatre fils), 220VAC |
| Matériel d'antenne: | PTFE/304/316 | L'échantillonnage d'écho: | 55 fois/s |
| Précision de mesure: | 0.05%~0.1% F.S | La température de processus: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
| Surligner: | émetteur de radar de vague guidée de 6m,Émetteur de niveau de radar contactable de vague guidée,Capteur de niveau guidé par micro-onde de radar |
||

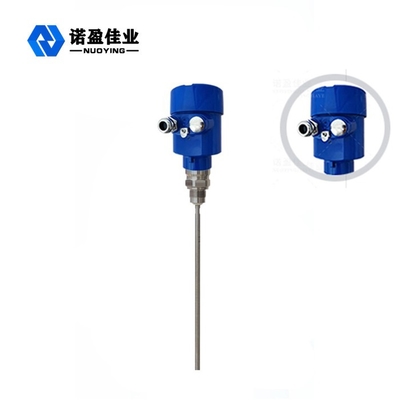

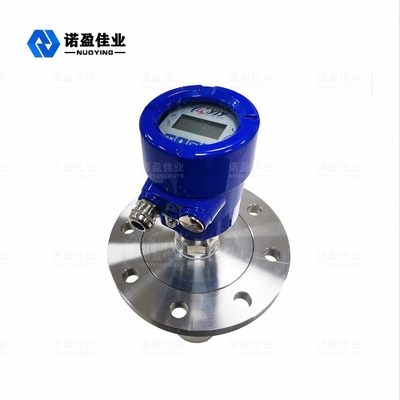

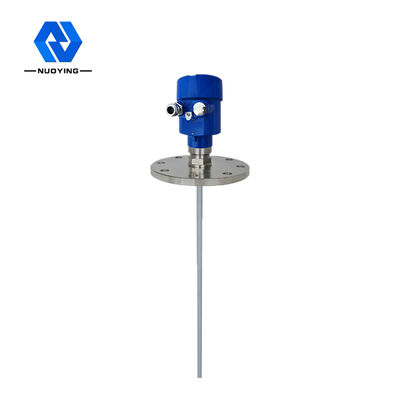

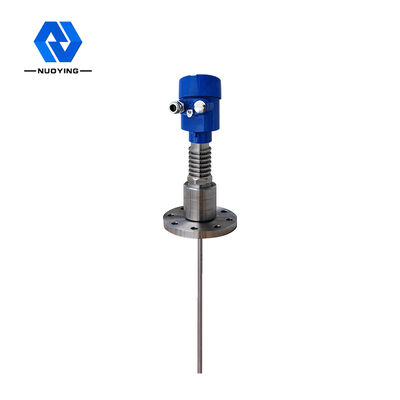

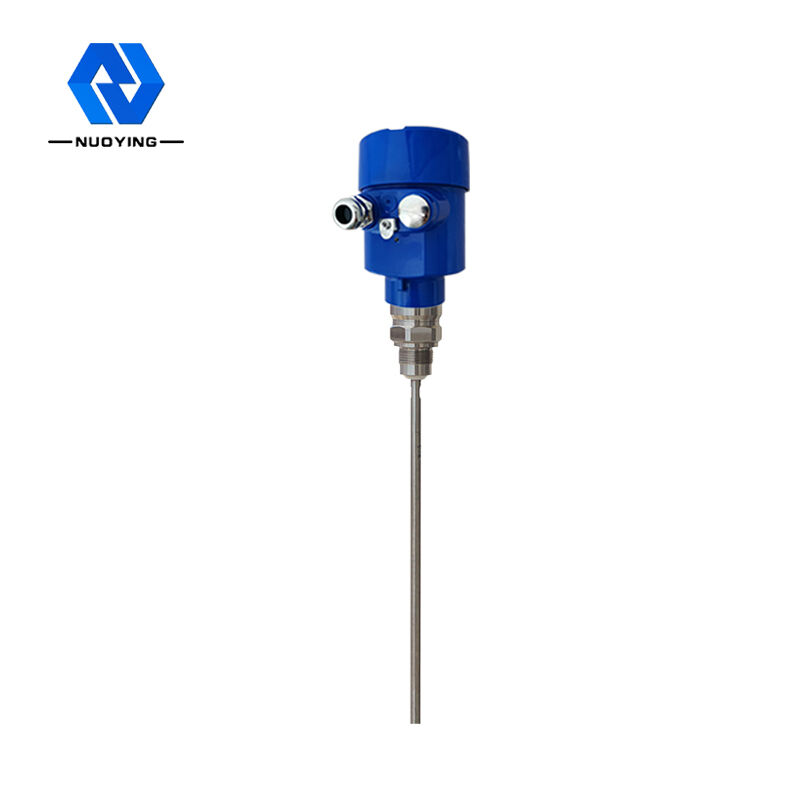

De grande précision contactable de niveau de l'émetteur 6m de radar de vague guidée de NYRD 702
Principe de fonctionnement de grande précision contactable de niveau de l'émetteur 6m de radar de vague guidée de NYRD 702
L'impulsion à haute fréquence de micro-onde émise par le radar de vague guidée propage le long du composant de détection (orrod en acier de câble), et rencontre le milieu mesuré. Beacause du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est rapport à la distance du milieu mesuré certainement.
Saisie
Le radar de vague guidée est un outil de mesure basé sur le principe du voyage de temps. L'onde de radar fonctionne à la vitesse de la lumière, et le temps de fonctionnement peut être converti en signal de niveau d'objet par les composants électroniques. La sonde émet l'impulsion et les propagations à haute fréquence le long de la sonde de câble ou de tige.
Processus de sortie
En écrivant la taille vide E de réservoir (= zéro), la pleine taille F de réservoir (= gamme complète) et quelques paramètres d'application, les paramètres d'application adapteront automatiquement le mètre à l'environnement de mesure, correspondant à la sortie 4-20mA.
Caractéristiques de conception de grande précision contactable de niveau de l'émetteur 6m de radar de vague guidée de NYRD 702
◎Le mètre de niveau d'objet de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, mesure de contact, exactitude élevée de mesure, une mesure plus précise. En même temps, le radar de vague guidée n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎La série 70X a guidé le mètre de niveau d'objet de radar de vague convient pour différentes conditions et applications de travail complexes dues aux divers modes de connexion et types de processus de module de détection. Comme : milieu à hautes températures, à haute pression et bas de constante diélectrique.
◎Le mode fonctionnant d'impulsion, basse puissance d'émission, peut être installé dans un grand choix de métal, conteneurs de non-métal, aucun mal au corps humain et l'environnement.
Paramètre technique de mètre de niveau de NYRD 701 de vague guidée de radar contactable et de grande précision de 30m dans la haute température, pression
| Application typique | Liquide (bas serpentin de chauffage, échelle intégrés diélectriques,) |
| La poussière (cendres volantes, poudre de chaux,) | |
| Solide (grain, gravier) | |
| Modèle de produit | NYRD702 |
| Forme d'antenne | Type de câble, type de tige, |
| Matériel d'antenne | PTFE, 304, 316 |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 6m, 30 m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pression de processus | -0.1~2.0MPa, - 0.1~4.0MPa |
| Connexion de processus | Fil, parenthèse, bride, bride (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP 65, IP 67, IP 68 |
| Catégorie anti-déflagrante | ExdIICT6Gb |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
