Détails sur le produit:
|
| Plage de fonctionnement de puissance: | 13~35 VOLTS CONTINU | La température de processus de sonde: | -100°C~800°C |
|---|---|---|---|
| Stabilité: | Aucune activité, aucun facile de porter des pièces, aucun besoin de nettoyer, entretien, élimination | Classe de protection: | IP65, IP67, IP68 (facultatifs) |
| Connexion de processus: | Filetez et bridez (facultatif) | Catégorie anti-déflagrante: | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
| Sortie de signal: | 4… 20mA/HART/RS485/Modbus. | Pression de processus: | -0,1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Surligner: | Émetteur intelligent de niveau d'accès de rf,Émetteur de niveau d'accès de 35 volts continu rf,Type capteur de niveau d'accès de réservoir de gaz |
||

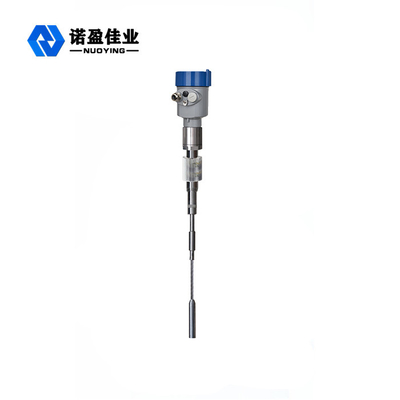

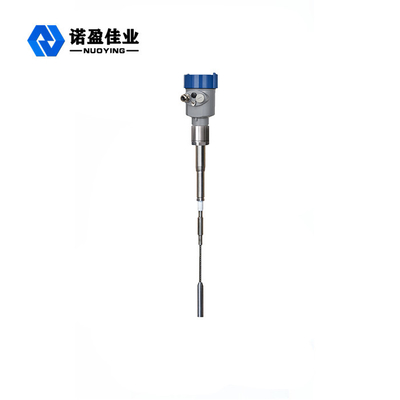

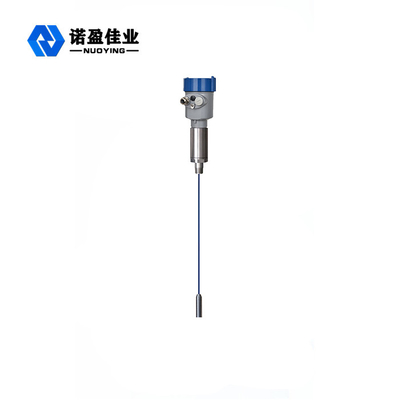

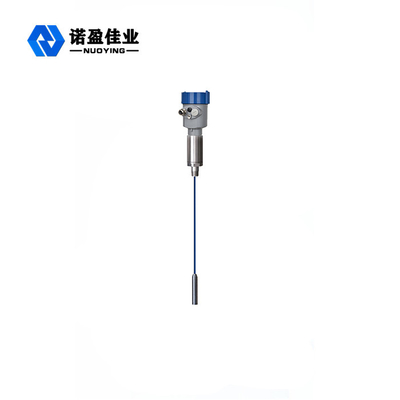

Conception de circuit unique de Conduire-bouclier rf d'accès de NYSP d'émetteur intelligent de niveau
Le principe de travail de l'émetteur intelligent de niveau d'accès de NYSP rf
Le mètre de niveau d'accès de radiofréquence est un produit de niveau continu de mesure basé sur le principe de l'accès de radiofréquence que le produit a les avantages de forte stabilité, de la sensibilité élevée et de l'application large. Comparé au mètre de niveau capacitif traditionnel, la conception modulaire est adoptée pour réaliser l'arrangement simple et commode de mètre. Une fois que l'arrangement est accompli, le mètre peut être utilisé normalement et exempt d'entretien pour la vie. Les utilisateurs peuvent intuitivement comprendre le fonctionnement de l'équipement, et l'affaire opportune avec des problèmes, dans des situations industrielles complexes est également sûre et fiable.
La technologie de mesure d'accès de radiofréquence est un genre de technologie de niveau de mesure avec des avantages uniques. Bien que le concept soit très semblable à la technologie capacitive générale de mesure, la technologie d'accès de rf ajoute le circuit de DrivingShield et le circuit de couperet dans l'unité électronique, ainsi elle peut réaliser la mesure distincte de l'impédance et reactance.according capacitifs aux lois de la physique, de l'impédance et de la réactance de n'importe quel matériel accrochant sont égaux, ainsi on peut être mesuré et éliminé l'effet provoqué par le matériel accrochant à partir de toute la sortie par le déphasage du circuit d'oscillation.

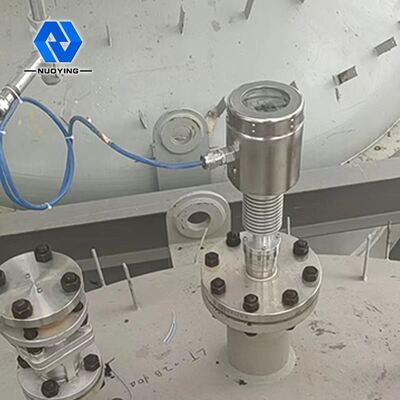

La sonde du mètre de niveau d'accès de radiofréquence est installée dans la cuve de stockage, et le changement du signal de radiofréquence provoqué par le changement du niveau est obtenu par la sonde. L'extrémité de conduire-bouclier de la sonde empêche le courant de rf de former une boucle par le matériel accrochant, assurant l'exactitude de la mesure de mètre.

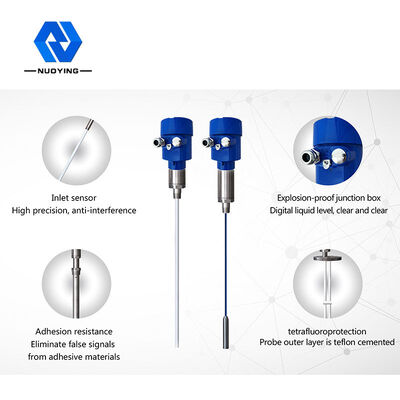

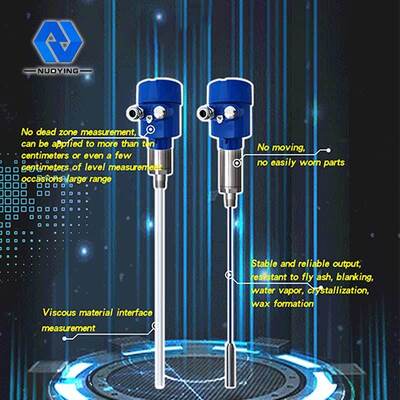

Caractéristiques de conception d'émetteur intelligent de niveau d'accès de NYSP rf
◎anti accrocher : la conception de circuit motrice unique de bouclier améliore l'anti capacité accrochante
◎gamme d'alimentation d'énergie : gamme fonctionnante d'alimentation d'énergie : 13 | 35vdc
◎la température de processus de sonde : - ℃ 100 | ℃ 800
◎Aucune mesure de zone en angle mort, ne peut être appliquée à une gamme étendue d'occasions de niveau matérielles de mesure de plus de dix centimètres ou même de plusieurs centimètres
◎La gamme de mesure maximum peut atteindre cent mètres, même centaines de mètres
◎La mesure matérielle visqueuse d'interface est un grand avantage de cet instrument
◎sortie stable et fiable, résistante aux cendres volantes, au matériel en baisse, à la vapeur d'eau, à la cristallisation et à la cire
◎aucun mouvement, pas pièces faciles à porter, aucun nettoyage, entretien et élimination des imperfections réguliers
Paramètres techniques

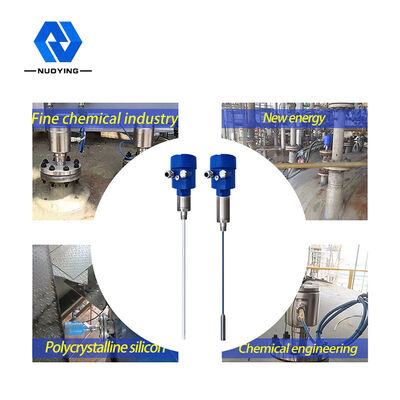

| Application typique | Liquide (corrosion, conductivité, basse constante diélectrique, agitation, d'interface, de déshydratation électrique, de viscosité, de gamme profondément bien, ultra étendue et d'autres occasions) |
| La poussière (conductivité, poudre isolante, etc.) | |
| Solide (conductivité, isolation, solide isolant à très haute température, etc.) | |
|
modèle de produit
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forme d'antenne
|
Câble mou, câble mou isolé, câble mou non isolé, tige dure, tige dure isolée, tige dure isolée aux deux extrémités, tige dure cylindrique |
| Matériel d'antenne | PTFE, 304 316 |
| gamme de mesure | 3m, 20m (profondément le puits peut mesurer des centaines de mètres et peut être adapté aux besoins du client) |
| Longueur d'onde | 635-650mm |
| Précision de mesure | 0.05%~0.1%F.S |
| Alimentation d'énergie | 24VDC |
|
sortie de signal |
4… 20mA/HART/RS485/Modbus…. |
| La température de processus | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pression de processus |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Connexion de processus | filet de vis, bride (sélectionnable) |
| Interface électrique | M20*1.5, ″ TNP DE ½ |
| niveaux de la protection | IP65, IP67, IP68 (sélectionnables) |
| Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
