Détails sur le produit:
|
| Modèle: | NYRD702 | Répétabilité: | ± 3mm |
|---|---|---|---|
| Résolution: | 1mm | Échantillonnage: | échantillons de l'écho 55/s |
| Signal de courant de sortie: | 4-20mA | Niveaux d'explosion: | EXiaIICT6 GA |
| Conditions environnementales: | -40 ℃ | ℃ +80 | Fréquence: | 100MHZ-1.8GHZ |
| Mettre en évidence: | Émetteur de niveau de radar d'acier inoxydable,Émetteur de niveau de radar à quatre fils,émetteur de niveau de liquide du radar 20mA |
||

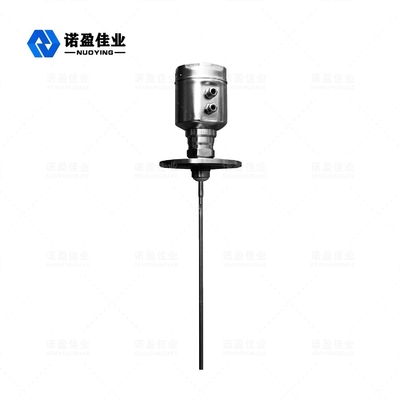

Émetteur de niveau 4-20mA/HART du radar NYRD702 d'acier inoxydable (à deux fils/à quatre fils)
Émetteur de niveau de radar de l'acier inoxydable NYRD702
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). Séjour à partir des exportations et des importations. L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Pour le métal et les boîtes en plastique, le mètre ne touchera pas le mur intérieur du réservoir. Si le réservoir en métal, indicateur de niveau est installé au centre du réservoir. Une partie de l'impulsion du mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. Le diagramme du côté droit montre l'installation en forme de tige de radar, qui est principalement employée pour la mesure de niveau liquide. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée. Le capteur peut être installé au centre du toit, si le fond du conteneur pour le cône, peut mesurer au fond de réservoir.
Paramètre technique d'émetteur de niveau du radar NYRD702 d'acier inoxydable
| Paramètres |
Fréquence : 100MHZ-1.8GHZ Chaîne de mesure : - câble : 0-30m ; tige, coaxiale : 0-6m Vitesse de réponse : 0.2S (selon l'utilisation réelle) Exactitude : <0> |
| Interface de communication | Protocole de transmission de CERF |
| Répétabilité | ± 3mm |
| Résolution | 1mm |
| Échantillonnage | échantillons de l'écho 55/s |
| Signal de courant de sortie | 4-20mA/HART |
| Connexion de processus |
Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 | 40bar |
| Puissance |
Puissance : 24VDC (± 10%), tension d'ondulation : 1Vpp Puissance : 22.5mA maximum |
| Conditions environnementales | -40 ℃ | ℃ +80 |
| Logement de la catégorie de protection | IP68 |
| Niveaux d'explosion | EXiaIICT6 GA |
| Connexion de fil de sortie d'alimentation et de signal d'énergie d'instrumentation |
Partager un câble protégé parnoyau Entrée de câble : 2 M20 × 1,5 (le diamètre de câbles de 5 - 9mm) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
