| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD702 |
| Nombre De Pièces: | 1PCS |
| Prix: | $650~$950/pcs |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 500 PCs/par mois |

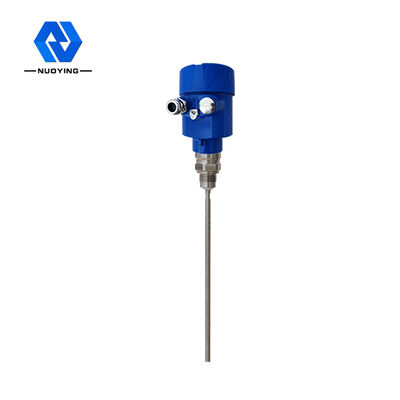

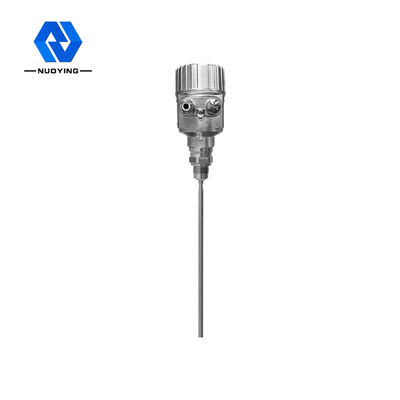

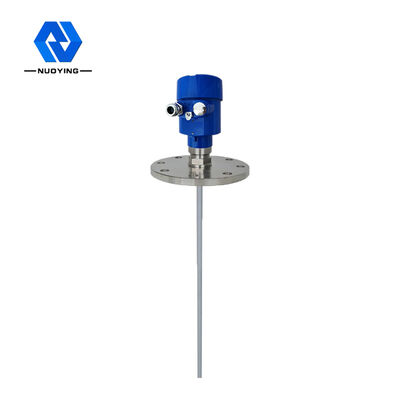

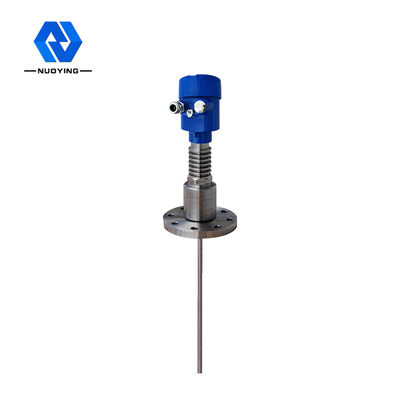

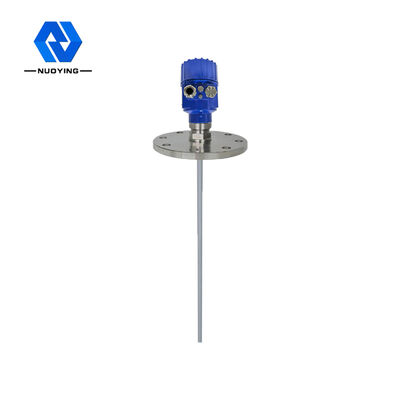

Transmetteur de niveau radar anticorrosion NYRD702 4-20mA/HART (deux fils/quatre fils)
Transmetteur de niveau radar anticorrosion NYRD702
Le télémètre radar à onde guidée est un télémètre basé sur le principe de la réflexion dans le domaine temporel (TDR).Éloignez-vous des exportations et des importations. L'impulsion électromagnétique du télémètre radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Pour les bidons en métal et en plastique, le compteur ne doit pas toucher la paroi intérieure du réservoir. Si le réservoir est en métal, le télémètre ne doit pas être installé au centre du réservoir.Une partie de l'impulsion du télémètre est réfléchie pour former un écho et retourne à l'émetteur d'impulsion par le même chemin.Le schéma de droite montre l'installation radar en forme de tige, principalement utilisée pour la mesure du niveau de liquide.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.Le capteur peut être installé au centre du toit, si le fond du conteneur est conique, il peut mesurer au fond du réservoir.
Paramètres techniques du transmetteur de niveau radar anticorrosion NYRD702
| Paramètres |
Fréquence : 100 MHz - 1,8 GHz Plage de mesure : -câble : 0-30 m ; tige, coaxial : 0-6 m Vitesse de réponse : 0,2 s (selon l'utilisation réelle) Précision :<0,1 % |
| Interface de communication | Protocole de communication HART |
| Répétabilité | ± 3 mm |
| Résolution | 1 mm |
| Échantillonnage | écho 55 échantillons/s |
| Signal de courant de sortie | 4-20 mA/HART |
| Raccordement au procédé |
Bride DN50, DN80, DN100, DN150 |
| Pression de procédé | -1 ~ 40 bar |
| Alimentation |
Alimentation : 24 VDC (± 10 %), tension d'ondulation : 1 Vpp Consommation électrique : max 22,5 mA |
| Conditions environnementales | -40 °C ~ +80 °C |
| Indice de protection du boîtier | IP68 |
| Niveaux d'explosion | EXiaIICT6 Ga |
| Connexion du fil d'alimentation de l'instrumentation et de sortie du signal |
Partage d'un câble blindé à deux conducteurs Entrée de câble : 2 M20 × 1,5 (diamètre de câble de 5 à 9 mm) |
※ Remarque :Les produitspeuvent êtrepersonnalisésselonles exigences spécifiquesdesutilisateurs !
